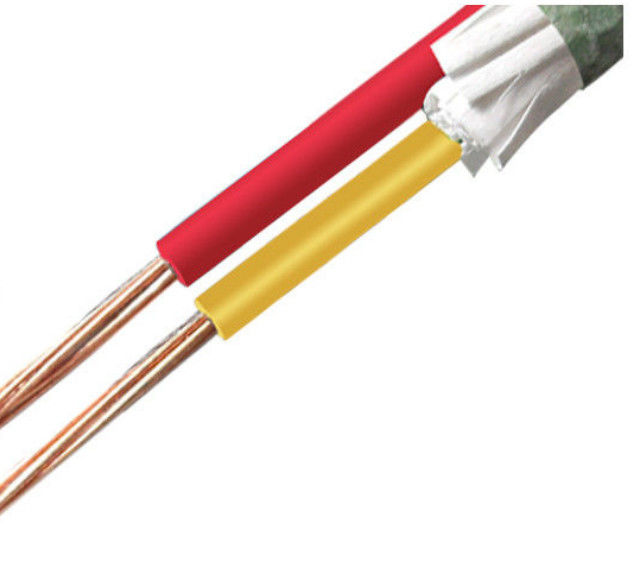

Milímetro Sq de cable de transmisión aislado XLPE de YJLV 35, cable de la baja tensión XLPE
La materia prima para XLPE es el polietileno, que químicamente se transforma al polietileno reticulado (XLPE) con la reacción de la interconexión de peróxidos orgánicos. El método de la interconexión para el polietileno fue desarrollado en los Estados Unidos durante los años 50 y se ha desarrollado desde entonces continuamente para el uso a voltajes más altos. Voltajes más altos se están requiriendo cada vez más, y los cables de 500kV XLPE se han comercializado ya.
Características físicas y eléctricas
No.cores x | Aislamiento grueso |
Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | aproximadamente. | aproximadamente. | ||||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
3×50+1×25 | 1 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
3×95+1×50 | 1,1 | 1 | 2,1 | 36,2 | 3578 | 271 | 293 |
3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
Usando características:
El alambre eléctrico aislado XLPE/PVC está cubriendo la serie de productos de alambre, y su temperatura de trabajo isdifferent según diversos materiales de aislamiento, principalmente 70 y 90 grados de temperatura, etc.
Según el tipo del conductor, incluyendo el conductor sólido PVC/XL .PE aisló el alambre eléctrico, alambre aislado PE standed de PVC/XL, alambre aislado PVC/XLPE flexible con diversos colores.
Según su forma, incluyendo el alambre plano, el alambre redondo, el etc. con diversos colores.
Accoding a su número de la base, incluyendo el solo alambre de la base, el alambre multifilar, el etc. con diversos colores.
La temperatura de funcionamiento permitida más alta del conductor para el funcionamiento del largo plazo es 90oC. En cortocircuito (Max. Long-term es no más que 5 segundos). La temperatura más alta para el conductor no es no más de than250.
La resistencia de la C.C. del conductor cumple con las estipulaciones de GB/T3956-1997.
La temperatura del ambiente debe ser no más baja de 0 cuando está puesta. Si no debe ser precalentada. El cable se pone sin límite horizontal del descenso. El radio de doblez mínimo de cable de tres bases debe ser nosmaller que 12 veces del diámetro externo del cable.
Prueba parcial de la descarga: El volumen de la descarga debe ser no más que 10pC debajo de 1.73Uo para el cable.
PARÁMETROS QUE ORDENAN RECOMENDADOS
Para la cita/las fuentes pronto satisfaga se aseguran de que sus investigaciones y sus órdenes están asegurando los datos siguientes:
1 estándar internacional o especial. (Alternativamente, el uso exacto del cable.)
Voltaje clasificado 2.
3 conductores de cobre o de aluminio.
Tamaño 4 de cada conductor.
Material de aislamiento 5: PVC XLPE u otros.
Número 6 e identificación de conductores.
7 otros requisitos.
8 embalando.
9 requerido plazo de expedición.
Validez requerida 10.
Si este todo parece un poco demasiado técnico para usted, después porqué no conseguir en contacto con nosotros. Miramos adelante a ayudarle en la identificación de los mejores productos para su uso específico y contestar a cualquier pregunta que usted puede ser que tenga.
Somos una fabricación en esto archivados durante muchos años, podemos ofrecer a nuestros clientes los cables con buena calidad y precio.
¡Acogemos con satisfacción sinceramente a clientes en el país y en el extranjero para negociar y para cooperar con nosotros!!!
