Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación CE, RoHS, CCC, KEMA
Detalles del producto
Nombre del producto:
Cable de alimentación eléctrica con aislamiento XLPE
Área nominal del conductor:
1.5 mm2 a 1000 mm2
Voltaje de prueba:
3.5 kV/ 5 min.
Estándar:
IEC 60502-1, IEC 60502-2, IEC 60228
Solicitud:
Para la colocación en interiores y exteriores
Tensión nominal:
¿Qué es esto?
Resaltar:

xlpe electrical cable

,

cross linked polyethylene cable

Términos de Pago y Envío
Cantidad de orden mínima
500m
Precio
Negociable
Detalles de empaquetado
embalaje de madera del tambor del hierro (con la protección)
Tiempo de entrega
10 -15 días laborables después del anticipo recibido
Condiciones de pago
T / T o LC
Capacidad de la fuente
el 100KM POR MES
Descripción del Producto

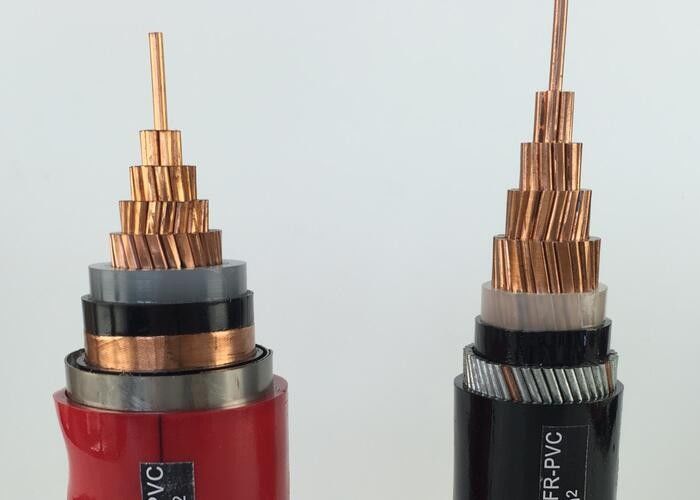

Colocación del cable de transmisión aislado XLPE interior/al aire libre, cable forrado de PVC aislado XLPE





Descripción:



Cable de alimentación eléctrica aislado XLPE de 0,6/1kv

CU/XLPE/PVC, CEI 60502

IEC 60502, IEC 60228, GB/T 12706.1-2008.

CE, CCC, KEMA. ISO





Construcciones:



Conductor: Conductor de cobre trenzado compacto, Cl.2 según IEC 60228
Aislamiento: XLPE (polietileno reticulado) nominal a 90 ℃
Funda : PVC tipo ST2 según IEC 60502, negro







Nota:Color de aislamiento según normas o requerimiento del cliente.





Aplicaciones:



Para colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No se permite el tendido de cables unipolares en conductos magnéticos.





Estándares:



Internacional: IEC 60502, IEC 60228

China: GB/T 12706.1-2008

Otros estándares como BS, DIN e ICEA bajo pedido





Datos técnicos:



Tensión nominal: 0,6/1kV

Máx. Temperatura del conductor: normal (90 ℃), cortocircuito no más de 5 s (160 ℃ cuando el área de la sección

por debajo de 300 mm2, 140 ℃ cuando el área de sección es superior a 300 mm2)

Mín. Temperatura ambiente: El cable se precalentará si la temperatura ambiente es inferior a 0 ℃

Mín. Radio de curvatura: cable unipolar 20(d+D)±5%

Cable multipolar 15(d+D)±5%





Certificados:



CE, RoHS, CCC, KEMA y más a pedido





Especificaciones técnicas:



Nom. Sección transversal del conductor Hilos No./Dia. de director Espesor del aislamiento Grosor de la funda Aprox. sobredosis

Aprox.

.Peso

 Máx. Resistencia CC del conductor (20 ℃) Voltaje de prueba CA Clasificación actual
milímetros2 pc/mm milímetros milímetros Límite inferior (mm) kg/km Ω/km kV/5min En el aire (A) Directo en el suelo (A)
1 × 1,5 1/1.38 0,7 1.5 6 53 12.1 3.5 26 33
1 × 2,5 1/1.78 0,7 1.5 6 68 7.41 3.5 34 43
1×4 1/2.25 0,7 1.5 7 87 4.61 3.5 44 56
1×6 1/2.76 0,7 1.5 7 110 3.08 3.5 56 70
1×10 7/1.38 0,7 1.5 8 155 1,83 3.5 77 94
1 × 16 7/1.78 0,7 1.5 9 220 1.15 3.5 100 120
1 × 25 7/2.14 0,9 1.5 10.0 345 0,727 3.5 130 155
1 × 35 7/2.52 0,9 1.5 12.0 424 0.524 3.5 160 185
1 × 50 10/2.52 1.0 1.5 13.0 555 0.387 3.5 195 220
1 × 70 14/2.52 1.1 1.5 14.0 770 0.268 3.5 245 270
1 × 95 19/2.52 1.1 1.5 16.0 1040 0,193 3.5 300 320
1 × 120 24/2.52 1.2 1.5 18.0 1290 0.153 3.5 350 365
1 × 150 30/2.52 1.4 2.0 20.0 1590 0,124 3.5 400 410
1 × 185 37/2.52 1.6 2.0 22.0 1944 0.0991 3.5 465 465
1 × 240 48/2.52 1.7 2.0 25.0 2510 0.0754 3.5 550 540
1 × 300 61/2.52 1.8 2.0 27.0 3042 0.0601 3.5 635 610
1 × 400 61/2.97 2.0 2.1 31.0 3869 0.0470 3.5 745 695
1 × 500 61/3.23 2.2 2.2 35.0 4910 0.0366 3.5 860 780
1 × 630 61/3.50 2.4 2.3 40.0 6220 0.0283 3.5 990 880
1 × 800 91/3.20 2.6 2.4 45.0 7870 0.0221 3.5 1120 970
1 × 1000 91/3.75 2.8 2.6 51.0 9804 0.0176 3.5 1260 1060
2 × 2,5 1/1.78 0,7 1.4 11.8 151 7.41 3.5 26 35
2×4 1/2.25 0,7 1.8 12.7 198 4.61 3.5 34 45
2×6 1/2.76 0,7 1.8 13.7 250 3.08 3.5 43 57
2×10 7/1.38 0,7 1.8 15.0 374 1,83 3.5 60 77
2 × 16 7/1.78 0,7 1.8 17.0 518 1.15 3.5 83 105
2×25 7/2.14 0,9 1.8 20.0 772 0,727 3.5 105 125
2 × 35 7/2.52 0,9 1.8 22.0 1006 0.524 3.5 125 155
2×50 10/2.52 1.0 1.8 20.0 1365 0.387 3.5 160 185
2 × 70 14/2.52 1.1 1.8 21.0 1872 0.268 3.5 200 225
2 × 95 19/2.52 1.1 1.8 24.0 2475 0,193 3.5 245 270
2 × 120 24/2.52 1.2 1.8 27.0 3089 0.153 3.5 285 310
2 × 150 30/2.52 1.4 1.9 30.0 3834 0,124 3.5 325 345
3 × 1,5 1/1.38 0,7 1.4 10.0 145 12.1 3.5 20 27
3 × 2,5 1/1.78 0,7 1.8 11.0 185 7.41 3.5 26 35
3 × 4 1/2.25 0,7 1.8 12.0 250 4.61 3.5 34 45
3 × 6 1/2.76 0,7 1.8 13.0 320 3.08 3.5 43 57
3×10 7/1.38 0,7 1.8 16.0 450 1,83 3.5 60 77
3 × 16 7/1.78 0,7 1.8 18.0 640 1.15 3.5 83 105
3 × 25 7/2.14 0,9 1.8 21.0 940 0,727 3.5 105 125
3 × 35 7/2.52 0,9 1.8 23.0 1260 0.524 3.5 125 155
3×50 10/2.52 1.0 1.8 23.0 1670 0.387 3.5 160 185
3×70 14/2.52 1.1 1.8 26.0 2280 0.268 3.5 200 225
3 × 95 19/2.52 1.1 1.9 30.0 3020 0,193 3.5 245 270
3×120 24/2.52 1.2 2.0 32.0 3790 0.153 3.5 285 310
3×150 30/2.52 1.4 2.2 37.0 4750 0,124 3.5 325 345
3 × 185 37/2.52 1.6 2.3 41.0 5654 0.0991 3.5 375 390
3 × 240 48/2.52 1.7 2.4 46.0 7243 0.0754 3.5 440 450
3×300 61/2.52 1.8 2.6 51.0 9465 0.0601 3.5 505 515
3 × 400 61/2.97 2.0 3.0 64.0 12066 0.0470 3.5 570 575
4×4 1/2.25 0,7 1.8 13.0 253 4.61 3.5 34 45
4×6 1/2.76 0,7 1.8 14.0 337 3.08 3.5 43 57
4×10 7/1.38 0,7 1.8 17.0 501 1,83 3.5 60 77
4×16 7/1.78 0,7 1.8 20.0 778 1.15 3.5 83 105
4×25 7/2.14 0,9 1.8 23.0 1160 0,727 3.5 105 125
4×35 7/2.52 0,9 1.8 25 1554 0.524 3.5 125 155
4×50 10/2.52 1.0 1.8 23 2148 0.387 3.5 160 185
4×70 14/2.52 1.1 1.8 27 2928 0.268 3.5 200 225
4 × 95 19/2.52 1.1 1.9 31 3854 0,193 3.5 245 270
4×120 24/2.52 1.2 2.0 33 4925 0.153 3.5 285 310
4×150 30/2.52 1.4 2.2 38 6238 0,124 3.5 325 345
4 × 185 37/2.52 1.6 2.3 42 7562 0.0991 3.5 375 390
4×240 48/2.52 1.7 2.5 47 9836 0.0754 3.5 440 450
4×300 61/2.52 1.8 2.6 52 12550 0.0601 3.5 505 515
4×400 61/2.97 2.0 3.1 66 15929 0.0470 3.5 570 575
5 × 4 1/2.25 0,7 1.8 14.5 349 4.61 3.5 34 45
5 × 6 1/2.76 0,7 1.8 15.8 460 3.08 3.5 43 57
5×10 7/1.38 0,7 1.8 19.0 699 1,83 3.5 60 77
5 × 16 7/1.78 0,7 1.8 22.0 1013 1.15 3.5 83 105
5 × 25 7/2.14 0,9 1.8 25.0 1566 0,727 3.5 105 125
5 × 35 7/2.52 0,9 1.9 28.0 2083 0.524 3.5 125 155
5×50 10/2.52 1.0 2.0 31.0 2921 0.387 3.5 160 185
5×70 14/2.52 1.1 2.1 36.0 3974 0.268 3.5 200 225
5×95 19/2.52 1.1 2.2 39.0 5297 0,193 3.5 245 270
5 × 120 24/2.52 1.2 2.4 44.0 6638 0.153 3.5 285 310
5×150 30/2.52 1.4 2.5 49.0 8290 0,124 3.5 325 345
5 × 185 37/2.52 1.6 2.7 55.0 10215 0.0991 3.5 375 390
5 × 240 48/2.52 1.7 3.0 64.0 13130 0.0754 3.5 440 450
5 × 300 61/2.52 1.8 3.2 70.0 16670 0.0601 3.5 505 515
3 × 4+ 1 × 2,5 1/2.25+1/1.38 0,7 1.8 13 236 4.61 3.5 34 45
3×6+ 1×4 1/2.76+1/2.25 0,7 1.8 14 316 3.08 3.5 43 57
3×10+ 1×6 7/1.38+1/2.8 0,7 1.8 17 461 1,83 3.5 60 77
3×16+ 1×10 7/1.78+7/1.38 0,7 1.8 19 679 1.15 3.5 83 105
3×25+ 1×16 7/2.14+7/1.78 0,9 1.8 22 1065 0,727 3.5 105 125
3×35+ 1×16 7/2,52+7/1,78 0,9 1.8 24 1360 0.524 3.5 125 155
3×50+ 1×25 10/2.52+7/2.14 1.0 1.8 25 1901 0.387 3.5 160 185
3×70+ 1×35 14/2.52+7/2.52 1.1 1.9 28 2585 0.268 3.5 200 225
3 × 95+ 1 × 50 19/2.52+10/2.52 1.1 2.0 32 3518 0,193 3.5 245 270
3×120+ 1×70 24/2.52+14/2.52 1.2 2.1 35 4443 0.153 3.5 285 310
3×150+ 1×70 30/2,52+14/2,52 1.4 2.2 40 5326 0,124 3.5 325 345
3×185+ 1×95 37/2,52+19/2,52 1.6 2.4 43 6682 0.0991 3.5 375 390
3×240+ 1×120 48/2,52+24/2,52 1.7 2.5 48 8501 0.0754 3.5 440 450
3×300+ 1×150 61/2,52+30/2,52 1.8 2.7 54 11155 0.0601 3.5 505 515
3 × 4+ 2 × 2,5 1/2.25+1/1.38 0,7 1.8 13.9 309 4.61 3.5 34 45
3×6+ 2×4 1/2.76+1/2.25 0,7 1.8 15.3 413 3.08 3.5 43 57
3×10+ 2×6 7/1.38+1/2.8 0,7 1.8 17.7 603 1,83 3.5 60 77
3×16+ 2×10 7/1.78+7/1.38 0,7 1.8 20.7 888 1.15 3.5 83 105
3 × 25+ 2 × 16 7/2.14+7/1.78 0,9 1.8 24.0 1342 0,727 3.5 105 125
3×35+ 2×16 7/2,52+7/1,78 0,9 1.8 25,7 1647 0.524 3.5 125 155
3×50+ 2×25 10/2.52+7/2.14 1.0 1.9 28.8 2386 0.387 3.5 160 185
3×70+ 2×35 14/2.52+7/2.52 1.1 2.0 32.4 3201 0.268 3.5 200 225
3×95+ 2×50 19/2.52+10/2.52 1.1 2.1 35,6 4269 0,193 3.5 245 270
3×120+ 2×70 24/2.52+14/2.52 1.2 2.3 41.1 5437 0.153 3.5 285 310
3×150+ 2×70 30/2,52+14/2,52 1.4 2.4 43,6 6519 0,124 3.5 325 345
3 × 185+ 2 × 95 37/2,52+19/2,52 1.6 2.5 49.1 8101 0.0991 3.5 375 390
3×240+ 2×120 48/2,52+24/2,52 1.7 2.7 54.2 10340 0.0754 3.5 440 450
3×300+ 2×150 61/2,52+30/2,52 1.8 2.8 55,6 12810 0.0601 3.5 505 515
4×10+ 1×6 7/1.38+1/2.8 0,7 1.8 18.3 649 1,83 3.5 60 77
4×16+ 1×10 7/1.78+7/1.38 0,7 1.8 21.1 965 1.15 3.5 83 105
4×25+ 1×16 7/2.14+7/1.78 0,9 1.8 24..5 1456 0,727 3.5 105 125
4×35+ 1×16 7/2,52+7/1,78 0,9 1.8 26,9 1863 0.524 3.5 125 155
4×50+ 1×25 10/2.52+7/2.14 1.0 1.9 28.8 2633 0.387 3.5 160 185
4×70+ 1×35 14/2.52+7/2.52 1.1 2.0 32.4 3565 0.268 3.5 200 225
4×95+ 1×50 19/2.52+10/2.52 1.1 2.1 35,6 4735 0,193 3.5 245 270
4×120+ 1×70 24/2.52+14/2.52 1.2 2.3 41.1 5977 0.153 3.5 285 310
4×150+ 1×70 30/2,52+14/2,52 1.4 2.4 43,6 7276 0,124 3.5 325 345
4×185+ 1×95 37/2,52+19/2,52 1.6 2.5 49.1 9055 0.0991 3.5 375 390
4×240+ 1×120 48/2,52+24/2,52 1.7 2.7 54.2 11567 0.0754 3.5 440 450
4×300+ 1×150 61/2,52+30/2,52 1.8 3.1 66,3 14321 0.0601 3.5 505 515
