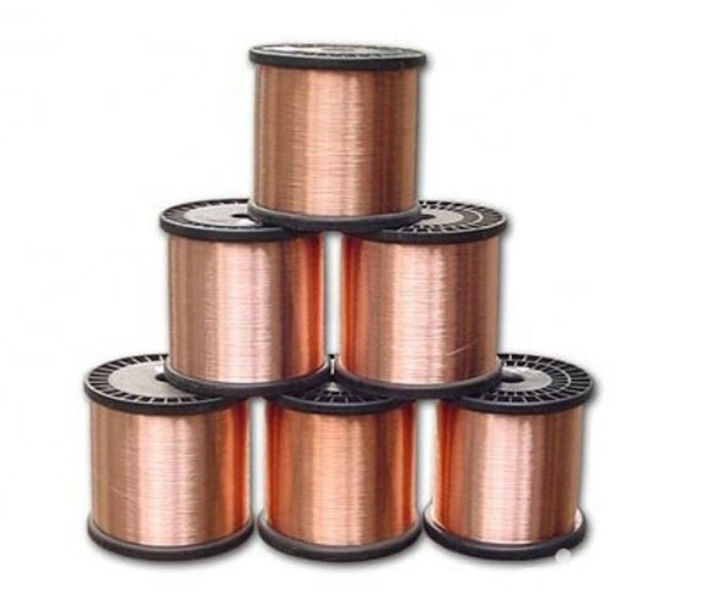

Alambre de bobinado redondo de alambre de aluminio revestido de cobre de 7,5 mm y 8,5 mm CCA
El cable CCAM usó el proceso de soldadura y recubrimiento de cobre más avanzado para producir, la capa de cobre usó cobre de 99.9% de pureza con alta densidad y mejor conductividad, y nuestra técnica de unión metalúrgica asegura que el revestimiento de cobre se distribuya uniformemente alrededor de la bobina de aluminio y magnesio a lo largo del cable para excelente concentricidad, propiedades mecánicas de acuerdo con la norma US ASTM B 56693.
Análisis de las características del producto:
1, resistividad de CC: resistividad de la línea de cobre del cable de aluminio revestido de cobre mayor que aproximadamente 1,5 veces el cable de cobre, los valores hembra son los mismos, el cable de cobre del cable de aluminio revestido de cobre pesa aproximadamente 1/2.
2, el uso del conductor de aluminio revestido de cobre puede continuar durante muchos años para cumplir con la corriente en la selección, diseño, instalación y otros hábitos de productos de alambre y cable, también presiona los terminales del cable, lo que permite la soldadura.
3, menor resistencia de CA:
4, peso ligero y bajo costo: en comparación con las mismas especificaciones técnicas del cable de cobre, el cable conductor de aluminio revestido de cobre ahorra más del 40%, el cable conductor compuesto de cobre/aluminio revestido de cobre ahorra más del 20%.
5, buena soldabilidad: alambre de aluminio revestido de cobre debido a su superficie recubierta con una capa de cobre concéntrico, con alambre de cobre para que tenga la misma soldabilidad, para facilitar la producción
Clasificación
Uno es el cable de aluminio revestido de cobre con fines de señal o comunicación, y el otro es para la fuente de alimentación.
Nivel de voltaje
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Tipo y Datos
Núcleo único de 0,6/1 KV
| Sección nominal del conductor |
Espesores nominales del aislamiento (mm) |
Espesor de la funda (mm) |
Diámetro del cable
(mm)
|
Peso de referencia
(kg/km)
|
20 ℃ Resistencia máxima de CC del conductor (Ω/KM) |
| 1x2.5 |
0.8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0.220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0.173 |
| 1x185 |
2.0 |
1.8 |
26,0 |
1065 |
0.141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32,0 |
1687 |
0.0843 |
