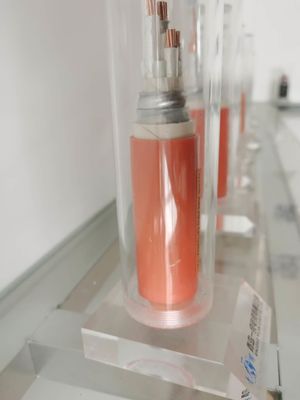

Cable aislado mineral de cobre desnudo de PVC que se conecta con un termopar
Introducción
Alta temperatura de funcionamiento
Temperatura de funcionamiento continuo hasta 250 °C y poco tiempo para alcanzar el punto de fusión del cobre 1083 °C.
Barrera ignífuga inherente
Usando una cubierta no inflamable, el aislamiento altamente compactado resistirá la propagación de vapor, gas o llamas.
Alta resistencia mecánica
Muy fuerte y puede soportar tensiones considerables como torsión, flexión y aplanamiento.
flexible
Completamente recocido y extremadamente maleable, fácil de operar para seguir rutas de cableado existentes y formas irregulares.
Puesta a tierra general continua y sin envejecimiento, diámetro exterior pequeño
onductor: cobre oso trenzado
Aislamiento (primera capa): cinta de mica, retardante de llama
Aislamiento (segunda capa): Polietileno reticulado libre de halógenos (XLPE)
Cinta de encuadernación: cinta de fibra de vidrio
Relleno: hilos de vidrio
envoltura del núcleo: cinta de fibra de vidrio como protección contra llamas
Funda interior: capa de barrera de oxígeno
Cubierta: Poliolefina termoplástica libre de halógenos
Temperatura de servicio: 90°C
máx.temperatura del conductor: 125°C
Temperatura de cortocircuito: 250°C
Cable con cubierta de cobre con aislamiento mineral resistente a altas temperaturas
| Nominal Cruz sección |
Exterior Diámetro aprox. |
Peso del cable aprox. | caída de voltaje | Mini doblando radio |
|
| Fase única | Tres fases | ||||
| mm2 | milímetro | kg/kilómetro | V/A.km | V/A.km | milímetro |
| 3x1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3x2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3x16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
| 3x35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3x50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3x70 | 32.7 | 2,629.9 | 0.71 | 0,61 | 490.5 |
| 3x95 | 37.1 | 3.588,8 | 0.52 | 0.454 | 556.5 |
| 3x120 | 40,9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3x150 | 45.5 | 5.284,9 | 0.36 | 0.313 | 682.5 |
| 3x185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
| 3x240 | 55.5 | 8,378.5 | 0.26 | 0.222 | 832.5 |
| 3x300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
