3 X 1,5 Mm2 3 X 150 Mm2 Cable de alimentación con aislamiento mineral Cable Micc
El cable de alimentación con aislamiento mineral se utiliza en circuitos de distribución en grandes edificios, tránsito ferroviario, hospitales, centros comerciales, lugares de entretenimiento, centros de datos y otros lugares importantes

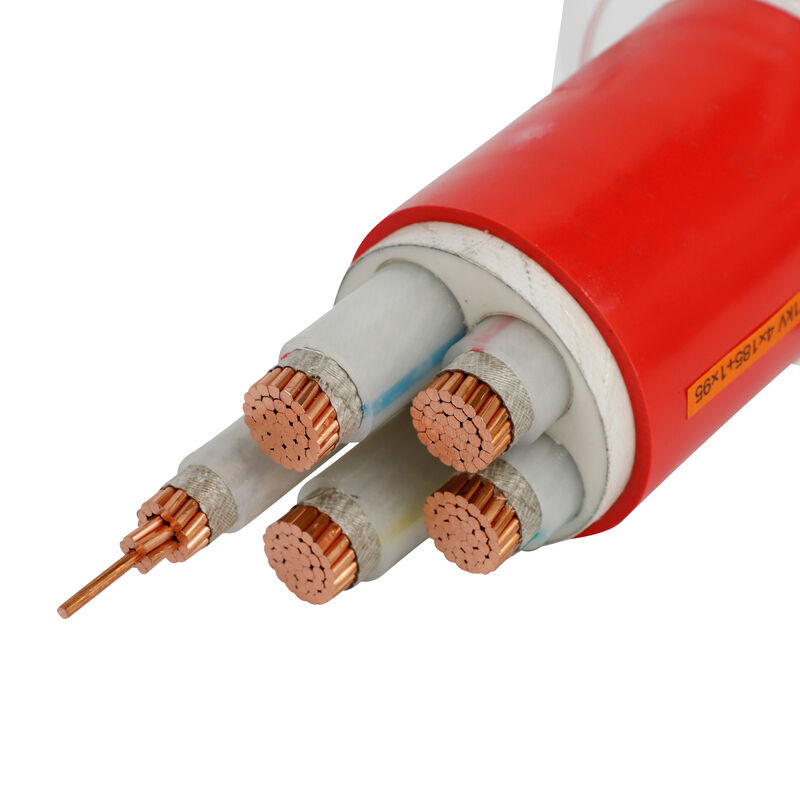

Estructura del cable de alimentación con aislamiento mineral
1. Cable conductor: se compone de alambres de cobre trenzados, con propiedades de flexión favorables
2. Capa de aislamiento: adopta materiales aislantes inorgánicos resistentes a altas temperaturas
3. Revestimiento de cobre: materiales de cobre, mediante mecanizado especial, con propiedades de flexión favorables.utilizado como cable PE.
4. Cubierta exterior: está hecha de materiales plásticos de baja toxicidad y baja emisión de humos, con protección favorable contra la corrosión.
Nominal Cruz sección |
Exterior Diámetro aprox. |
Peso del cable aprox. | caída de voltaje | Mini doblando radio |
|
Fase única | Tres fases | ||||
mm2 | milímetro | kg/kilómetro | V/A.km | V/A.km | milímetro |
3x1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3x2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3x50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3x70 | 32.7 | 2,629.9 | 0.71 | 0,61 | 490.5 |
3x95 | 37.1 | 3.588,8 | 0.52 | 0.454 | 556.5 |
3x120 | 40,9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3x150 | 45.5 | 5.284,9 | 0.36 | 0.313 | 682.5 |
De acuerdo con las normas nacionales, alambres y cables resistentes al fuego: prueba característica del método de prueba de fuego, de acuerdo con GB12666.6 Clase A, quema en el fuego con una temperatura de llama de 950 ℃, aplique un voltaje de 750 V entre fase y fase y entre fase y cubierta exterior que debe poder resistir durante 90 minutos sin avería.
Clase B, bollo en fuego con temperatura de llama 750-800°C, aplicar tensión de 750V entre fase y fase y entre fase y vaina debe poder resistir 90 min sin ruptura.
Según la norma BS6378, el cable ignífugo flexible cumple los siguientes requisitos:
Clase A 650 ℃ 3h
Clase B 750 ℃ 3h
Clase C 950 ℃ 3h
Clase S 950 ℃ 20min
Tensión nominal: 0,6/1 kV
Voltaje de trabajo nominal: carga ligera 500 V, carga pesada 750 V;
Corriente nominal: un solo núcleo 25-1800 A;multinúcleo 16-500A
Resistencia de aislamiento: resistencia de aislamiento≥ 1000MΩ por km.longitud del cable inferior a 100 m, entonces la resistencia de aislamiento ≥ 10000 MΩ
