450/750V Fireproof Mineral Insulated Cable In Industrial Buildings

cable aislado mineral incombustible 450/750V en naves industriales

  • Alta luz

    Cable con aislamiento mineral ignífugo

    ,

    Cable con aislamiento mineral 450/750V

    ,

    Cable termopar mi 450/750V

  • Nombre del producto
    Cable con aislamiento mineral de 450/750 V
  • Material de aislamiento
    CLORURO DE POLIVINILO
  • Material conductor
    Cobre
  • Chaqueta externa
    PVC limpio y suave
  • Escribe
    aislado
  • Uso
    Edificios industriales
  • Nombre de la marca
    HOLD-ONE
  • Cantidad de orden mínima
    100M
  • Detalles de empaquetado
    tambor de madera
  • Tiempo de entrega
    7 días después del depósito recibido
  • Condiciones de pago
    LC, T/T

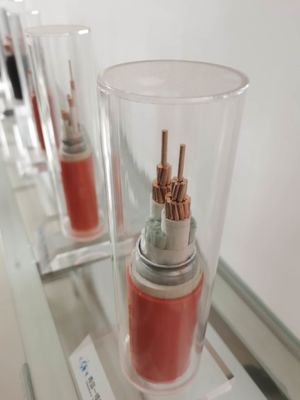

cable aislado mineral incombustible 450/750V en naves industriales

cable aislado mineral incombustible 450/750V en naves industriales



El cable con aislamiento mineral es adecuado para su uso en edificios industriales, edificios civiles, líneas de transmisión y distribución para incendios y
sistemas de emergencia

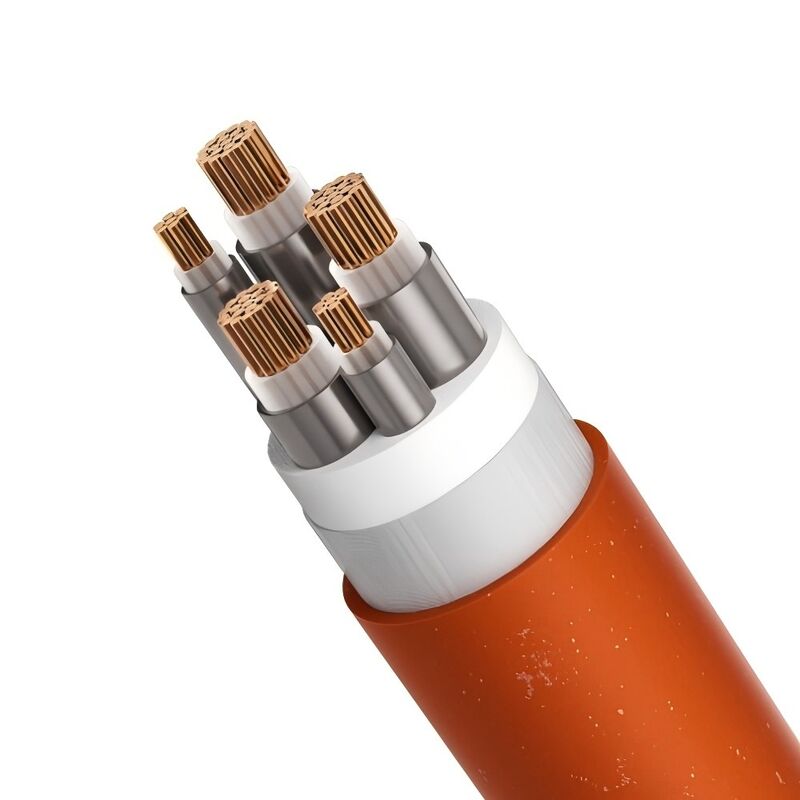

Estructura de cable flexible ignífugo



1. Cable conductor: se compone de alambres de cobre trenzados, con propiedades de flexión favorables



2. Capa de aislamiento: adopta materiales aislantes inorgánicos resistentes a altas temperaturas

3. Revestimiento de cobre: ​​materiales de cobre, mediante mecanizado especial, con propiedades de flexión favorables.utilizado como cable PE.

4. Cubierta exterior: está hecha de materiales plásticos de baja toxicidad y baja emisión de humos, con protección favorable contra la corrosión.



Parámetros de cable con aislamiento mineral



Nominal
Cruz
sección
Exterior
Diámetro
aprox.
Peso del cable aprox. caída de voltaje Mini
doblando
radio
Fase única Tres fases
mm2 milímetro kg/kilómetro V/A.km V/A.km milímetro
3x1,5 10.7 273.3 30.8 26.7 160.5
3x2,5 11.6 319.4 18.9 16.4 174.0
3x4 12.5 398.3 11.8 10.2 187.5
3x6 13.7 479.9 7.9 6.81 205.5
3x10 17.3 636.1 4.7 4.05 259.5
3x16 19.5 846.8 2.94 2.55 292.5
3x25 22.3 1.192,9 1.87 1.62 334.5
3x35 25.2 1,518.8 1.35 1.17 378.0
3x50 28.6 1,950.5 1.01 0.87 429.0
3x70 32.7 2,629.9 0.71 0,61 490.5
3x95 37.1 3.588,8 0.52 0.454 556.5
3x120 40,9 4,379.3 0.43 0.371 613.5



Modelo de cable flexible ignífugo



YTTW



Y: serie Símbolo

T: Cooper conductor

T: cubierta de cobre

W: Aislamiento inorgánico



De acuerdo con las normas nacionales, alambres y cables resistentes al fuego: prueba característica del método de prueba de fuego, de acuerdo con GB12666.6 Clase A, quema en el fuego con una temperatura de llama de 950 ℃, aplique un voltaje de 750 V entre fase y fase y entre fase y cubierta exterior que debe poder resistir durante 90 minutos sin avería.



Clase B, bollo en fuego con temperatura de llama 750-800°C, aplicar tensión de 750V entre fase y fase y entre fase y vaina debe poder resistir 90 min sin ruptura.



2. De acuerdo con BS6378, el cable ignífugo flexible cumple con los siguientes requisitos:



Clase A 650 ℃ 3h

Clase B 750 ℃ ​​3h

Clase C 950 ℃ 3h

Clase S 950 ℃ 20min



1. Excelente propiedad ignífuga, la clasificación ignífuga no solo cumple con el estándar nacional GB1266.6: categoría A 950 ℃ 90 min, sino que también cumple con el estándar del Reino Unido BS 187-1994: Clase A 650 ℃ 3h: clase B 750 ℃ ​​3h ;mientras tanto, clase C 950 ℃ 3h, también es capaz de soportar el rociado de agua o el golpe mecánico;



2. Longitud continua larga: la longitud puede satisfacer la demanda de longitud para la fuente de alimentación a pesar del cable de un solo núcleo o de varios núcleos, y la longitud continua de cada cable puede ser de hasta 1000 m.



3. Área de sección transversal grande, el área de sección del cable de un solo núcleo alcanza los 630 mm2 y la del cable de múltiples núcleos alcanza los 70 mm2.



4. Propiedad de flexibilidad, el cable se puede enrollar en el carrete de cable con un radio de curvatura de 6-10D (D es el diámetro exterior del cable):



5. No tóxico sin humo cuando se quema, adopta materiales inorgánicos (materiales no inflamables) para el aislamiento, su quema no produciría ningún gas nocivo o secundario

la contaminación es un producto de protección ambiental;



6. Alta capacidad de sobrecarga, el cable no solo tiene una alta capacidad de carga de corriente, sino que también tiene una gran capacidad de sobrecarga.De acuerdo con los requisitos de cableado, la temperatura de la superficie del cable suele ser de 70 ℃ si no se toca o no entra en contacto con materiales de construcción inflamables, la temperatura de la cubierta del cable puede aumentar a 105 ℃.Cuando se encuentra con una sobrecarga, la temperatura de trabajo a largo plazo del cable ignífugo puede alcanzar los 250 ℃;



7. Propiedad a prueba de corrosión, ignífugo con aislamiento orgánico requiere tubo o tubo de plástico o tubo de hierro a veces, el tubo de plástico puede deteriorarse y el tubo de hierro puede oxidarse o erosionarse, pero el cable ignífugo tiene una cubierta de cobre y el tubo es necesario. menos, además, la vaina de cobre tiene favorable resistencia a la corrosión.



8. Libre de interferencias electromagnéticas cuando se realiza el cableado en el mismo eje vertical con el cable de información y el cable de control debido al blindaje de la cubierta de cobre, el cable ignífugo no interferiría con los cables o cables individuales y de control;



9. Aparatos de extinción normalmente en llamas, reduce el daño por fuego, aparatos de extinción normalmente en llamas, reduce el daño por fuego.Además, es confiable para la seguridad del personal, ya que su cubierta de cobre es un tipo de buen conductor, es el mejor cable PE conectado a tierra y cubre todo el cable, con una vida útil de hasta 100 años;

10. Larga vida útil, resistencia a altas temperaturas y resistencia a la degradación del material aislado inorgánico. Su vida útil es mucho mayor que la de los cables aislados orgánicos, en condiciones normales de trabajo, su vida útil puede ser tan larga como la de los edificios;

11. El transporte y embalaje de los cables flexibles ignífugos, incluidos los accesorios de instalación, son sencillos, casi iguales a los de los cables generales;

12. Eficiencia económica favorable, debido a los procesos de fabricación avanzados y la instalación simple. El costo total del cable ignífugo flexible es mucho menor que el del cable con aislamiento mineral en las mismas condiciones.
