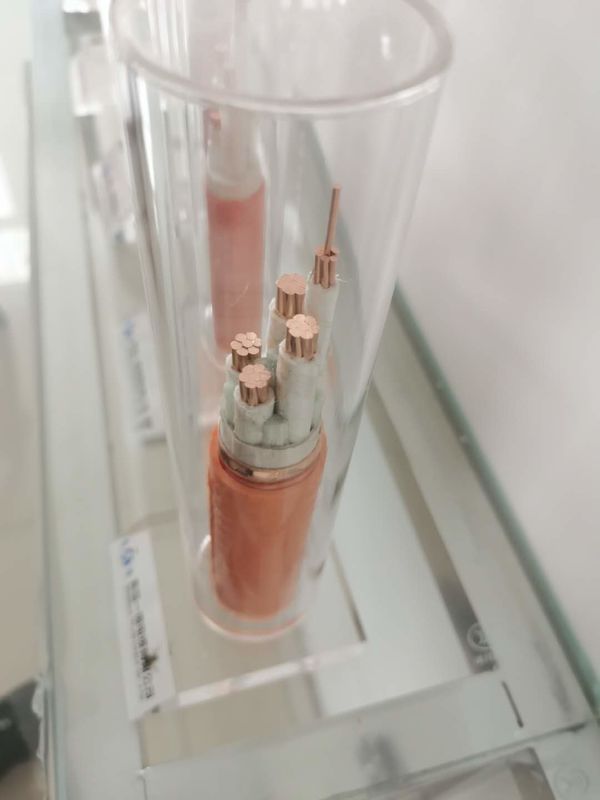

Cable calefactor multinúcleo Mi de alambre con aislamiento mineral LSZH de 1 kV
El cable con aislamiento mineral es adecuado para la transmisión de energía con un voltaje de 0,6/1 KV, con una temperatura de trabajo continua de 250 ℃ y suministro de energía durante 3 horas a 950-1000 ℃.
Alambre con aislamiento mineralCaracterísticas
(1) Prevención de incendios.El cable BBTRZ usa cinta de mica y aislamiento compuesto extruido, usando materiales refractarios
Aislamiento de mortero y protección contra incendios, el producto de material nuevo puede pasar la prueba de nivel C estándar BS 6387 bajo una llama de 950 ℃ durante 80 minutos, sin fallas eléctricas;15 minutos después de 15 minutos de inmersión en agua, llama W650 ℃, sin avería, prueba de nivel b a 950 Sin avería en 15 minutos bajo llama a ℃.
(2) flexibles.El conductor del cable BBTRZ está hecho de alambre trenzado de cobre y la capa de aislamiento está hecha de cinta de mica y material compuesto extruido.La arcilla resistente al fuego se utiliza como material de aislamiento térmico e ignífugo y material de revestimiento ignífugo libre de halógenos y bajo en humo.El producto es más flexible.
(3) Protección del medio ambiente.La transmitancia de combustión del cable BBTRZ supera el 80% (el estándar es del 60%), lo que cumple con los requisitos de bajo nivel de humo.Dado que los materiales de aislamiento y revestimiento del cable son compuestos inorgánicos, no existe un material de PVC habitual.Por lo tanto, incluso en condiciones de incendio, no se emite gas ácido ni se generan halógenos.
(4) Seguridad.Puede suministrar energía a la llama, iniciar equipos de extinción de incendios, reducir las pérdidas por incendio y es particularmente confiable para la seguridad personal.
(5) Larga vida útil.Los materiales aislantes inorgánicos pueden soportar altas temperaturas y no son fáciles de envejecer, y su vida útil es muchas veces mayor que la de los cables con aislamiento orgánico.
Nominal Cruz sección |
Exterior Diámetro aprox. |
Peso del cable aprox. | caída de voltaje | Mini doblando radio |
|
Fase única | Tres fases | ||||
mm2 | milímetro | kg/kilómetro | V/A.km | V/A.km | milímetro |
3x1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3x2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3x6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3x16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334.5 |
3x35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3x50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3x70 | 32.7 | 2,629.9 | 0.71 | 0,61 | 490.5 |
3x95 | 37.1 | 3.588,8 | 0.52 | 0.454 | 556.5 |
3x120 | 40,9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
Aplicaciones
(1) Sistema de extinción de incendios de varios edificios.
(2) Edificios civiles de gran altura, edificios de oficinas, hoteles, grandes centros comerciales, centros de exposiciones, museos, bibliotecas, hospitales, estadios, aeropuertos, etc.
(3) Campo de alta temperatura, como acero, fundición, vidrio y otros talleres.
(4) Campos inflamables y explosivos, como empresas petroleras, químicas, farmacéuticas, de energía nuclear y militares.
(5) Proyectos de defensa nacional, tales como barcos, aviación, aeroespacial, lanzamiento de satélites, centros de control, etc.
