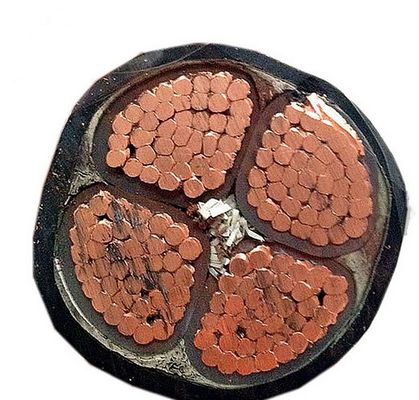

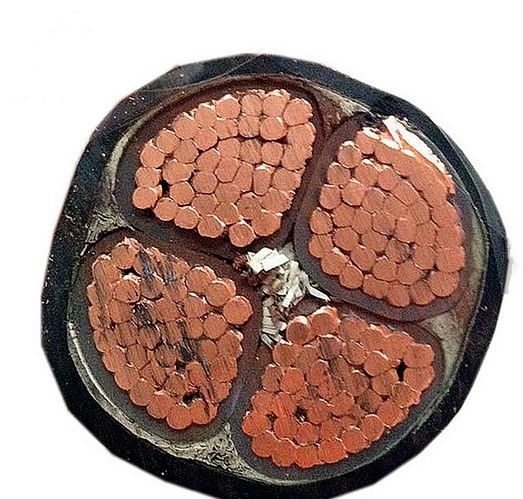

Cable suave del humo del halógeno del poder resistente al fuego cero bajo de la envoltura
Productos seriales incombustibles del alambre y del cable
1. Estándar del producto
El estándar de la empresa, este estándar es equivalente a GB/T 19666-2005.
2. Este producto es conveniente para el uso en todos los lugares usando voltaje ca clasificado 1-10 kilovoltios de cable de transmisión aislado plástico, 450/750 cable de control aislado plástico de V, 450/750 V y debajo del alambre y cable del equipo eléctrico, particularmente de alta temperatura, inflamable y fuego. Prueba para el poder, el control, la alarma y el fuego que transmiten y de distribuciones - sistema de control y otros circuitos.
3. Propiedad para el uso
a. Según diversas clases del producto, el voltaje clasificado se puede dividir en el siguiente:
α. 0.6/1 - 8.7/10 kilovoltios de β. 450/750 kilovoltio de γ. 300/500 δ de V. 300/300 V
b. La temperatura permitida del trabajo del cable durante un largo periodo se divide en el siguiente según diferentes tipos de productos:
70ºC, 90ºC, 10
c. Para el cortocircuito (5s), la temperatura permitida de max.work del conductor no excede 160ºC y 250ºC (para el a-α).
d. La temperatura ambiental para poner el cable debe ser no menos que 0ºC.
f. El radio de curva mínimo permitido de cable debe estar según los diferentes tipos de los productos siguientes: 6 veces, 10 veces, 12 veces y 15 veces del diámetro total del cable.
g. Naturaleza de la combustión del cable
α. Bajo condiciones de la combustión de la temperatura 750-800ºC de la llama, el cable puede actuar normalmente no menos que 90 mínimos.
β. Corriente medida del cable. La capacidad de carga bajo ambiente del “α” no es menos que el valor de la capacidad actual-que lleva bajo condiciones del trabajo del tipo y de las especificaciones correspondientes del cable común.
h. La otra naturaleza y comprobación eléctricas. La naturaleza del cable es toda del mecánico más alta que el cable común correspondiente.
| Cuadro 1 | |||||||||
| Tipo | Nombre | ||||||||
| NH-VV | el PVC resistente al fuego aisló, envoltura del PVC, cable de transmisión de cobre | ||||||||
| NH-VV22 | el PVC resistente al fuego aisló, envoltura del PVC, cable de transmisión de cobre acorazado de la correa de acero | ||||||||
| NH-YJV | XLPE resistente al fuego aisló, envoltura del PVC, cable de transmisión de cobre | ||||||||
| NH-YJV22 | XLPE resistente al fuego aisló, envoltura del PVC, cable de transmisión de cobre acorazado de la correa de acero | ||||||||
| NH-FF | cable de transmisión isulated, fluoroplastic fluoroplastic del cobre de la envoltura | ||||||||
| WDZN-YY | Poliolefina aislada, cable de LSZH de transmisión del cobre de la envoltura de la poliolefina | ||||||||
| WDZN-YY23 | Poliolefina aislada, cable de LSZH de transmisión de cobre acorazado de la correa de acero de la envoltura de la poliolefina | ||||||||
| NH-YGG | goma de silicona aislada, cable de transmisión del cobre de la envoltura de la goma de silicona | ||||||||
| Tipo | Corazones | Voltaje clasificado 0.6/1kv | |||||||
| Sección (mm2) | |||||||||
| NH-VV; NH-VV22; NH-FF; NH-YGG; NH-YJV; NH-YJV22; NH-WDZN-YY23 | 1~5 | 1.5~300; 4~300 | |||||||
| Cuadro 3 | |||||||||
| DiameterΦ de la base del cable | Grueso de la envoltura de Fluoroplastic | ||||||||
| 3-5 | 0,55 | ||||||||
| 5.01-10 | 0,7 | ||||||||
| 10.01-15 | 0,8 | ||||||||
| 15.01-20 | 0,85 | ||||||||
| 20.01-25 | 0,95 | ||||||||
| 25.01-30 | 1,05 | ||||||||
| Propiedad: | |||||||||
| 1, la temperatura ambiente para la colocación del cable: sobre 0°C | |||||||||
| 2, temperatura de trabajo máxima a largo plazo del PVC aislaron el conductor no es más que 70°C; El conductor de NH-YJV no es más than90°C; El conductor de WDZN-YY no es más que 90°C; El conductor de NH-YGG no es más than180°C; El conductor de NH-FF no es más than200°C. | |||||||||
