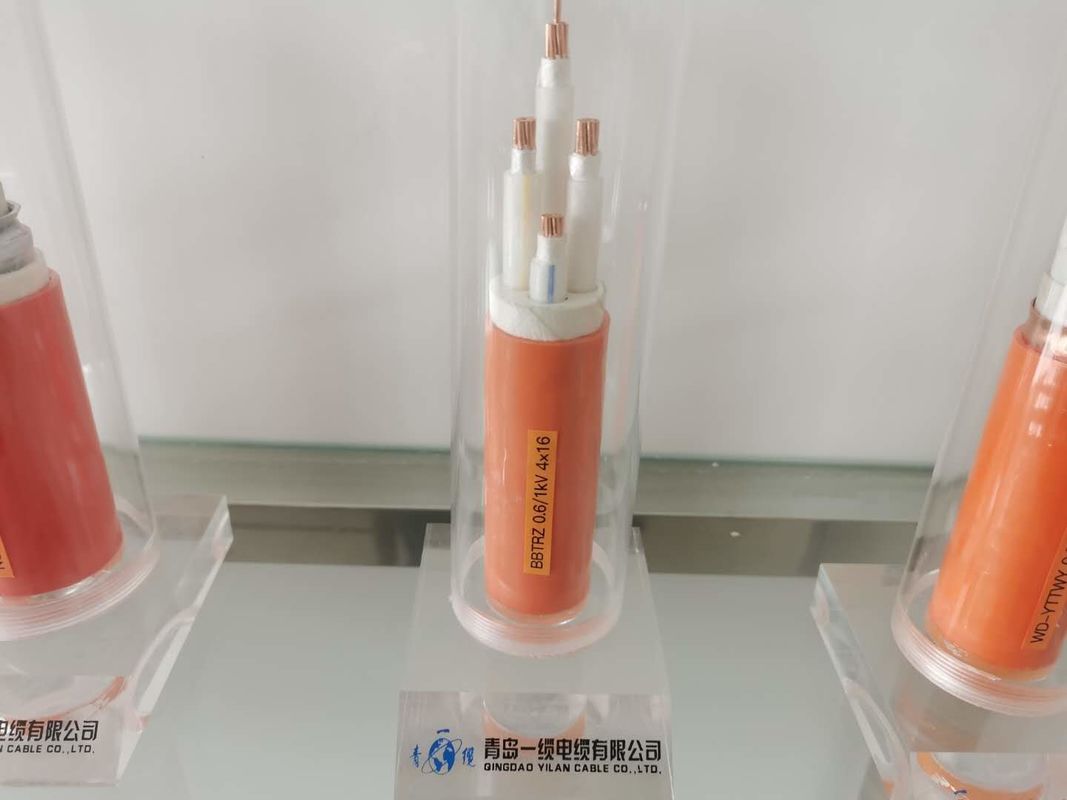

El aluminio de cobre de la base forró el cable aislado mineral flexible
1. Conductor: Se hace de alambres de cobre trenzados con bueno doblando funcionamiento.
2. Aislamiento: Utilice los materiales de aislamiento inorgánicos resistentes, no combustibles des alta temperatura.
3. Cáscara del metal: hecho de la aleación de aluminio.
4. Envoltura externa: Utilice respetuoso del medio ambiente, envejecimiento-resistente, el impermeable, el bajo-humo, y los materiales halógeno-libres de la envoltura.
5. Conveniente para la colocación interior y al aire libre, capaz de soportar fuerzas mecánicas externas.
Método de elegir
1. En los casos siguientes, los cables aislados minerales flexibles con las envolturas plásticas deben ser utilizados:
El cable se coloca en un ambiente que corroa la envoltura de cobre.
Los cables se entierran directamente o se ponen a través de los tubos.
Los cables se ponen en espacios no técnicos de edificios y tienen requisitos estéticos. Donde hay un requisito de protección contra los incendios, un recinto plástico halógeno-libre y del bajo-humo debe ser utilizado.
Nominal
Cruz
sección |
Externo
Diámetro
aproximadamente. |
Peso de cable aproximadamente. |
Caída de voltaje |
Mini
doblez
radio |
| Monofásico |
Trifásico |
| mm2 |
milímetro |
kg/km |
V/A.km |
V/A.km |
milímetro |
| 3 x 1,5 |
10,7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11,6 |
319,4 |
18,9 |
16,4 |
174,0 |
| 3 x 4 |
12,5 |
398,3 |
11,8 |
10,2 |
187,5 |
| 3 x 6 |
13,7 |
479,9 |
7,9 |
6,81 |
205,5 |
| 3 x 10 |
17,3 |
636,1 |
4,7 |
4,05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 X.25 |
22,3 |
1.192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25,2 |
1.518,8 |
1,35 |
1,17 |
378,0 |
| 3 x 50 |
28,6 |
1.950,5 |
1,01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2.629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37,1 |
3.588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4.379,3 |
0,43 |
0,371 |
613,5 |
2. Selección de la especificación
Determine la temperatura de funcionamiento máximo del cable según el cable que pone el ambiente, razonablemente seleccione la corriente correspondiente del cable, y determine las especificaciones del cable.
2,1: Hay dos tipos de cables aislados minerales flexibles según la temperatura del cable
Capacidad de carga: en 70°C
Ampacity en 105°C
2,2: La capacidad de carga actual del cable seleccionado debe ser de acuerdo con la temperatura de funcionamiento normal de 70 0 C bajo condiciones de colocación siguientes:
Líneas limpias a lo largo de las paredes, de los soportes, de los tejados y de los puentes.
Se encamina así como otros tipos de cables en el mismo puente, eje, foso del cable, y túnel del cable.
Otros lugares donde está demasiado alta la temperatura de la envoltura de cable pueden estropear daños corporales o equipo.
2,3: Coloque los cables en el puente, el foso del cable y el lugar en donde la máquina sin tripulación lleva el tubo. La capacidad de carga actual se puede seleccionar según la temperatura de funcionamiento normal 105 0 C
. 2,4: Las especificaciones de cables aislados minerales flexibles se deben razonablemente determinar según la longitud real de la línea y la longitud de la entrega del cable.
3. Puntos del diseño
3,1 la envoltura de cobre se puede utilizar como cable de toma de tierra, así que el alambre del PE no se necesita generalmente.
3,2 el reemplazo de conductos del autobús por los cables aislados minerales flexibles con los cortes transversales grandes puede reducir el dirigir de la inversión y mejorar la línea seguridad.
