el metal pesado del PVC 750V forró el cable aislado mineral

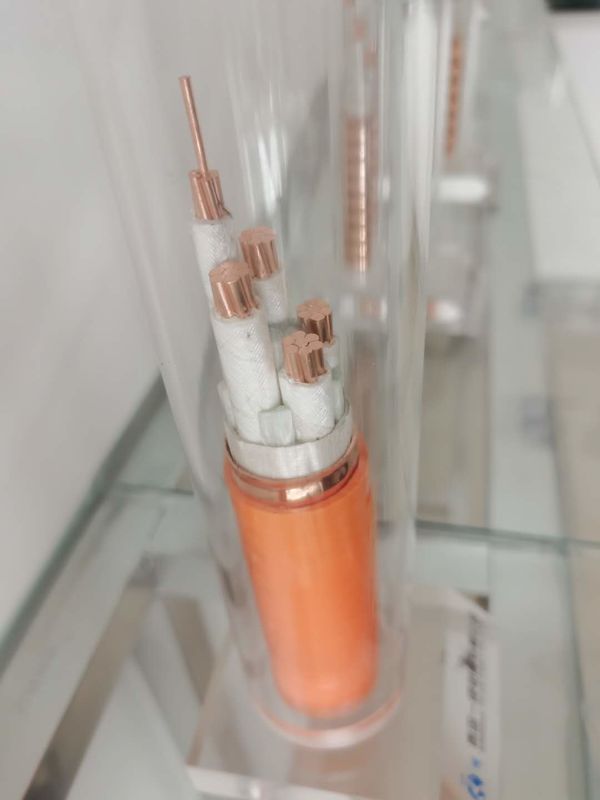

Estructura del cable incombustible flexible

1. Conductor de cable: se compone de alambres de cobre trenzados, con la propiedad flexural favorable

2. Capa del aislamiento: adopta los materiales de aislamiento inorgánicos resistentes des alta temperatura

3. Envoltura de cobre: materiales de cobre, con trabajar a máquina especial, con la propiedad flexural favorable. utilizado como alambre del PE.

4. Envoltura externa: se hace de materiales plásticos de la no-toxicidad del bajo-humo, con la protección contra la corrosión favorable.

Modelo del cable incombustible flexible

YTTW

Y: símbolo de la serie

T: Conductor del tonelero

T: Envoltura de cobre

W: Aislamiento inorgánico

Según estándares nacionales, alambre resistente al fuego y cable: prueba característica del método de prueba del fuego, según GB12666. 6 la clase A, quemadura en fuego con la temperatura 950℃ de la llama aplica el voltaje de 750V entre la fase y la fase y entre la fase y la envoltura externa debe poder soportar para 90min sin avería.

La clase B, bollo en fuego con el ° C de la temperatura 750-800 de la llama, aplica el voltaje de 750V entre la fase y la fase y entre la fase y la envoltura debe poder soportar para el minuto 90 sin avería.

2. Según el BS6378, el cable incombustible flexible satisface los requisitos siguientes:

Clasifique 650 un ℃ 3h

℃ 3h de la clase B 750

℃ 3h de la clase C 950

℃ 20min de la clase S 950

1. La propiedad incombustible excelente, el grado incombustible no sólo satisface el GB1266.6 estándar nacional: el minuto del ℃ 90 de la categoría A 950, choza también se reúne a las BS estándar BRITÁNICAS 187-1994: Clase un 650℃ 3h: clase B 750℃ 3h; el ℃ 3h de la clase C 950 mientras tanto, también puede soportar la rociadura del agua o la huelga mecánica;

2. Longitud continua larga: la longitud puede satisfacer la demanda de la longitud para la fuente de alimentación a pesar de solo-corazón o del cable multifilar, y la longitud continua de cada cable puede ser mientras M. 1000.

3. La superficie transversal grande, área seccional del cable del solo-corazón alcanza 630mm2 y la del cable multifilar alcanza 70 mm2.

4. La propiedad de la flexibilidad, el cable se puede herir en el reeI del cable con el radio de doblez 6-10D, (D es el diámetro externo del cable):

5. No-toxicidad sin humos al quemar, adopta los materiales inorgánicos (materiales no inflamables) para el aislamiento que su quema no produciría ningún gas dañino o secundario

contaminación es un producto de la protección del medio ambiente;

6. La alta capacidad de sobrecarga, el cable no sólo es alta en capacidad de carga actual, pero también tiene capacidad de sobrecarga grande. Según los requisitos de conexión, la temperatura del as de la resaca del cable es generalmente el ℃ 70 si no es tocada ni entra en contacto con con los materiales de construcción inflamables que la temperatura de la envoltura de cable puede ser aumentar al ℃ 105. Al parecer sobrecarga, la temperatura de trabajo a largo plazo del cable incombustible puede alcanzar el ℃ 250;

7. La propiedad de la prueba de corrosión, incombustible aislada orgánico requiere el tubo plástico o el tubo o el tubo del hierro a veces, el tubo plástico es obligado deteriorar y el tubo del hierro es conveniente al moho o erosiona, pero el cable incombustible tiene envoltura de cobre y el tubo es innecesario, además, la envoltura de cobre tiene resistencia a la corrosión favorable.

8. Libere de interferencia electromágnetica al atar con alambre en el mismo eje vertical con el alambre de información y alambre del control debido a proteger de la envoltura de cobre no interferiría el cable incombustible los alambres o los cables solos y del control;

9. Aparato de Tinguishing normalmente en la llama, reduce el daño de fuego, extinguiendo el aparato normalmente en llama, él reduce daño de fuego. Además, es confiable para la seguridad de los personales, como su envoltura de cobre es una clase de buen conductor, es el mejor alambre conectado a tierra del PE y cubre el cable entero, la vida de hasta 100 años;

10. Vida de servicio larga, resistencia da alta temperatura y resistencia de la degradación del material aislado inorgánico su vida de servicio es muchas veces del de cables aislados orgánicos, bajo condiciones de trabajo normales, su vida de servicio puede ser mientras el de edificios;

11. El transporte y el empaquetado de cables incombustibles flexibles incluyendo fittinos de la instalación son simples casi lo mismo que el de cables generales;

12. La eficacia económica, favorables debido a los procesos de fabricación avanzados y al coste total de la instalación simple de cable incombustible flexible es mucho iower que el del cable aislado mineral bajo mismas condiciones.

Características eléctricas del cable incombustible flexible

1. Voltaje clasificado: 0.6/1kV
2. Voltaje de trabajo clasificado: carga ligera 500V, carga pesada 750V;
3. Corriente clasificada: sola base 25-1800 A; 16-500A multifilar
4. Resistencia de aislamiento: resistance≥ 1000MΩ del aislamiento por el kilómetro. longitud de cable menos el de 100m, después el ≥ 10000 MΩ de la resistencia de aislamiento
5. La frecuencia de poder soporta voltaje: aplique el voltaje de 2000V y 2500 V entre la fase y la envoltura de cobre de cables de 500V y 750V respectivamente, deben poder soportar para el minuto 15 sin la subdivisión.
