Cable aislado mineral flexible de la serie baja del humo BTTZ

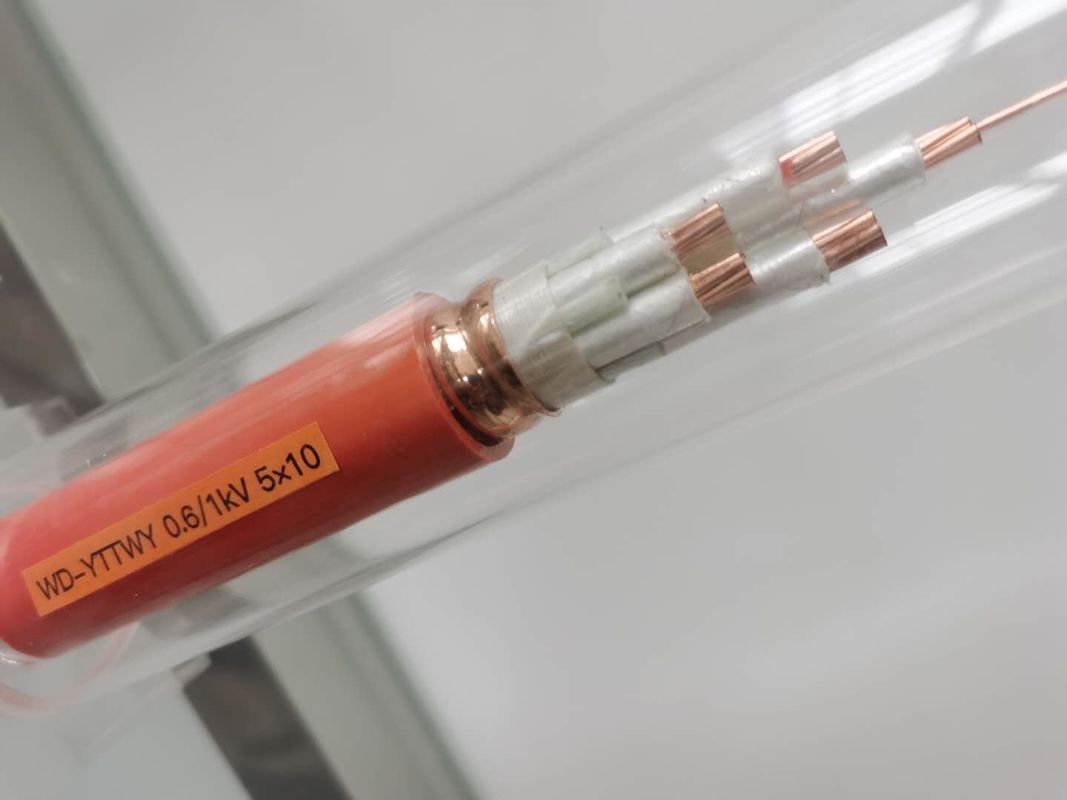

Estructura del cable incombustible flexible
1. Conductor de cable: se compone de alambres de cobre trenzados, con la propiedad flexural favorable
2. capa del aislamiento: adopta los materiales de aislamiento inorgánicos resistentes des alta temperatura
3. envoltura de cobre: materiales de cobre, con trabajar a máquina especial, con la propiedad flexural favorable. utilizado como alambre del PE.
4. envoltura externa: se hace de materiales plásticos de la no-toxicidad del bajo-humo, con la protección contra la corrosión favorable.
Nominal Cruz sección |
Externo Diámetro aproximadamente. |
Peso de cable aproximadamente. | Caída de voltaje | Mini doblez radio |
|
Monofásico | Trifásico | ||||
mm2 | milímetro | kg/km | V/A.km | V/A.km | milímetro |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
Según estándares nacionales, alambre resistente al fuego y cable: prueba característica del método de prueba del fuego, según GB12666. 6 la clase A, quemadura en fuego con la temperatura 950℃ de la llama aplica el voltaje de 750V entre la fase y la fase y entre la fase y la envoltura externa debe poder soportar para 90min sin avería.
La clase B, bollo en fuego con el ° C de la temperatura 750-800 de la llama, aplica el voltaje de 750V entre la fase y la fase y entre la fase y la envoltura debe poder soportar para el minuto 90 sin avería.
Según el BS6378, el cable incombustible flexible satisface los requisitos siguientes:
Clasifique 650 un ℃ 3h
℃ 3h de la clase B 750
℃ 3h de la clase C 950
℃ 20min de la clase S 950
Voltaje clasificado: 0.6/1kV
Voltaje de trabajo clasificado: carga ligera 500V, carga pesada 750V;
Corriente clasificada: sola base 25-1800 A; 16-500A multifilar
Resistencia de aislamiento: resistance≥ 1000MΩ del aislamiento por el kilómetro. longitud de cable menos el de 100m, después el ≥ 10000 MΩ de la resistencia de aislamiento
La frecuencia de poder soporta voltaje: aplique el voltaje de 2000V y 2500 V entre la fase y la envoltura de cobre de cables de 500V y 750V respectivamente, deben poder soportar para el minuto 15 sin la subdivisión.
