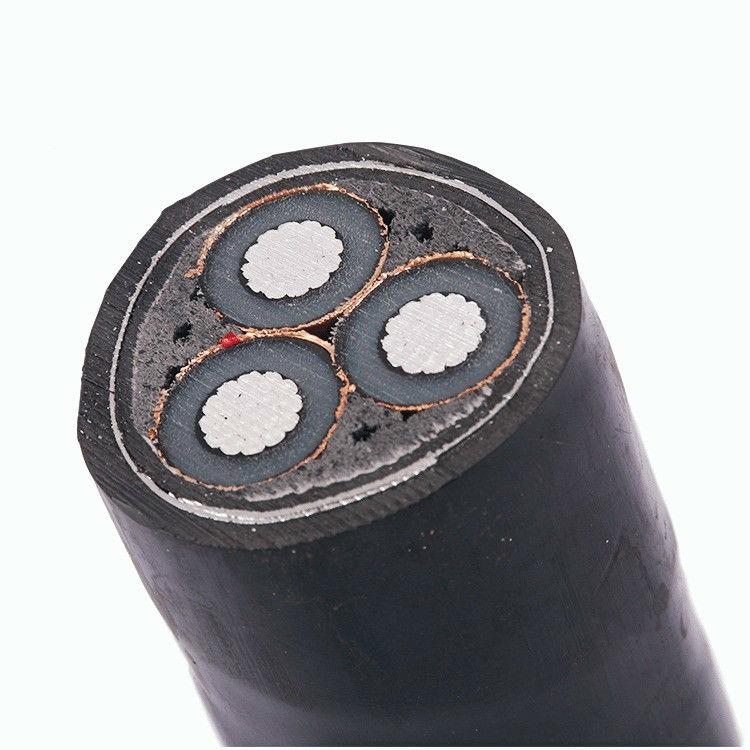

Cable de transmisión medio del voltaje del cable de transmisión del Pvc
Uso del cable aislado del PVC:
Utilizado en la transmisión de poder y sistemas de distribución de 35kV y abajo.
Utilizado generalmente en energía eléctrica, la construcción, la explotación minera, la metalurgia, el producto petroquímico y otros campos
Totalmente substituir los cables de transmisión papel-aislados impregnados de aceite y realizar comunicaciones parciales del reemplazo
El PVC aisló el cable de transmisión
El alambre aislado reticulado del polietileno/del cloruro de polivinilo cubre la serie de productos del alambre, y su temperatura de trabajo es
Varía según el material de aislamiento, principalmente 70 grados y 90 grados de temperatura.
Según el tipo del conductor, incluyendo el PVC/XLPE del conductor sólido aisló los alambres,
El PVC vertical/XLPE aisló los alambres, PVC/XLPE aisló los alambres de diversos colores.
Según su forma, incluye los alambres planos de diversos colores, los alambres redondos, el etc.
Cifrado según su número de la base, incluyendo el alambre del solo-corazón, el alambre multifilar y otros diversos colores.
Parámetros técnicos:
| Corte transversal |
Conductor |
Conductor Screen |
Aislamiento |
Pantalla de aislamiento |
Pantalla metálica |
Envoltura interna |
Armadura |
Capa de la pantalla no. |
Envoltura externa |
Diámetro total |
Cable de cobre |
Cable de aluminio |
| mm2 |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
milímetro |
milímetro |
kg/km |
kg/km |
| 50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Función del uso:
1. Voltaje clasificado: Uo/U: 26/35kV, 21/35kV, 12/20 kilovoltio (24 kilovoltios), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Número de corazones: sola base, base triple.
3. La temperatura de trabajo máxima permitida del conductor para el trabajo a largo plazo es 90oC. En un estado del cortocircuito (la duración más larga no excede 5 segundos). La temperatura máxima del conductor no excede de 250.
4. La resistencia de DC del conductor cumple los requisitos de GB/T3956-1997.
5. La temperatura ambiente no debe ser más baja de 0 al poner. Si no, debe ser precalentada.
6. No hay límite horizontal del descenso al poner los cables. El radio de doblez del cable sensible del tres-corazón no debe ser menos de 12 veces el diámetro externo del cable.
7. Prueba de trabajo del voltaje de la frecuencia:
Para los cables con el Uo de 3.6kV o bajar: 2.5Uo + 2kV/5min sin puntura.
Para los cables con el Uo de 3.6kv~18kV: 3.5Uo/5min sin puntura.
Para los cables con el Uo de 21kV y de 26 kilovoltios: 2.5Uo/30min, ninguna puntura.
8. Prueba parcial de la descarga: La capacidad de la descarga del cable en 1.73Uo no debe exceder 10pC.
