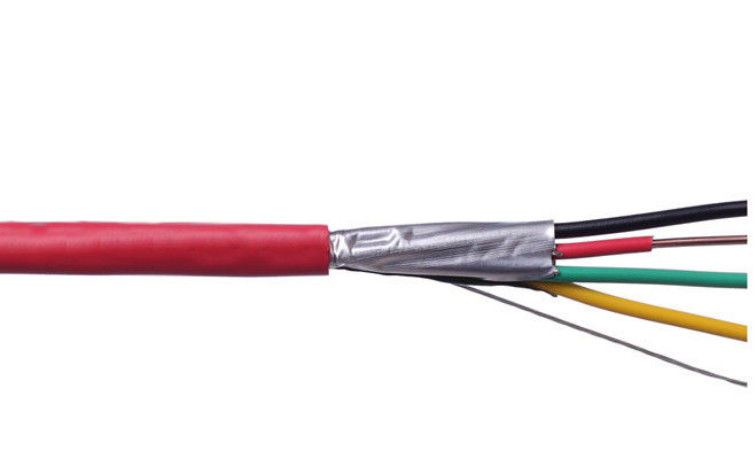

Cable resistente al fuego de PVC 4×4mm2
Campo de aplicación
Estos cables se utilizan para el suministro de energía en sistemas de instalación de baja tensión y son adecuados para instalación en interiores y exteriores, conductos de cables, estaciones subterráneas, de energía e intercambio, distribución de energía local y plantas industriales sin daños mecánicos.
construcción
1. Director de orquesta
El conductor será Clase 1 o Clase 2 de cobre recocido ordinario o recubierto de metal o aluminio simple o aleación de aluminio, o Clase 5 de cobre ordinario o recubierto de metal de acuerdo con IEC 60228.
2. Aislamiento
El material y el espesor del XLPE deben cumplir con los requisitos de IEC 60502 o BS 5467 y pueden funcionar de forma continua a 90 °C.
3. Montaje/cubierta interior
La cubierta interior se puede apretar o moler. Para cables con núcleos redondos, excepto cables con más de cinco núcleos, el uso de revestimientos interiores superpuestos sólo se permite cuando el espacio entre los núcleos se ha llenado sustancialmente. Antes de aplicar la capa de cubierta interior extruida, se permite utilizar un adhesivo adecuado. El material debe ser compatible con el material aislante, y el material utilizado para la cubierta interior y la capa de relleno debe ser adecuado para la temperatura de trabajo del cable y compatible con el material aislante; En el caso de cables libres de halógenos, la capa interior de revestimiento y relleno también debe estar compuesta por compuestos libres de halógenos.
4. Armadura
Según IEC 60502-1, el alambre de aluminio/acero galvanizado/acero está enrollado en espiral en la cubierta interior, y también se pueden fabricar cinta doble de aluminio/acero y alambre de cobre/cobre estañado según los requisitos.
| Núcleos x |
Aislamiento |
Nominal |
Ø exterior |
peso |
Calificaciones actuales en el aire 30℃ |
Calificaciones actuales enterradas 20℃ |
resistencia CC máxima a 20℃ |
| sección transversal. |
espesor |
Vaina |
aprox. |
aprox. |
| |
|
espesor |
|
|
| mm² |
milímetros |
milímetros |
milímetros |
kg/km |
A |
A |
Ω/km |
| 4×4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1,83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1.8 |
28,7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1.9 |
29,5 |
2312 |
139 |
161 |
0,39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1.8 |
2.5 |
45,8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50,5 |
7901 |
337 |
346 |
0.1 |
| 4×240 |
2.2 |
2.9 |
55,7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0,06 |
Hay 3 grados de protección contra incendios para elegir
El grado A es el grado retardante de llama más alto. Es decir, el material aislante utilizado en el cable, el cable de relleno, la cinta/capa de sujeción (almohadilla interior) y el material de la funda son todos materiales retardantes de llama.
Excepto los materiales aislantes, todos los demás materiales de Clase B son materiales retardantes de llama.
Grado C solo el material de la funda es retardante de llama.
El cable NH (cable resistente al fuego) es un cable construido con una capa de cinta de mica. Incluso si se quema la piel de plástico, la capa refractaria no provocará un cortocircuito. Al realizar el cableado, corte la capa refractaria del hilo.
Los cables LSZH, LSOH, LS0H, LSFH u OHLS (cables de baja emisión de humos y cero halógenos) son cables aislados o con funda exterior fabricados con materiales de baja emisión de humos y libres de halógenos, que ayudan a reducir los gases tóxicos y corrosivos generados durante el proceso de combustión.
Los cables antitermitas son cables fabricados mezclando materiales aislantes o fundas exteriores con determinados materiales para evitar que las termitas muerdan los cables.
