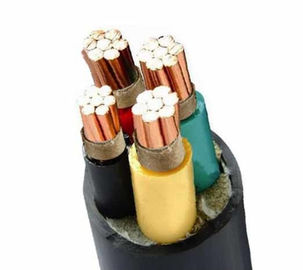

Cables a prueba de fuego de 1 kV XLPE
Área de aplicación
Estos cables se utilizan para suministro de energía en sistemas de instalación de bajo voltaje y son adecuados para su instalación en interiores y exteriores, conductos de cable, subterráneos, estaciones de alimentación y intercambio,Distribución de energía local, y plantas industriales sin daños mecánicos.
Construcción
1- El conductor.
El conductor será de la clase 1 o de la clase 2 de cobre recocido o de aluminio puro o de aleación de aluminio, o de la clase 5 de cobre recubrido o de metal, de conformidad con la norma IEC 60228.
2. aislamiento
El material y el grosor del XLPE deben cumplir los requisitos de la norma IEC 60502 o BS 5467 y pueden funcionar de forma continua a 90 °C.
3. montaje / cubierta interior
Para cables con núcleos redondos, excepto los cables con más de cinco núcleos, la cubierta interior puede ser comprimida o molida.el uso de recubrimientos internos superpuestos solo está permitido cuando se haya llenado sustancialmente el hueco entre los núcleosAntes de aplicar la capa de cubierta interna extruida, se permite el uso de un adhesivo adecuado.y el material utilizado para la capa interna de recubrimiento y relleno debe ser adecuado para la temperatura de trabajo del cable y compatible con el material aislanteEn el caso de los cables libres de halógenos, la capa interna de recubrimiento y de relleno también debe ser de compuestos libres de halógenos.
4- La armadura.
Según la norma IEC 60502-1, el alambre de aluminio/acero galvanizado/acero se enrolla en espiral en la cubierta interior,y doble cinta de aluminio/acero y alambre de cobre/acero enlatado también se pueden fabricar según los requisitos.
| Número de núcleos x |
El aislamiento |
En el caso de las |
Ø Exterior |
peso |
Las capacidades actuales en el aire 30°C |
Las calificaciones actuales enterradas 20°C |
resistencia máxima en CC a 20°C |
| el segundo cruzado. |
espesor |
Cubierta |
Aproximadamente |
Aproximadamente |
| |
|
espesor |
|
|
| En mm2 |
En el caso de los |
En el caso de los |
En el caso de los |
En kg / km |
A. No |
A. No |
En el caso de los vehículos de las categorías A y B |
| Cuatro por cuatro |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| Cuatro por seis |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| Cuatro por diez |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1.83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0.73 |
| 4×35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0.52 |
| 4×50 |
1.4 |
1.9 |
29.5 |
2312 |
139 |
161 |
0.39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0.27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0.19 |
| 4 × 120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0.15 |
| 4×150 |
1.8 |
2.5 |
45.8 |
6414 |
294 |
309 |
0.12 |
| 4×185 |
2 |
2.7 |
50.5 |
7901 |
337 |
346 |
0.1 |
| 4×240 |
2.2 |
2.9 |
55.7 |
10249 |
401 |
403 |
0.08 |
| 4 × 300 |
2.4 |
3.1 |
63.4 |
13365 |
470 |
459 |
0.06 |
Hay 3 grados de protección contra incendios para elegir.
El grado A es el más alto grado de retardante de llama, es decir, el material aislante utilizado en el cable, la cuerda de llenado,la cinta/capa de fijación (peda interior) y el material de la envolvente son todos materiales ignífugos.
Con excepción de los materiales aislantes, todos los demás materiales de la clase B son materiales ignífugos.
Grado C sólo el material de la envolvente es retardante de llama
El cable NH (cable resistente al fuego) es un cable construido con una capa de cinta mica.cortar la capa refractaria del hilo.
Los cables LSZH, LSOH, LS0H, LSFH u OHLS (cables sin halógenos de bajo humo) son cables aislados o con envoltura exterior hechos de materiales sin halógenos de bajo humo.que ayudan a reducir los gases tóxicos y corrosivos generados durante el proceso de combustión.
Los cables antitermitos son cables hechos mezclando materiales aislantes o envolturas exteriores con ciertos materiales para evitar que las termitas muerden los cables.
