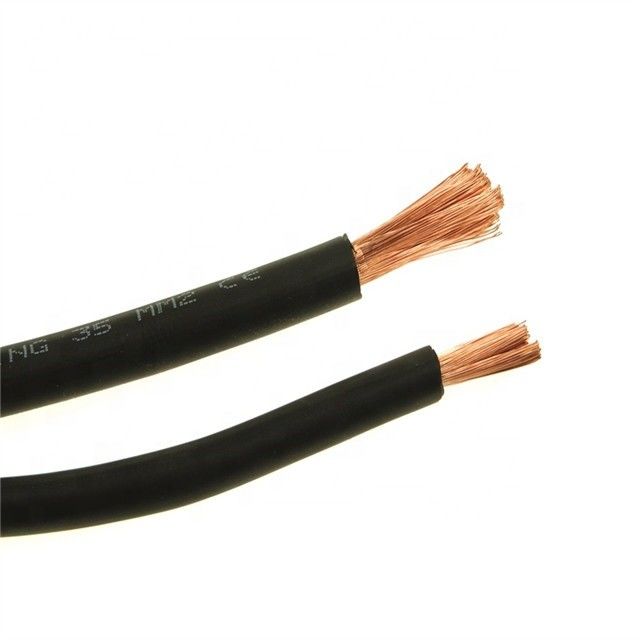

Cable de soldadura flexible de la goma de silicona ASTM 400mm2
Descripción de producto
Uso
El conductor de cobre EPR de 450/750 V aisló el cable de goma usado para los aparatos eléctricos, las herramientas eléctricas, y los diversos equipos eléctricos móviles.
Construcción
Conductor: Alambre de cobre recocido desnudo flexible o alambre de cobre estañado
Aislamiento: Nitrilo-Butadieno-PVC o material o EPR de goma
Envoltura: Nitrilo-Butadieno-PVC o material de goma o CSP
Opción de la chaqueta azul negra, anaranjada, roja o amarilla, solo y de doble aislados.
El milímetro SQ clasifica (estilo europeo): 10 milímetros sq a 240 milímetros sq
El AWG clasifica (estilo norteamericano): AWG 6 a 500 MCM
Gama de temperaturas ancha: -55°C a 105°C
Característica
1. voltaje clasificado U0/U de la poder-frecuencia: 450/750V, 300/500V y 300/300V.
2. la temperatura de funcionamiento permitida máxima del conductor es 60°C.
3. permitió la temperatura de trabajo más baja es -35°C.
4. el cable de goma se puede utilizar en los lugares contaminados por el aceite mineral y el aceite combustible.
5. D>25mm el radio de doblez mínimo es durante 6 veces del diámetro del cable.
El radio de doblez mínimo de D≤25mmThe es durante 4 veces del diámetro del cable. (D-diámetro del cable) 2.Characteristics
Especificación
Tipo |
Clasificado |
Corte transversal |
No. de |
Usos |
YQ |
300/300 |
0.3-0.75 |
2-5 |
Utilizado para el equipo y las herramientas eléctricos portátiles ligeros |
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Utilizado para el diversos equipo y herramientas eléctricos portátiles |
YC |
450/750 |
1.5-120 |
2-5 |
Utilizado para el diverso equipo eléctrico portátil cuál |
YH |
- |
10-185 |
1 |
Para la soldadura al arco |
Datos técnicos principales
Sección nominal área (mm2) |
No/diámetro de encalladura (milímetros) |
Envoltura nominal grueso (milímetros) |
Diámetro total (milímetros) |
Resistencia máxima del conductor en 20℃ (Ω/km) |
||
Mínimo. |
Máximo. |
Sin estañado |
Con estañado |
|||
10 |
322/0.20 |
1,8 |
7,5 |
9,7 |
1,91 |
1,95 |
16 |
513/0.20 |
2,0 |
9,2 |
11,5 |
1,16 |
1,19 |
25 |
798/0.20 |
2,0 |
10,5 |
13,0 |
0,758 |
0,780 |
35 |
1121/0.20 |
2,0 |
11,5 |
14,5 |
0,536 |
0,552 |
50 |
1596/0.20 |
2,2 |
13,5 |
17,0 |
0,379 |
0,390 |
70 |
2214/0.20 |
2,4 |
15,0 |
19,5 |
0,268 |
0,276 |
95 |
2297/0.20 |
2,6 |
17,0 |
22,0 |
0,198 |
0,204 |
120 |
1702/0.30 |
2,8 |
19,0 |
24,0 |
0,161 |
0,164 |
150 |
2135/0.30 |
3,0 |
21,0 |
27,0 |
0,129 |
0,132 |
185 |
1443/0.40 |
3,2 |
22,0 |
29,0 |
0,106 |
0,108 |
240 |
1908/0.40 |
3,8 |
25,0 |
35,0 |
0,0801 |
0,0817 |
Nombre modelo del cable de goma
Código de HAR |
IEC |
Descripción |
Voltaje Diseño |
Corazones |
H05RR-F |
60245IEC 53 (YZ) /YZ |
Cordón forrado de goma ordinario |
300/500V |
2~5 |
H05RN-F |
IEC 60245 57 (YZW) /YZW |
Polychloroprene ordinario o |
300/500V |
2~5 |
H07RN-F |
60245 IEC 66 (YCW) /YC |
Equivalente pesado del orother del polychloroprene |
450/750V |
3+1/3+2/4+1 |
H01N2-D |
60245 IEC 81 (YH) |
Cable forrado de goma del electrodo de la soldadura por arco |
100/100V |
10-120 |
60245 |
el polychloroprene o el otro sintético equivalente |
100/100V |
10-120 |
Paquete
Embalaje en el carrete plástico, carrete de papel, tambor de madera, tambor de madera de acero o como requisito de cliente.
