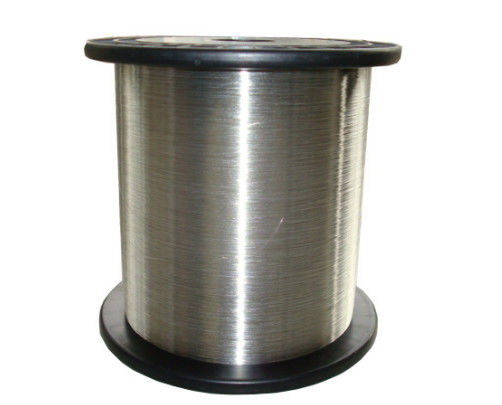

Alambre de aluminio revestido de cobre de encargo profesional, alambre aislado XLPE de CCA
Tipo y datos
Núcleo único 0,6/1KV
| Sección nominal del conductor |
Espesores nominales de aislamiento (mm) |
Grosor de la funda (mm) |
Diámetro del cable
(mm)
|
Peso de referencia
(kg/km)
|
20 ℃ Resistencia CC máxima del conductor (Ω/KM) |
| 1x2.5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1.74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0.765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0.539 |
| 1x70 |
1.4 |
1.8 |
17,5 |
460 |
0.386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0.284 |
| 1x120 |
1.6 |
1.8 |
21,5 |
722 |
0.220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0.102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0.0843
|
Descripción del Producto
Alambre de aluminio revestido de cobre y cubierto con tecnología de fabricación de soldadura, revestimiento de cobre de alta calidad concéntricamente en la superficie exterior de la varilla de aluminio o alambre de núcleo de alambre de acero, y la formación de un enlace metalúrgico fuerte entre los átomos entre la capa de cobre y el núcleo, de modo que dos materiales metálicos diferentes combinados en un todo integral, pueden realizar un proceso de trefilado y recocido como un proceso de trefilado de alambre de metal único de cobre y aluminio con proporción ajustable a la relación de volumen de la capa de cobre se mantiene relativamente constante.
Estructura del producto:
Conductor de aluminio revestido de cobre
Aislamiento XLPE o PVC
Funda de PVC o poliolefina
Análisis de características del producto:
1, resistividad de CC: resistividad de la línea de cobre del alambre de aluminio revestido de cobre mayor que aproximadamente 1,5 veces el cable de cobre, los valores femeninos son los mismos, el alambre de cobre del alambre de aluminio revestido de cobre pesa aproximadamente la mitad.
2. El uso de conductores de aluminio revestidos de cobre se puede continuar durante muchos años para satisfacer la corriente en la selección, el diseño, la instalación y otros hábitos de productos de alambres y cables, y también presiona los terminales del cable, lo que permite soldar.
3, menor resistencia de CA:
4, peso ligero y bajo costo: en comparación con las mismas especificaciones técnicas del cable de cobre, el cable conductor de aluminio revestido de cobre ahorra más del 40%, el cable conductor compuesto de aluminio/cobre revestido de cobre ahorra más del 20%.
5, buena soldabilidad: alambre de aluminio revestido de cobre debido a su superficie recubierta con una capa de cobre concéntrica, con alambre de cobre para que tenga la misma soldabilidad, para facilitar la producción.
Clasificación
Uno es el cable de aluminio revestido de cobre para fines de señal o comunicación y el otro es para suministro de energía.
Nivel de voltaje
0,6/1KV3.6/6KV8.7/10KV, 8,7/15KV12/20KV
18/20KV21/35KV26/35KV
