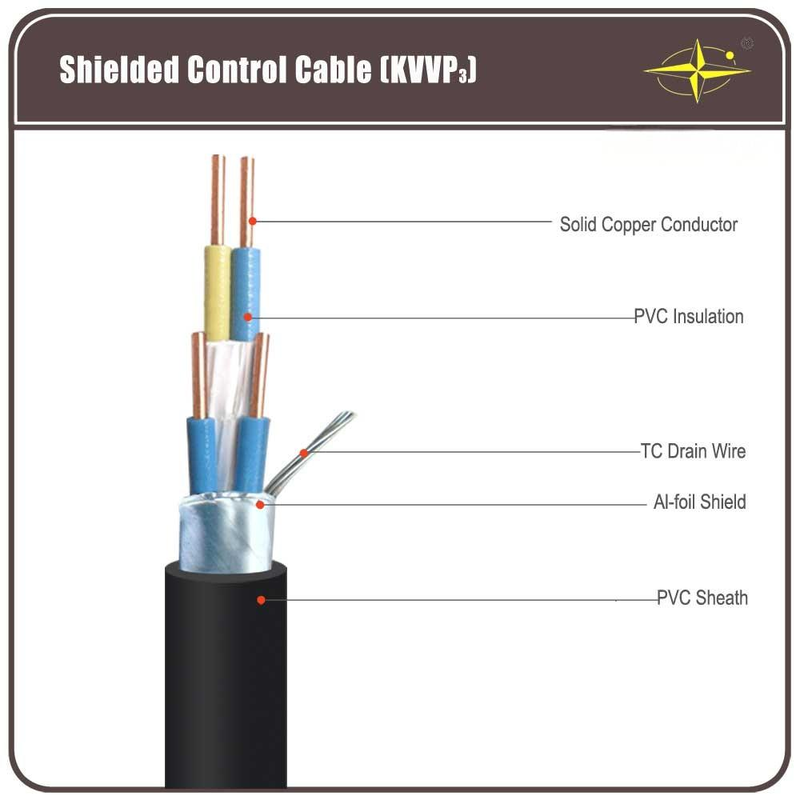

Cable revestido de PVC con pantalla de al-foil, cable eléctrico de núcleo múltiple con alambre de drenaje de lata
Descripción:
El conductor: conductor de cobre flexible
Insulación: PVC
Pantalla: Pantalla de aluminio con alambre de drenaje de lata
Cubierta: PVC
Características de funcionamiento
Válvulas de tensión nominal U0/U: 450/750V
Temperatura máxima de funcionamiento continuo del conductor:
Aislado por PVC: 70°C
En el caso de un cortocircuito (max. tiempo de duración 5 s) el max.
temperatura del conductor no superior a:
Se aplicará una temperatura de 60 °C a la superficie de la cubierta.
La temperatura ambiente de la instalación no será inferior a 0 °C.
Aplicación:
Para el cable de conexión del sistema de control, señal, protección o medición con voltaje nominal de hasta 450/750KV incluidos.
Estándar:
Las condiciones de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de producción y de las condiciones de producción.
Estándar de China: GB9330
Otras normas como BS, DIN e ICEA bajo petición
Certificados
CE, RoHS, CCC, KEMA y otros más a petición
Por qué elegir el cable de control de pantalla
Reducir el impacto de la transmisión de corriente externa, Mantener seguro y correctamente.
Por qué elegir SHAN CABLE
Aquí está lo que Shanghai Shenghua Cable se compromete a ofrecer a cada cliente:
Producto de cable de alta calidad con un precio competitivo;
Producto de cable OEM
Diseño personalizado según los requisitos y presupuestos específicos de los cables;
Entrega rápida y puntual del cable;
Negocios flexibles;
Ingeniero jefe de cable con más de 40 años de experiencia;
Relación armoniosa entre el colega y el cliente;
Todos los productos de cable 100% inspección;
Servicio completo después de la venta.
Sección transversal
Superficie en mm2 |
El espesor de
El aislamiento mm |
El espesor de
Las demás:
En el caso de los
|
El espesor de
Cubierta en mm |
Diámetro total
En el caso de los |
Resistencia mínima de
aislamiento en
Se aplicarán las siguientes medidas: |
Resistencia máxima de DC
de a 20°C
MΩ/km |
Peso aproximado
(kg/km) |
| Min |
el máximo |
| Cuatro por dos.5 |
0.8 |
0.3 |
1.5 |
13.4 |
16.1 |
0.001 |
7.98 |
450 |
| 4x4 |
0.8 |
0.3 |
1.5 |
14.4 |
17.4 |
0.0085 |
4.95 |
505 |
| 4x6 |
0.8 |
0.3 |
1.5 |
15.6 |
18.8 |
0.007 |
3.3 |
619 |
| 4x10 |
1 |
0.3 |
1.7 |
19.4 |
23.5 |
0.0065 |
1.91 |
947 |
| 5 por 2.5 |
0.8 |
0.3 |
1.5 |
14.3 |
17.2 |
0.001 |
7.98 |
506 |
| 5x4 |
0.8 |
0.3 |
1.5 |
15.4 |
18.6 |
0.0085 |
4.95 |
586 |
| 5x6 |
0.8 |
0.3 |
1.7 |
16.7 |
20.2 |
0.007 |
3.3 |
737 |
| 5x10 |
1 |
0.3 |
1.7 |
21 |
25.4 |
0.0065 |
1.91 |
1125 |
| 7 por 0.75 |
0.6 |
0.3 |
1.5 |
11.8 |
14.2 |
0.012 |
26 |
317 |
| 7 por 1.0 |
0.6 |
0.3 |
1.5 |
12.2 |
14.7 |
0.011 |
19.5 |
425 |
| 7 por 2.5 |
0.7 |
0.3 |
1.5 |
13.5 |
16.3 |
0.01 |
7.98 |
554 |
| 7x4 |
0.8 |
0.3 |
1.5 |
15.2 |
18.4 |
0.0085 |
4.95 |
701 |
| 7x6 |
0.8 |
0.3 |
1.7 |
18 |
21.7 |
0.007 |
3.30 |
900 |
| 7x10 |
1 |
0.3 |
1.7 |
22.7 |
27.4 |
0.0065 |
1.91 |
1397 |
| 10 por 0.75 |
0.6 |
0.3 |
1.5 |
13.8 |
16.7 |
0.012 |
26 |
449 |
| 10 por 1 |
0.6 |
0.3 |
1.5 |
14.4 |
17.4 |
0.011 |
19.5 |
558 |
| 10 por 1.5 |
0.7 |
0.3 |
1.5 |
16.1 |
19.5 |
0.011 |
13.3 |
753 |
| 10 por 2.5 |
0.8 |
0.3 |
1.7 |
18.8 |
22.7 |
0.01 |
7.98 |
956 |
| 10x4 |
0.8 |
0.3 |
1.7 |
20.5 |
24.8 |
0.0085 |
4.95 |
1203 |
| 10x6 |
0.8 |
0.3 |
1.7 |
22.5 |
27.1 |
0.007 |
3.3 |
1534 |
