Alambre de acero de aluminio del conductor del conductor desnudo de arriba de la transmisión de poder reforzado
Aplicaciones
Se utiliza como cable aéreo desnudo de transmisión y como cable de distribución primario y secundario. ACSR ofrece una resistencia óptima para el diseño de líneas. El trenzado del núcleo de acero variable permite lograr la resistencia deseada sin sacrificar la ampacidad.
Construcción

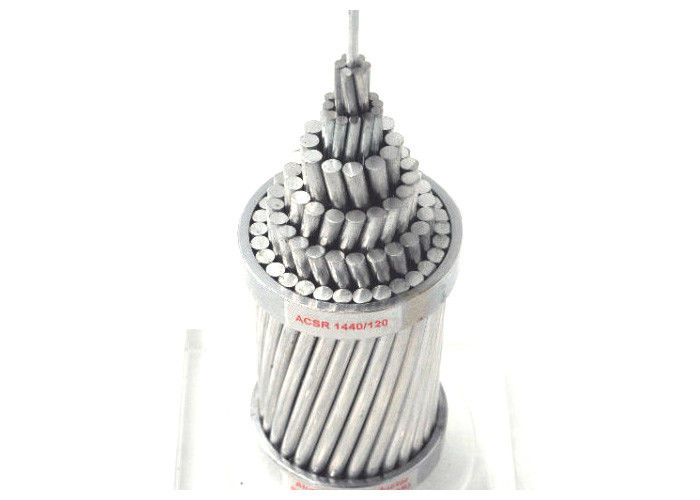

Cables de aleación de aluminio 1350-H-19, trenzados concéntricamente alrededor de un núcleo de acero. El alambre central para ACSR está disponible con galvanizado clase A, B o C; "aluminizado" revestido de aluminio (AZ); O revestido de aluminio (AW). Se dispone de protección adicional contra la corrosión mediante la aplicación de grasa al descorazonador o la infusión de grasa en todo el cable.
Código
Nombre |
Nominal |
Número/Diámetro |
Área calculada mm2 |
Diámetro mm |
Resistencia
≤Ω/km |
Fuerza
kn |
Peso
kg/km |
| AWG o MCM |
Alabama
milímetros |
Acero
milímetros |
Alabama |
Acero |
Total |
| Pavo |
6 |
6/1.68 |
1/1.68 |
13.29 |
2.19 |
15.48 |
5.04 |
2.1586 |
5.24 |
54 |
| Cisne |
4 |
3/2.12 |
1/2.12 |
21.16 |
3.55 |
24,71 |
6.36 |
1.3557 |
8.32 |
85 |
| Swanate |
4 |
7/1.96 |
1/2.61 |
21.16 |
5.35 |
26,51 |
6.53 |
1.3557 |
10.53 |
100 |
| Gorrión |
2 |
6/2.67 |
1/2.67 |
33,61 |
5.61 |
39.22 |
8.01 |
0.8535 |
12.70 |
136 |
| repuesto |
2 |
7/2.47 |
1/3.30 |
33,61 |
8.52 |
42.13 |
8.24 |
0.8535 |
16.11 |
159 |
| Petirrojo |
1 |
6/3.00 |
1/3.00 |
42,39 |
7.10 |
49,49 |
9.00 |
0.6767 |
15,85 |
171 |
| Cuervo |
1/0 |
6/3.78 |
1/3.37 |
53,48 |
8.90 |
62,38 |
10.11 |
0.5364 |
19.32 |
216 |
| Codorniz |
2/0 |
6/3.78 |
1/3.78 |
67,42 |
11.23 |
78,65 |
11.34 |
0,4255 |
23,62 |
273 |
| Paloma |
3/0 |
6/4.25 |
1/4.25 |
85.03 |
14.19 |
99,22 |
12,75 |
0.3373 |
29.41 |
343 |
| Pingüino |
4/0 |
6/477 |
1/4.77 |
107.23 |
17,87 |
125.10 |
14.31 |
0.2675 |
37.06 |
433 |
| Ala de cera |
266,8 |
18/3.09 |
1/3.09 |
135.16 |
7.48 |
142,64 |
15.45 |
0.2133 |
30.27 |
431 |
| Perdiz |
266,8 |
26/2.57 |
7/2.00 |
135.16 |
22.00 |
157,16 |
16.28 |
0.2143 |
50.29 |
546 |
| Avestruz |
300 |
26/2.73 |
7/2.12 |
152.00 |
24,71 |
176,71 |
17.28 |
0.1906 |
56,52 |
614 |
| Esmerejón |
336,4 |
18/3.47 |
1/3.47 |
170,45 |
9.48 |
179,93 |
17,5 |
0.1691 |
38.23 |
544 |
| Pardillo |
336,4 |
26/2.89 |
7/2.25 |
170,45 |
21.81 |
198,26 |
18.31 |
0.1699 |
62,71 |
689 |
| Oriol |
336,4 |
30/2.69 |
7/2.69 |
170,45 |
39,81 |
210.26 |
18.83 |
0.1704 |
77,27 |
784 |
| Paro |
397,5 |
18/3.77 |
1/3.77 |
201.42 |
11.16 |
212,58 |
18,85 |
0.1431 |
43,99 |
642 |
| Brant |
397,5 |
24/3.27 |
7/2.18 |
201.42 |
26.13 |
227,55 |
19.61 |
0,1438 |
64,69 |
762 |
| Ibis |
397,5 |
26/3.14 |
7/2.44 |
201.42 |
32,77 |
234.19 |
19,88 |
0,1438 |
72.11 |
814 |
| Alondra |
397,5 |
30/2.92 |
7/2.92 |
201.42 |
46,97 |
248,39 |
20.44 |
0,1442 |
88,69 |
927 |
| Pelícano |
477 |
18/4.14 |
1/4.14 |
241,68 |
13.42 |
255.10 |
20,70 |
0.1193 |
52.16 |
771 |
| Parpadeo |
477 |
24/3.58 |
7/2.39 |
241,68 |
31.29 |
272,97 |
21.49 |
0,1199 |
76,66 |
915 |
| Halcón |
477 |
26/3.44 |
7/2.67 |
241,68 |
39,42 |
281.10 |
21,79 |
0,1199 |
86,65 |
978 |
| Gallina |
477 |
30/3.20 |
7/3.20 |
241,68 |
56,39 |
298.07 |
22.40 |
0.1201 |
105.34 |
1112 |
| Águila pescadora |
556,5 |
18/4.47 |
1/4.47 |
282.00 |
15,68 |
297,68 |
22.35 |
0,1022 |
60,88 |
899 |
| Perico |
556,5 |
24/3.87 |
7/2.58 |
282.00 |
36,58 |
318.58 |
23.22 |
0.1027 |
88,22 |
1067 |
| Paloma |
556,5 |
26/3.72 |
7/2.89 |
282.00 |
45,94 |
327,94 |
23.55 |
0.1027 |
101.03 |
1140 |
Nuestros Servicios:
Shanghai Shenghua Cable (Group) Co., Ltd es un fabricante profesional de alambres y cables desde hace 20 años en China. Apoyamos ofrecer muchos tipos de alambres y cables, como cables de alimentación eléctrica xlpe/pvc, cables de alimentación de control, cables aéreos, cables ABC, AAC, AAAC, ASCR y cables solares fotovoltaicos XLPO/PVC, etc. Podemos producir los estándares: ASTM, BS, CSA, IEC, ASMC, DIN según sus necesidades.
Acerca de Shenghua:
El mayor fabricante de cables en China.
Catalogado como el número 2 de los 10 principales fabricantes de cables
Tres sucursales figuran entre las 10 principales fábricas de cables de China
Originado en 1950 y encontrado en 1997.
21 sucursales en China
80--tipos de cables disponibles
600: sucursales de ventas y oficinas en todo el mundo
5000--Empleados
1332000 m2--Espacios totales
1100000 km--producción anual de cables
10000000000 RMB--Importe de ventas anuales
