Descripción detallada del producto
| Tensión nominal: |
132kV |
Material: |
Aluminio y acero |
| Solicitud: |
Línea de transmisión aérea |
Forma del conductor: |
Circular |
| Tipo: |
Alto voltaje |
Sección transversal: |
10-800 milímetros cuadrados |

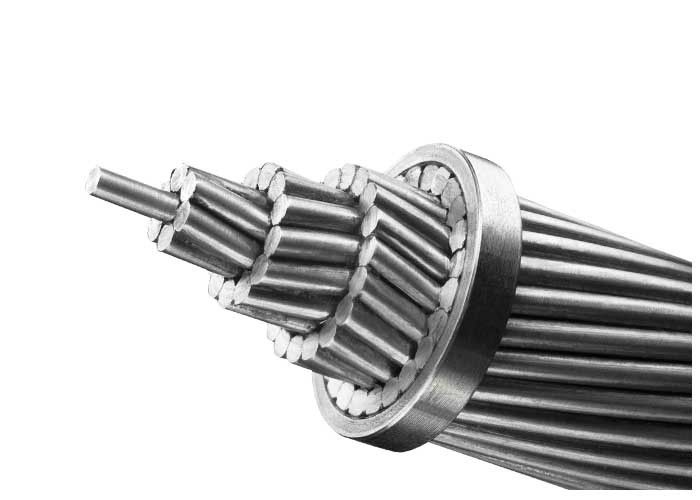

Conductor aéreo de 750AWG 1200AWG ACSR, línea aérea conductor
Cable aéreo ACARIncluya el siguiente código y especificación
Cable aéreo de aleación ACAR ampliamente utilizado en líneas de transmisión de energía con varios niveles de voltaje, ya que tienen las ventajas de alta resistencia mecánica, buena conductividad, resistencia a la corrosión, unidad de volumen ligero, fácil de configurar, resistencia a altas temperaturas, estructura simple, instalación y mantenimiento convenientes, gran capacidad de transmisión y también son adecuados para tender a través de ríos y valles donde existen texturas geográficas especiales.
Estándar del conductor AAC: GB1179-83, IEC1089-91.
Aplicaciones
Adecuado para uso en líneas de distribución de energía o instalaciones fijas. con tensión nominal de hasta 0,6/KV interior/exterior, encerrado en un conducto, en un conducto subterráneo donde no esté sujeto a esfuerzos mecánicos. daño.
Característica
-- Alta resistencia a la tensión, peso ligero, pequeño hundimiento
-- Aluminio con superficie dura, antiextrusión, fácil conexión, construcción de alta eficiencia
-- Una buena resistencia a la fluencia
-- Resistente a la corrosión, larga vida útil
| Tipo |
Descripción |
No. de alambre |
Área de sección
(mm2)
|
| CAA |
Todo conductor de aluminio |
7~127 |
16~1500 |
| AAAC |
Todo conductor de aleación de aluminio |
7~91 |
17~1300 |
| ACSR |
Conductores de aluminio
Acero reforzado
|
7~103 |
16~1250 |
| AACSR |
Conductores de aleación de aluminio
Acero reforzado
|
7~103 |
16~1250 |
| ACAR/AW |
Conductores de aluminio
Aleación de aluminio reforzada.
|
7~103 |
16~1250 |
| ACSW/S |
Conductores de aluminio
Alambre/hilo de acero revestido de aluminio
|
7~103 |
16~1250 |
| GSW |
Alambre de acero galvanizado |
3/2,64~37/4,55 |
16,41~765,99 |
Datos técnicos del conductor ACSR
| BS215 PARTE 2 |
| Código |
Cruz |
No. de cables |
Medidor de alambre |
Diámetro |
masa por |
Clasificado |
Máximo |
| nombre |
sección |
longitud unitaria |
fortaleza |
resistencia CC |
| |
Alabama |
Acero |
Total |
Alabama |
Acero |
Centro |
Cond. |
|
|
a 20ºC |
| |
mm2 |
mm2 |
mm2 |
Alabama |
Acero |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
kN |
ohmios/km |
| LUNAR |
10.6 |
1,77 |
12.4 |
6 |
1 |
1.5 |
1.5 |
1.5 |
4.5 |
42,8 |
4.14 |
2.7027 |
| ARDILLA |
21 |
3.5 |
24,5 |
6 |
1 |
2.11 |
2.11 |
2.11 |
6.33 |
84,7 |
7,87 |
1.3659 |
| GOPHEL |
26.2 |
4.37 |
30,6 |
6 |
1 |
2.36 |
2.36 |
2.36 |
7.08 |
106 |
9.58 |
1.0919 |
| COMADREJA |
31,6 |
5.27 |
36,9 |
6 |
1 |
2.59 |
2.59 |
2.59 |
7,77 |
127,6 |
11.38 |
0.9065 |
| ZORRO |
36,7 |
6.11 |
42,8 |
6 |
1 |
2,79 |
2,79 |
2,79 |
8.37 |
148.1 |
13.21 |
0.7812 |
| HURÓN |
42.4 |
7.07 |
49,5 |
6 |
1 |
3 |
3 |
3 |
9 |
171.2 |
15.27 |
0.6757 |
| CONEJO |
52,9 |
8.81 |
61,7 |
6 |
1 |
3.35 |
3.35 |
3.35 |
10.1 |
213,5 |
18.42 |
0.5419 |
| MINIK |
63.1 |
10.5 |
73,6 |
6 |
1 |
3.66 |
3.66 |
3.66 |
11 |
254,9 |
21.67 |
0.454 |
| MOFETA |
63.2 |
36,9 |
100.1 |
12 |
7 |
2.59 |
2.59 |
7,77 |
13 |
463 |
52,79 |
0.4568 |
| CASTOR |
75 |
12.5 |
87,5 |
6 |
1 |
3,99 |
3,99 |
3,99 |
12 |
302.9 |
25,76 |
0.382 |
| CABALLO |
73,4 |
42,8 |
116.2 |
12 |
7 |
2,79 |
2,79 |
8.37 |
14 |
537.3 |
61.26 |
0.3936 |
| MAPACHE |
78,8 |
13.1 |
92 |
6 |
1 |
4.09 |
4.09 |
4.09 |
12.3 |
318.3 |
27.06 |
0.3635 |
| NUTRIA |
83,9 |
14 |
97,9 |
6 |
1 |
4.22 |
4.22 |
4.22 |
12.7 |
338,8 |
28,81 |
0.3415 |
| GATO |
95,4 |
15.9 |
111.3 |
6 |
1 |
4.5 |
4.5 |
4.5 |
13.5 |
385,3 |
32,76 |
0.3003 |
| LIEBRE |
105 |
17,5 |
122,5 |
6 |
1 |
4.72 |
4.72 |
4.72 |
14.2 |
423,8 |
36.04 |
0.273 |
| PERRO |
105 |
13.6 |
118,5 |
6 |
7 |
4.72 |
1,57 |
4.71 |
14.2 |
394 |
32,65 |
0.2733 |
| COYOTE |
131,7 |
20.1 |
151,8 |
26 |
7 |
2.54 |
1.91 |
5.73 |
15.9 |
520,7 |
45,86 |
0.2192 |
| PUMA |
131,5 |
7.31 |
138,8 |
18 |
1 |
3.05 |
3.05 |
3.05 |
15.3 |
418,8 |
29,74 |
0.2188 |
| TIGRE |
131.2 |
30,6 |
161,9 |
30 |
7 |
2.36 |
2.36 |
7.08 |
16.5 |
602.2 |
57,87 |
0.2202 |
| LOBO |
158.1 |
36,9 |
194,9 |
30 |
7 |
2.59 |
2.59 |
7,77 |
18.1 |
725.3 |
68,91 |
0,1829 |
| DINGO |
158,7 |
8.81 |
167,5 |
18 |
1 |
3.35 |
3.35 |
3.35 |
16.8 |
505.2 |
35,87 |
0,1814 |
| LINCE |
183,4 |
42,8 |
226.2 |
30 |
7 |
2,79 |
2,79 |
8.37 |
19.5 |
841.6 |
79,97 |
0.1576 |
| LINCE |
184.2 |
10.2 |
194,5 |
18 |
1 |
3.61 |
3.61 |
3.61 |
18.1 |
586,7 |
40,74 |
0.1562 |
| PANTERA |
212.1 |
49,5 |
261,5 |
30 |
7 |
3 |
3 |
9 |
21 |
973.1 |
92,46 |
0.1363 |
| JAGUAR |
210,6 |
11.7 |
222,3 |
18 |
1 |
3.86 |
3.86 |
3.86 |
19.3 |
670,8 |
46,57 |
0.1366 |
| LEÓN |
238,3 |
55,6 |
293,9 |
30 |
7 |
3.18 |
3.18 |
9.54 |
22.3 |
1093.4 |
100.47 |
0.1213 |
| OSO |
264,4 |
61,7 |
326.1 |
30 |
7 |
3.35 |
3.35 |
10.1 |
23,5 |
1213.4 |
111,5 |
0.1093 |
| CABRA |
324.3 |
75,7 |
400 |
30 |
7 |
3.71 |
3.71 |
11.1 |
26 |
1488.2 |
135.13 |
0.0891 |
| OVEJA |
375.1 |
87,5 |
462,6 |
30 |
7 |
3,99 |
3,99 |
12 |
27,9 |
1721.3 |
156,3 |
0.0771 |
| ANTÍLOPE |
374.1 |
48,5 |
422,6 |
54 |
7 |
2,97 |
2,97 |
8.91 |
26,7 |
1413.8 |
118,88 |
0.0773 |
| BISONTE |
381,7 |
49,5 |
431.2 |
54 |
7 |
3 |
3 |
9 |
27 |
1442.5 |
121.3 |
0.0758 |
| CIERVO |
429,6 |
100.2 |
529,8 |
30 |
7 |
4.27 |
4.27 |
12.8 |
29,9 |
1971.4 |
179 |
0.0673 |
| CEBRA |
428,9 |
55,6 |
484,5 |
54 |
7 |
3.18 |
3.18 |
9.54 |
28.6 |
1620.8 |
131,92 |
0.0674 |
| ALCE |
477.1 |
111.3 |
588,5 |
30 |
7 |
4.5 |
4.5 |
13.5 |
31,5 |
2189,5 |
198,8 |
0.0606 |
| CAMELLO |
476 |
61,7 |
537,7 |
54 |
7 |
3.35 |
3.35 |
10.1 |
30.2 |
1798.8 |
146,4 |
0.0608 |
|
ALCE
|
528,5 |
68,5 |
597 |
54 |
7 |
3.53 |
3.53 |
10.6 |
31,8 |
