Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ASTM A475, BS 183:1972
Detalles del producto
Conductor:
Alambre de acero galvanizado
Nombre de CÓDIGO:
GSW
Diámetro de un solo alambre:
1,24-2,50
Resistencia a la tracción:
1290mpa~1620mpa
Peso del zinc:
195g/m²~290g/m²
Solicitud:
Núcleo de ACSR
Resaltar:

Conductores desnudos de alambre de acero galvanizado

,

ACSR Conductor de ferrocarril ASTM A475

,

Conductor desnudo con certificación ASTM

Términos de Pago y Envío
Cantidad de orden mínima
los 0.5KM
Precio
0.10-20.99USD/m
Detalles de empaquetado
Tambor de madera o tambor de acero
Tiempo de entrega
5 días o más
Condiciones de pago
LC, D/A, D/P, T/T, Western Union,
Descripción del Producto

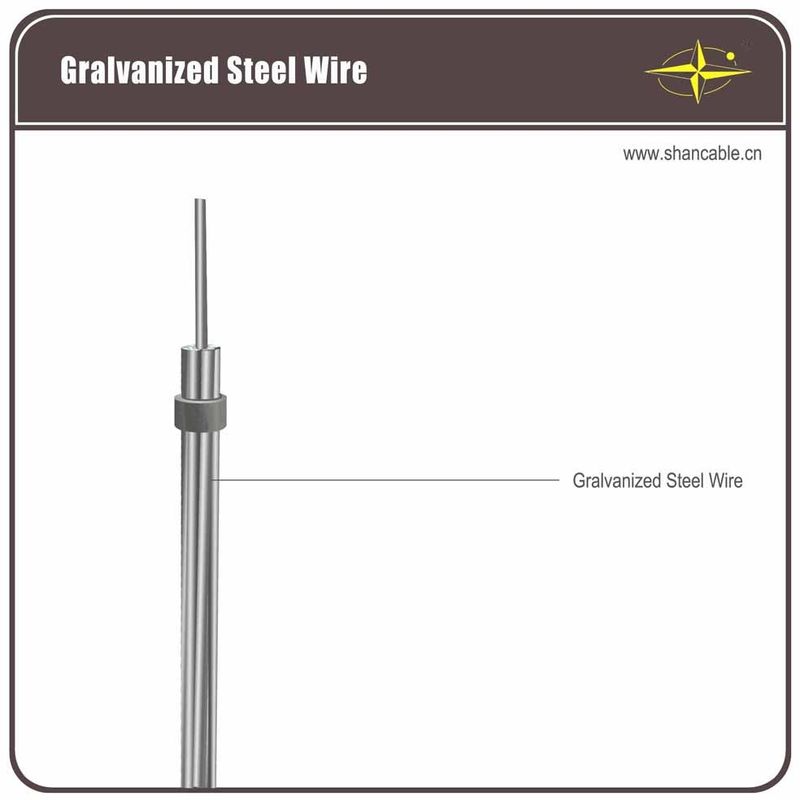

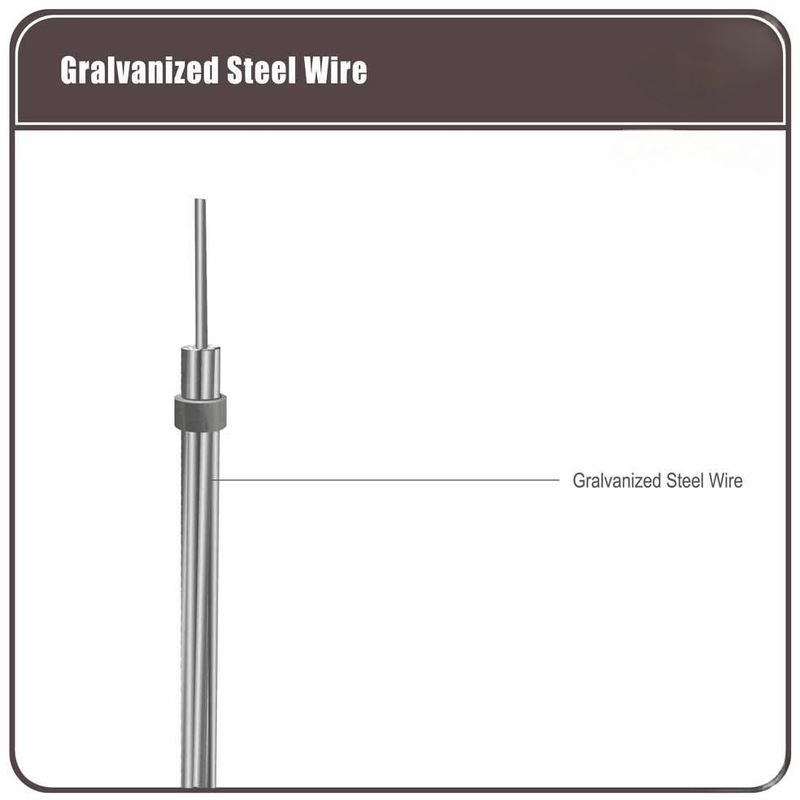

Cable de acero galvanizado conductor desnudo, conductor de riel ACSR, certificación ASTM A475



El producto de alambre de acero galvanizado (GSW) se utiliza para el cordón del conductor ACSR (conductor de aluminio reforzado con acero). Siendo la empresa líder en esta industria, el GSW fabricado por Shenghua tiene una excelente propiedad mecánica, la mejor calidad de recubrimiento y un buen estado de superficie.



 Diámetro(mm)

Resistencia a la tracción(Mpa)

Peso de Zinc(g/m2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230

3.00~3.50

1290~1550

245

3.50~4.25

1290~1520

260

4.25~4.75

1290~1520

275

4.75~5.50

1290~1520

290







Nivel de Intensidad Diámetro del Alambre Resistencia Mínima a la Tracción Tensión Mínima con 1% Alargamiento Mínimo Número Mínimo de 360° Diámetro de Prueba


Tracción Alargamiento Porcentaje Cuando L=250 torsiones Mandril

mm
mpa mpa %

múltiple

>1.24~2.25 1340 1170 3.0
16 1

>2.25~2.75 1310 1140 3.0
16 1

>2.75~3.00 1310 1140 3.5
16 1
General >3.00~3.50 1290 1100 3.5
14 1

>3.50~4.25 1290 1100 4.0
12 1

>4.25~4.75 1290 1100 4.0
12 1

>4.75~5.50 1290 1100 4.0
12 1

>1.24~2.25 1450 1310 2.5
16 3

>2.25~2.75 1410 1280 2.5
16 3

>2.75~3.00 1410 1280 3.0
16 4
Alto >3.00~3.50 1410 1240 3.0
14 4

>3.50~4.25 1380 1170 3.0
12 4

>4.25~4.75 1380 1170 3.0
12 4

>4.75~5.50 1380 1170 3.0
12 4

>1.24~2.25 1620 1450 2.0
14 4

>2.25~2.75 1590 1410 2.0
14 4

>2.75~3.00 1590 1410 2.5
12 5
Muy Alto >3.00~3.50 1550 1380 2.5
12 5

>3.50~4.25 1520 1340 2.5
10 5

>4.25~4.75 1520 1340 2.5
10 5

>4.75~5.50 1520 1270 2.5
10 5










ASTM A475


Número de Alambres Diámetro Aprox. del Hilo Siemens Alto Extra Alto Peso Aprox.



/Diámetro

Grado Martin Grado de Resistencia Grado de Resistencia





Pulgada mm kN kN kN kg/km

3/2.64 7/32 5.56 10.409 15.569 21.796 131

3/3.05 1/4 6.35 13.523 21.040 29.981 174


3/3.05 1/4 6.35 - - - 174

3/3.30 9/32 7.14 15.035 23.398 33.362 204


3/3.68 5/16 7.94 18.193 28.246 40.479 256


3/4.19 3/8 9.52 24.732 37.187 52.489 328

7/1.04 1/8 3.18 4.048 5.916 8.140 49

7/1.32 5/32 3.97 6.539 9.519 13.078 76


7/1.57 3/16 4.76 8.452 12.677 17.748 108

7/1.65 3/16 4.76 - - - 118


7/1.83 7/32 5.56 11.387 17.126 24.020 145

7/2.03 1/4 6.35 14.012 21.129 29.581 181


7/2.36 9/32 7.14 18.905 28.469 39.812 243

7/2.64 5/16 7.94 23.798 35.586 49.820 305


7/2.77 5/16 7.94 - - - 335

7/3.05 3/8 9.52 30.915 48.040 68.503 407


7/3.68 7/16 11.11 41.591 64.499 92.523 594

7/4.19 1/2 12.70 53.823 83.627 119.657 768


7/4.78 9/16 14.29 69.837 108.981 155.688 991

7/5.26 5/8 15.88 84.961 131.667 188.605 1211


19/2.54 1/2 12.70 56.492 84.961 118.768 751

19/2.87 9/16 12.49 71.616 107.202 149.905 948


19/3.18 5/8 15.88 80.513 124.995 178.819 1184

19/3.81 3/4 19.05 116.543 181.487 259.331 1719


19/4.50 7/8 22.22 159.691 248.211 354.523 2352

19/5.08 1 25.40 209.066 325.610 464.839 2384


37/3.63 1 25.40 205.508 319.827 456.832 3061

37/4.09 11/8 28.58 262.000 407.457 581.827 4006


37/4.55 11/4 31.75 324.720 505.318 721.502 4833











BS 183:1972
Número de Aprox.

Carga Mínima de Rotura del Hilo


Peso Aprox.
Alambres/Diámetro Diámetro del Hilo Grado 350 Grado 480 Grado 700 Grado 850 Grado 1000 Grado 1150 Grado 1300


mm kN kN kN kN kN kN kN
kg/km
3/1.80 3.9 2.65 3.66 - - - - - 60
3/2.65 5.7 5.80 7.95 - - - - - 130
3/3.25 7.0 8.70 11.95 - - - - - 195
3/4.00 8.6 13.20 18.10 - - - - - 295
4/1.80 4.4 3.55 4.90 - - - - - 80
4/2.65 6.4 7.70 10.60 - - - - - 172
4/3.25 7.9 11.60 15.90 - - - - - 260
4/4.00 9.7 17.60 24.10 35.20 - - - - 390
5/1.50 4.1 3.10 4.24 6.18 - - - - 69
5/1.80 4.9 4.45 6.10 8.90 - - - - 95
5/2.65 7.2 9.65 13.25 19.30 - - - - 220
5/3.25 8.8 14.50 19.90 29.00 - - - - 320
5/4.00 10.8 22.00 30.15 43.95 - - - - 490
7/0.56 1.7 0.60 0.83 1.20 - 1.70 1.98 2.24 14
7/0.71 2.1 0.97 1.33 1.94 - 2.75 3.19 3.60 28
7/0.85 2.6 1.39 1.90 2.80 - 3.95 4.57 5.15 31
7/0.90 2.7 1.55 2.14 3.1 - 4.45 5.12 5.80 35
7/1.00 3.0 1.92 2.64 3.85 - 5.50 6.32 7.15 43
7/1.25 3.8 3.01 4.10 6.00 - 8.55 9.88 11.15 67
7/1.40 4.2 3.75 5.17 7.54 9.16 10.75 12.35 14.00 84
7/RS* 4.3 3.85 5.28 7.70 9.35 11.00 12.65 14.30 86
7/1.60 4.8 4.90 6.75 9.85 11.95 14.10 16.20 18.30 110
7/1.80 5.4 6.23 8.55 12.45 - 17.80 20.50 23.20 140
7/2.00 6.0 7.70 10.55 15.40 - 22.00 25.30 28.60 170
7/2.36 7.1 10.70 14.70 21.40 - 30.60 35.20 39.80 240
7/2.65 8.0 13.50 18.50 27.00 - 38.60 44.40 50.20 300
7/3.00 9.0 17.30 23.75 34.65 - 49.50 56.90 64.30 392
7/3.15 9.5 19.10 26.20 38.20 - 54.55 62.75 70.90 430
7/3.25 9.8 20.30 27.85 40.65 - 58.05 66.80 75.50 460
7/3.65 11.0 25.60 35.15 51.25 - 73.25 84.20 95.20 570
7/4.00 12.0 30.90 42.20 61.60 - 88.00 101.0 114.00 690
7/4.25 12.8 34.75 47.65 69.50 - 99.30 114.0 129.00 780
7/4.75 14.0 43.40 59.45 86.80 - 124.0 142.7 161.3 970
19/1.00 5.0 5.22 7.16 10.45 - 14.92 17.16 19.40 120
19/1.25 63 8.16 11.19 16.32 - 23.32 26.81 30.31 180
19/1.40 7.0 10.24 14.04 20.47 - 29.25 33.64 38.02 230
19/1.60 8.0 13.37 18.35 26.75 - 38.20 43.93 49.66 300
19/2.00 10.0 20.90 28.65 41.78 50.74 59.69 68.64 77.60 470
19/2.50 12.5 32.65 44.80 65.29 79.28 93.27 107.3 121.3 730
19/3.00 15.0 47.00 64.50 94.00 114.1 134.3 154.5 174.6 1050
19/3.55 17.8 65.80 90.27 131.6 159.9 188.0 216.3 244.5 1470
19/4.00 20.0 83.55 114.6 167.1 203.0 238.7 274.6 310.4 1870
19/4.75 23.8 117.85 161.6 235.7 286.0 336.7 387.2 437.7 2630
