Qingdao Yilan Cable Co., Ltd.
Correo electrónico sales6@holdonecable.com TEL 86--13061211625
Hogar > Productos > Conductor desnudo >

Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ASTM A475, BS 183:1972
Detalles del producto
Conductor:
Alambre de acero galvanizado
Solicitud:
sistema de transmisión de poder
Aislamiento:
NO
Vaina:
NO
Diámetro:
5.5 mm ~ 37.5 mm
No. de cables:
3 mm²~37 mm²
Resaltar:

all aluminium alloy conductor

,

acsr conductor

Términos de Pago y Envío
Cantidad de orden mínima
los 0.5KM
Precio
0.10-10.99USD/m
Detalles de empaquetado
Tambor de madera o tambor de acero
Tiempo de entrega
10Days o más
Condiciones de pago
LC, D/A, D/P, T/T, Western Union,
Capacidad de la fuente
el 1000KM POR MES
Descripción del Producto

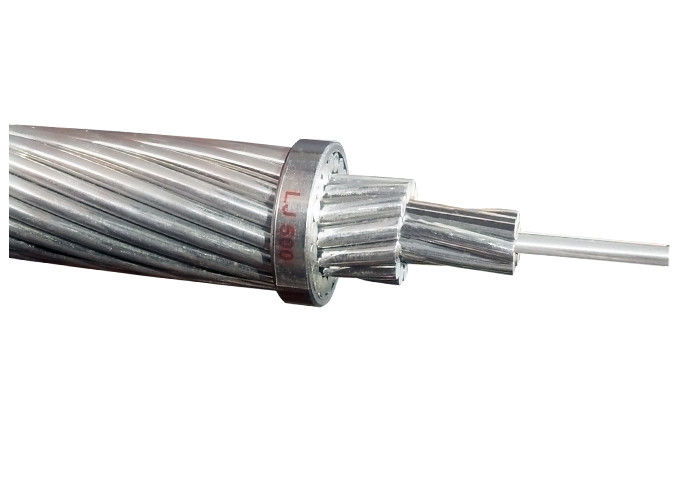

Conductor desnudo revestido del cinc del alambre de acero GSW para el sistema de transmisión de poder



Presupuesto


El producto alambre de acero galvanizado (GSW) se utiliza para el cable del conductor ACSR (conductor de aluminio reforzado con acero). Siendo la empresa líder de esta industria, el GSW fabricado por Shenghua tiene excelentes propiedades mecánicas, la mejor calidad de recubrimiento y buen estado de superficie.





 Diámetro (mm)

Resistencia a la tracción (Mpa)

Peso del zinc (g/m2)

1,24 ~ 2,25

1340~1620

185~215

2,25~3,00

1310~1590

230


3,00~3,50

1290~1550

245


3,50~4,25

1290~1520

260


4,25~4,75

1290~1520

275


4,75~5,50

1290~1520

290








Nivel de intensidad Diámetro del alambre Mín. De tensión Mín. Estrés con 1% Mín. Extensión Mín. Número de 360° Diámetro de prueba


Fortaleza Extensión Porcentaje cuando L=250 giros
Ánima

milímetros
mpa mpa %


múltiple

>1,24~2,25 1340 1170 3.0
16
1

>2,25~2,75 1310 1140 3.0
16
1

>2,75~3,00 1310 1140 3.5
16
1
General >3,00~3,50 1290 1100 3.5
14
1

>3,50~4,25 1290 1100 4.0
12
1

>4,25~4,75 1290 1100 4.0
12
1

>4,75~5,50 1290 1100 4.0
12
1

>1,24~2,25 1450 1310 2.5
16
3

>2,25~2,75 1410 1280 2.5
16
3

>2,75~3,00 1410 1280 3.0
16
4
Alto >3,00~3,50 1410 1240 3.0
14
4

>3,50~4,25 1380 1170 3.0
12
4

>4,25~4,75 1380 1170 3.0
12
4

>4,75~5,50 1380 1170 3.0
12
4

>1,24~2,25 1620 1450 2.0
14
4

>2,25~2,75 1590 1410 2.0
14
4

>2,75~3,00 1590 1410 2.5
12




5
muy alto >3,00~3,50 1550 1380 2.5
12
5

>3,50~4,25 1520 1340 2.5
10
5

>4,25~4,75 1520 1340 2.5
10
5

>4,75~5,50 1520 1270 2.5
10
5








ASTM A475
Número de cables Aprox. Diámetro de la hebra. Conductancia (S) Alto Extra alto Aprox. Peso
/Día.

Martín Grado Grado de fuerza Grado de fuerza

Pulgada milímetros kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7,94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7,94 23.798 35.586 49.820 305
7/2.77 5/16 7,94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15,88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15,88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28,58 262.000 407.457 581.827 4006
37/4.55 11/4 31,75 324.720 505.318 721.502 4833










PROCESO DE DAR UN TÍTULO


All Aluminium Alloy Bare Conductors (AAAC) Concentric Lay Stranded
