Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC

Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC

Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación IEC61089, ASTM B232, EN51082
Detalles del producto
Conductor externo:
Aluminio
Conductor interno:
Acero
Área transversal:
12mm²~900mm²
No. de cables:
7 piezas ~ 73 piezas
Aislamiento:
NO
Tipo:
alto voltaje
Solicitud:
Sistema de energía aérea
Resaltar:

aaac conductor

,

acsr conductor

Términos de Pago y Envío
Cantidad de orden mínima
los 0.5KM
Precio
0.10-10.99USD/m
Detalles de empaquetado
Tambor de madera o tambor de acero
Tiempo de entrega
15Days o más
Condiciones de pago
LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente
el 1000KM POR MES
Descripción del Producto

Conductor desnudo trenzado endecha concéntrica de alto voltaje AAC AAAC ACSS/TW ACCC





  • Lugar de origen: Shanghai, China (continental)
  • Nombre de la marca: SHAN, OEM
  • Número de modelo: Conductor aéreo ACSR, AAC, AAAC, ACSS/TW, ACCC, AACSR, ACAR
  • Material de aislamiento: conductor desnudo
  • Tipo: Aéreo, Media Tensión, Alta Tensión, Conductor desnudo de baja tensión
  • Aplicación: Línea de distribución y línea de transmisión aérea, de conductores aéreos
  • Material del conductor: aluminio o aleación de aluminio, aluminio, aleación de aluminio, acero, núcleo de carbono
  • Chaqueta: conductor desnudo
  • Nombre del productor: Conductor aéreo ACSR AAC AAAC ACSS ACCC ACAR Conductor desnudo
  • Aislamiento: Conductor desnudo sin aislamiento
  • Uso: Red estatal, central eléctrica, línea de transmisión, línea aérea
  • Estándar: BS, ASTM, IEC
  • Puerto de embarque: Shanghai
  • Certificados: ISO, CCC, KEMA
  • Alta calidad: PICC garantizado







Solicitud

El conductor desnudo:AAC,AAAC,ACSR,AACSR,ACAR y acero galvanizado conire, se utilizan en instalaciones eléctricas aéreas.Líneas de transmisión y distribución de energía eléctrica con diversos grados de tensión.

Construcción: Alambres desnudos de aleación de aluminio 1350-H19, trenzados concéntricamente alrededor de un alambre con núcleo de acero recubierto galvanizado Clase A. ACSR consta de un núcleo de acero galvanizado de 1 alambre, 7 alambres, 19 alambres, etc. rodeado por capas concéntricas de alambre de aluminio.


Estándares

Nuestro conductor desnudo puede cumplir o superarel tema de las normas internacionales de cable, tales como:IEC 61089, BS 215 parte 1(AAC), BS 215 parte 2, BS 324201 (AAAC), DIN 48201 parte 5 (AAC), DIN 48204, ASTM B231(AAC), ASTM B232(ACSR), BS EN 50182, BS EN 50183(AAAC), GB/T 1179-2008. TambiénAceptamos al OEM y al nuevo cable de diseño como clientes.

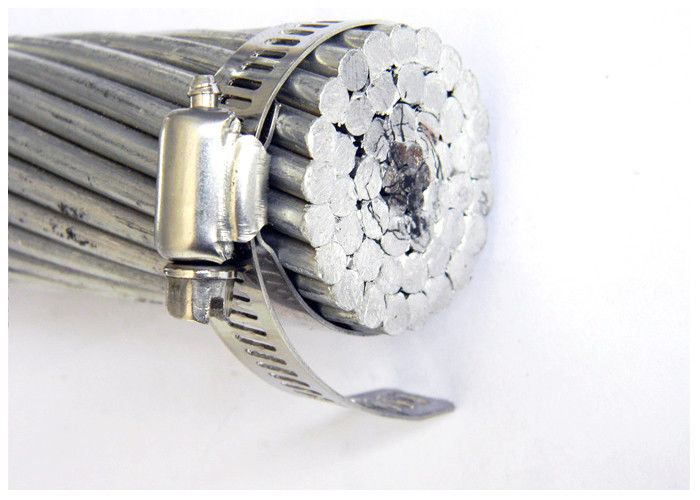

Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC 0








Especificación

1. Conductor de aluminio

2. Concéntrico-lay-varado

3. Revestimiento de acero reforzado

4. Normas ASTM, BS, CSA, DIN, IEC, etc.


Siguiendo las normas americanas (ASTM)

Alambre de aluminio B-230, 1350-H19 para fines eléctricos

B-231 Conductores de aluminio, trenzados concéntricos

B-232 Conductores de aluminio, trenzados concéntricos, reforzados con acero recubierto (ACSR)

B-341 Alambre con núcleo de acero recubierto de aluminio para conductores de aluminio, reforzado con acero (ACSR/AZ)

B-498 Alambre con núcleo de acero recubierto de zinc para conductores de aluminio, reforzado con acero (ACSR/AZ)










Tipo Descripción No. de alambre Área de sección
(milímetros2)
CAA Todo conductor de aluminio 7~127 16~1500
AAAC Todo conductor de aleación de aluminio 7~91 17~1300
ACSR Conductores de aluminio
Acero reforzado		 7~103 16~1250
AACSR Conductores de aleación de aluminio
Acero reforzado		 7~103 16~1250
ACAR/AW Conductores de aluminio
Aleación de aluminio reforzada.		 7~103 16~1250
ACSW/S Conductores de aluminio
Alambre/hilo de acero revestido de aluminio		 7~103 16~1250
GSW Alambre de acero galvanizado 3/2,64~37/4,55 16,41~765,99















ACSR


    Área total   Trenzado y alambre Aprox.   Peso   Nominal Máx. corriente continua
Nombre del código Nominal Alabama. Calle. Total Diámetro En general       Rotura Resistencia en
  AWG o       Alabama. Calle. Diámetro Alabama. Calle. Total Carga 20℃
  mcm milímetros2 milímetros2 milímetros2 milímetros milímetros milímetros kg/km kg/km kg/km kN Ω/km
Pavo 6 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54 5.24 2.1586
Cisne 4 21.16 3.55 24,71 3/2.12 1/2.12 6.36 58 27 85 8.32 1.3557
Swanate 4 21.16 5.35 26,51 7/1.96 1/2.61 6.53 58 42 100 10.53 1.3557
Gorrión 2 33,61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 12.70 0.8535
repuesto 2 33,61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 16.11 0.8535
Petirrojo 1 42,39 7.10 49,49 6/3.00 1/3.00 9.00 116 55 171 15,85 0.6767
Cuervo 1/0 53,48 8.90 62,38 6/3.37 1/3.37 10.11 147 69 216 19.32 0.5364
Codorniz 2/0 67,42 11.23 78,65 6/3.78 1/3.78 11.34 185 88 273 23,62 0,4255
Paloma 3/0 85.03 14.19 99,22 6/4.25 1/4.25 12,75 233 110 343 29.41 0.3373
Pingüino 4/0 107.23 17,87 125.10 6/4.77 1/4.77 14.31 294 139 433 37.06 0.2675
Ala de cera 266,8 135.16 7.48 142,64 18/3.09 1/3.09 15.45 373 58 431 30.27 0.2133
Perdiz 266,8 135.16 22.00 157,16 26/2.57 7/2.00 16.28 374 172 546 50.29 0.2143
Avestruz 300 152.00 24,71 176,71 26/2.73 7/2.12 17.28 421 193 614 56,52 0.1906
Esmerejón 336,4 170,45 9.48 179,93 18/3.47 1/3.47 17.50 470 74 544 38.23 0.1691
Pardillo 336,4 170,45 27,81 198,23 26/2.89 7/2.25 18.31 472 217 689 62,71 0.1699
Oriol 336,4 170,45 39,81 21.026 30/2.69 7/2.69 18.83 473 311 784 77,27 0.1704
Paro 397,5 201.42 11.16 212,58 18/3.77 1/3.77 18,85 555 87 642 43,99 0.1431
Brant 397,5 201.42 26.13 227,55 24/3.27 7/2.18 19.61 558 204 762 64,69 0,1438
Ibis 397,5 201.42 32,77 234.19 26/3.14 7/2.44 19,88 558 256 814 72.11 0,1438
Alondra 397,5 201.42 46,97 248,39 30/2.92 7/2.92 2044 560 367 927 88,69 0,1442
Pelícano 477 241,68 13.42 255.10 18/4.14 1/4.14 2070 666 105 771 52.16 0.1193
Parpadeo 477 241,68 31.29 272,97 24/3.58 7/2.39 21.49 670 245 915 76,66 0,1199
Halcón 477 241,68 39,42 281.10 26/3.44 7/2.67 21,79 670 308 978 86,65 0,1199
Gallina 477 241,68 56,39 298.07 30/3.20 7/3.20 22.40 671 441 1112 105.34 0.1201
Águila pescadora 556,5 282.00 15,68 297,68 18/4.47 1/4.47 22.35 777 122 899 60,88 0,1022
Perico 556,5 282.00 36,58 318.58 24/3.87 7/2.58 23.22 781 286 1067 88,22 0.1027
Paloma 556,5 282.00 45,94 327,94 26/3.72 7/2.89 23.55 781 359 1140 101.03 0.1027
Águila 556,5 282.00 65,81 347,81 30/3.46 7/3.46 24.21 783 515 1298 122,92 0.1030
Pavo real 605 306.58 39,74 346.32 24/4.03 7/2.69 24.20 849 311 1160 95,88 0.0945
Pichón 605 306.58 49,94 356,52 26/3.87 7/3.01 24.51 850 390 1240 108.14 0.0945
pato de madera 605 306.58 71,55 378.13 30/3.61 7/3.61 25.25 851 560 1411 128,84 0.0947
verde azulado 605 306.58 69,87 376,45 30/3.61 19/2.16 25.24 851 548 1399 133,59 0.0947
Pájaro real 636 322.26 17,90 340.16 18/4.78 1/4.78 23,88 889 139 1028 69,55 0.08945
Torre 636 322.26 41,81 364.07 24/4.14 7/2.76 24,84 893 326 1219 100.83 0.08989
Cascanueces 636 322.26 52,45 374,71 26/3.97 7/3.09 25.15 893 409 1302 111,80 0.08989
negrón 636 322.26 75,22 397,48 30/3.70 7/3.70 25,88 895 589 1484 135,44 0.09011
Garceta 636 322.26 73,55 395.81 30/3.70 19/2.22 25,90 894 576 1470 140.30 0.09011
Rápido 636 322.26 8,96 331.22 36/3.38 1/3.38 23,62 888 70 958 60,52 0.08945
Flamenco 666,6 337,34 43,81 381,55 24/4.23 7/2.82 25.40 936 342 1278 105,66 0.08577
alcatraz 666,6 337,34 55.03 392,77 26/4.07 7/3.16 25,76 936 429 1365 117,33 0.08577
Zanco 715,5 362,58 46,97 409.55 24/4.39 7/2.92 26.31 1005 367 1372 113.35 0.07989
Estornino 715,5 362,58 59.03 421.61 26/4.21 7/3.28 26,68 1005 461 1466 125,91 0.07989
Malvís 715,5 362,58 82,58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 153,94 0.08009
Charrán 795 402.84 27,87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 97,37 0.07191
Cóndor 795 402.84 52.19 455.03 54/3.08 7/3.08 27,72 1116 408 1524 124,45 0.07191
Cuco 795 402.84 52.19 455.03 24/4.62 7/3.08 27,74 1116 408 1524 123,94 0.07191
Pato 795 402.84 65,61 468.35 26/4.44 7/3.45 28.11 1116 512 1628 139,92 0.07191
