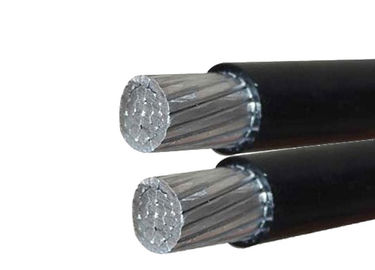

Cable aéreo aislado XLPE negro del manojo para las líneas de arriba de la distribución
Descripción de producto detallada
ABC telegrafía
(Cable de descenso del servicio)
1. Conducta de aluminio trenzada
2. Aislamiento del PE o de XLPE
3. ACSR, alambre de mensajero de AAAC
Uso
Se prefiere al uso del descenso del servicio (cables de ABC) en vez de los conductores sin aislar
en las redes de la baja tensión. el descenso del servicio (cables de ABC) se utiliza especialmente en las áreas
donde está costoso el coste de redes de subterráneo y también
para la electrificación de zonas rurales tenga gusto de los pueblos.
Voltaje
Voltaje clasificado U0/U = 0,6 /1 kilovoltio
VAC de voltaje de la prueba 5 kilovoltios
Datos técnicos
Temperatura de funcionamiento máximo 90 grados
Temperatura máxima del cortocircuito 250 grados. El descenso del servicio (cables de ABC) se utiliza especialmente en las áreas donde está costoso el coste de redes de subterráneo y también para la electrificación de zonas rurales como pueblos.
Charaters técnicos de ABC basados en ASTM estándar ANSI/ICEA S-76-474 y NFC 33-209
Horario de detalles técnicos
| Conductor de la fase | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de corazones | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de alambres | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diámetro de la base aislada | milímetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Grado actual en el viento inmóvil, ambiente | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conductor temperature=75℃ | |||||||||
| Conductor del mensajero | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado rompiendo la carga | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conductor del alumbrado público | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cable terminado | |||||||||
| Diámetro aproximadamente total | milímetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso de cable | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
