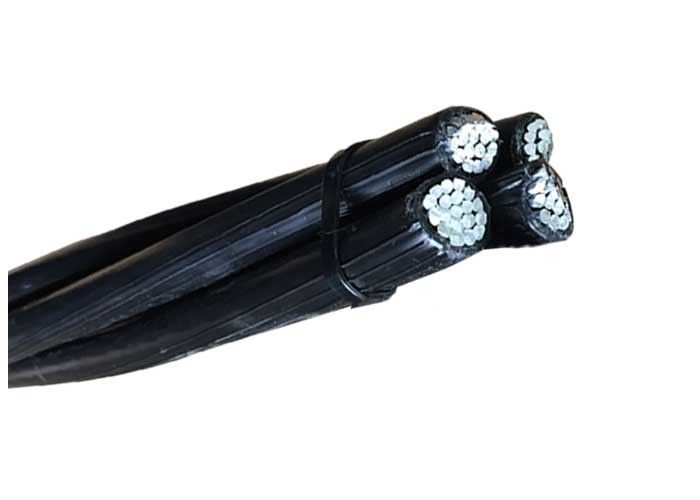

Cable de descenso estándar del servicio del N-F C 11-201 usado para la línea de transmisión de arriba
Los cables liados antena diseñados para las líneas de arriba de la distribución tienen un mensajero neutral aislado hecho de AAAC, que el conductor de aluminio aislado de la fase helicoidal se hiere sobre ella. Los cables son clasificados en 0.6/1 (1,2) kilovoltios y se ajustan a IEC60502.
ESTÁNDARES
Nacional: N-F C 11-201; N-F C 33-209
DESCRIPCIÓN
USO
Los conductores liados servicio del ALUMINIO N-F C 33-209 se utilizan para las redes del tributario de los edificios del poder y de sus redes internas.
CARACTERÍSTICAS
Los cables liados del conductor tienen conductores de aluminio, aislados con XLPE, tienen buena durabilidad y resistencia termal.
Algunas otras características importantes del cable son:
Resistencia de radiación ultravioleta,
Resistencia de ozono,
Alta fuerza dieléctrica,
Luz y fácil dirigir.
INSTALACIÓN
Los procedimientos de estándar del N-F C 11-201 determinan los procedimientos de instalación para las líneas aéreas de la baja tensión.
Estos cables NO SE PERMITEN ser enterrados, incluso en conductos.
MARCADO
Neutral:
211 N-F C 33-209 211" número de la fabricación”, tinta de las “marcas métricas” impresa.
Fase 1, 2, 3:
el número de identificación se imprime y se graba en relieve en el aislamiento.
Alambre experimental n°1: la línea blanca continua se imprime en el aislamiento
Alambre experimental n°2: ninguna marca
CARACTERÍSTICAS ELÉCTRICAS
Voltaje clasificado: 0.6/1 kilovoltios
Voltaje de la prueba: 4 kilovoltios de CA
Resistencia a las oleadas del voltaje: 1.2/50µs con una polaridad positiva o negativa y un valor máximo de 20 kilovoltios.
NFC 33-209
| Número de corte transversal del nominal de los corazones x | Diámetro de Overal | Peso | Resistencia máxima del conductor | Carga de fractura mínima | Grado actual |
|---|---|---|---|---|---|
| No.×mm^2 | milímetro | Kg/Km | Ω/Km | KN | A |
| RM 2x10 | 12,8 | 93 | 3,080 | 1,5 | 38 |
| RM 4x10 | 15,4 | 183 | 3,080 | 1,5 | 38 |
| RM 2x16 | 14,8 | 129 | 1,910 | 2,3 | 72 |
| 2x16 RN + 2x1.5 CON REFERENCIA A | 14,8 | 176 | 1.910/12.100 | 2,3 | 72 |
| RM 4x16 | 17,8 | 257 | 1,910 | 2,3 | 72 |
| 4x16 RN + 2x1.5 CON REFERENCIA A | 17,8 | 304 | 1.910/12.100 | 2,3 | 72 |
| RM 2x25 | 18,0 | 202 | 1,200 | 3,8 | 107 |
| RM 2x25 + 2x1.5 CON REFERENCIA A | 18,0 | 249 | 1.200/12.100 | 3,8 | 107 |
| RM 4x25 | 21,7 | 404 | 1,200 | 3,8 | 107 |
| RM 4x25 + 2x1.5 CON REFERENCIA A | 21,7 | 451 | 1.200/12.100 | 3,8 | 107 |
| RM 2x35 | 20,8 | 269 | 0,868 | 5,2 | 132 |
| RM 2x35 + 2x1.5 CON REFERENCIA A | 20,8 | 316 | 0.868/12.100 | 5,2 | 132 |
| RM 4x35 | 25,1 | 539 | 0,868 | 5,2 | 132 |
| RM 4x35 + 2x1.5 CON REFERENCIA A | 25,1 | 586 | 0.868/12.100 | 5,2 | 132 |
| RM 2x50 | 23,4 | 352 | 0,641 | 7,6 | 165 |
| RM 2x50 + 2x1.5 CON REFERENCIA A | 23,4 | 399 | 0.641/12.100 | 7,6 | 165 |
| RM 1x54.6 + RM 3x25 | 21,7 | 507 | 0.630/1.200 | 3,8 | 107 |
| RM 1x54.6 + RM 3x25 + RM 1x16 | 24,3 | 573 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| RM 1x54.6 + RM 3x25 + RM 2x16 | 29,7 | 639 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| RM 1x54.6 + RM 3x25 + RM 3x16 | 31,1 | 705 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| RM 1x54.6 + RM 3x35 | 25,1 | 615 | 0.630/0.868 | 5,2 | 132 |
| RM 1x54.6 + RM 3x35 + RM 1x16 | 28,1 | 680 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| RM 1x54.6 + RM 3x35 + RM 2x16 | 34,3 | 748 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| RM 1x54.6 + RM 3x35 + RM 3x16 | 35,9 | 814 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| RM 1x54.6 + RM 3x35 + RM 1x25 | 28,1 | 714 | 0.630/0.868/1.200 | 5.2/3.8 | 132/107 |
| RM 1x54.6 + RM 3x50 | 28,2 | 741 | 0.630/0.641 | 7,6 | 165 |
| RM 1x54.6 + RM 3x50 + RM 1x16 | 31,6 | 806 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| RM 1x54.6 + RM 3x50 + RM 2x16 | 38,6 | 875 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| RM 1x54.6 + RM 3x50 + RM 3x16 | 40,4 | 940 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| RM 1x54.6 + RM 3x50 + RM 1x25 | 31,6 | 841 | 0.630/0.641/1.200 | 7.6/3.8 | 165/107 |
| RM 1x54.6 + RM 3x70 | 33,0 | 950 | 0.630/0.443 | 10,2 | 205 |
| RM 1x54.6 + RM 3x70 + RM 1x16 | 37,0 | 1014 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| RM 1x54.6 + RM 3x70 + RM 2x16 | 45,2 | 1083 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| RM 1x54.6 + RM 3x70 + RM 3x16 | 47,3 | 1148 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| RM 1x54.6 + RM 3x70 + RM 1x25 | 37,0 | 1048 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| RM 1x54.6 + RM 3x70 + RM 2x25 | 45,2 | 1150 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| RM 1x54.6 + RM 3x70 + RM 3x25 | 47,3 | 1250 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| RM 1x54.6 + RM 3x95 | 37,4 | 1176 | 0.630/0.320 | 13,5 | 240 |
| RM 1x54.6 + RM 3x95 + RM 1x16 | 41,9 | 1243 | 0.630/0.320/1.910 | 13.5/2.3 | 240/72 |
