Cable aislado PVC/PE/XLPE del estándar del AWG de ABC del conductor de AAAC/AAC
El cable como nuevo-tipo cable aéreo se utiliza para transmitir gastos indirectos de la energía eléctrica, utilizado extensivamente en la reconstrucción de la tela metálica electrificada región urbana y del bosque. Mejora la seguridad y la confianza de la tela metálica electrificada.
Especificación:
Alambres de aluminio del filamento concéntrico como conductor de la fase; AAAC (todos los conductores de la aleación de aluminio) o ACSR (acero de aluminio del conductor reforzado) como base (neutral) del mensajero; El conductor de la fase es aislado por XLPE o HDPE o PVC.
Estándares:
IEC60502, N-F C33-209, GB 12527-90
Voltaje clasificado: 0.6/1kV
Estándares relativos de la fabricación: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Podemos también fabricar ABC telegrafiamos según los requisitos especiales del cliente.

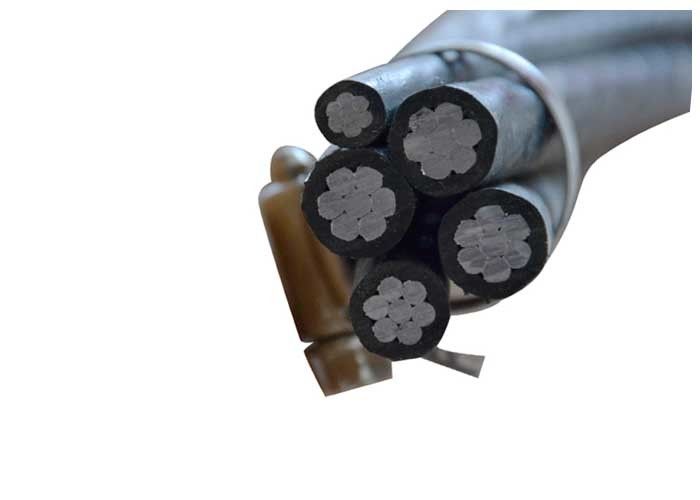

La construcción básica es como sigue:
3 corazones que consisten en los conductores de aluminio estándar, aislados con el aislamiento de XLPE
+ un conductor de aluminio de la iluminación de la envoltura con el aislamiento de XLPE (opcional)
+ un conductor de la Al-aleación del mensajero (desnudo o cubierto)
El conductor del mensajero puede estar de alambre de acero galvanizado también.
El propósito del alambre de mensajero es
A) Actúa como alambre portador.
B) Actúa como la tierra o conductor neutral.
Para ser utilizado en los cotages de 600V entre fases o menos y en las temperaturas del conductor para no exceder 75°C para el polietileno aisló los conductores o 90°C para el polietileno crossliked (XLPE) aisló los conductores.
Resuelve o excede las especificaciones siguientes:
1. Alambre de aluminio, 1350-H19 para los propósitos eléctricos.
2. Conductores de aluminio, Concéntrico-Endecha-trenzados.
3. Conductor de aluminio, acero Concéntrico-Endecha-trenzado, cubierto reforzado (ACSR).
4. Conductores Concéntrico-Endecha-trenzados 6201-T81.
5. Conductores de aluminio trenzados ronda comprimida que usan el solo alambre de la entrada.
Cumple o excede todos los requisitos aplicables de ANSI/ICEA S-76-474
Datos técnicos
| Voltaje clasificado | kilovoltio | 0.6/1 |
| Pruebe el voltaje | Veff kilovoltio | 4 |
| Colocación de temperatura | °C | min. -20 |
| Temperatura de funcionamiento | °C | -30 ~ +80 |
| Temperatura del conductor | °C | máximo +80 |
| Temperatura del cortocircuito | °C/s | máximo +130 /5 |
| Radio de doblez (mínimo) | ø de 18 × del cable |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
