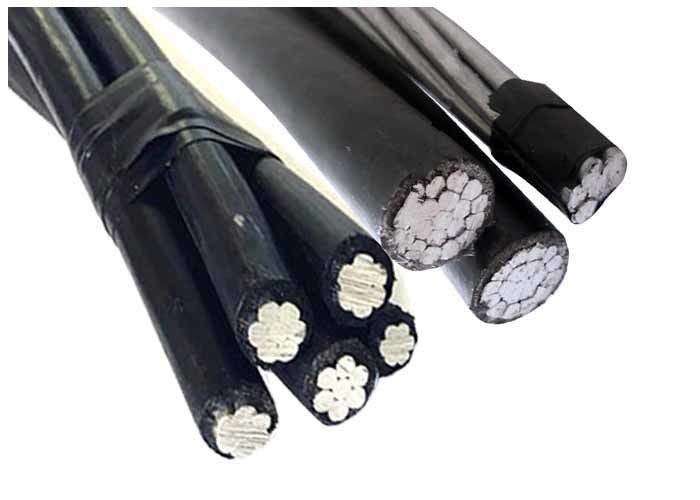

0.6/1kV /Triplex o servicio Quadruplex ABC de aluminio telegrafían estándar de ASTM
Usos
Para suministrar poder de las líneas de la utilidad al weatherhead del consumidor. Para el servicio en 600 voltios o menos (entre fases) en una temperatura del conductor del máximo de 75° C para el aislamiento del polietileno o del máximo del 90° C para el aislamiento reticulado.
Construcción
Filamento concéntrico o conductor comprimido 1350-H19, polietileno o aislamiento reticulado del polietileno, filamento concéntrico AAC o mensajero del neutral de ACSR o de AAAC.
Estándares
B-230 alambre de aluminio 1350-H19 para los propósitos eléctricos
Conductores de aluminio B-231, Concéntrico-Endecha-trenzados
B-232 conductores de aluminio, acero Concéntrico-Endecha-trenzado, cubierto reforzado (ACSR)
Conductores Concéntrico-Endecha-trenzados B-399 de la aleación de aluminio 6201-T81
El alambre de acero Cinc-revestido para los conductores de aluminio, acero de la base B-498 reforzó (ACSR).
El cable de descenso triple del servicio cumple o excede todos los requisitos aplicables del cuerpo S-76-474 de ANSI/ICEA
Palabra del código:
Neutral-mensajero de AAC: Portunus Nannynose de Nassa Melita de la púrpura del Murex de la almeja de la ostra de la rótula
ACSR NEUTRAL-MESSENGER: ALEACIÓN NEUTRAL-MESSENGER de la lapa 6201 de Neritina Cenia Runcina Tritón Mursia Zuzara de la concha del bígaro del bucino de Paludina Voluta: Lepas de Flustra de los Cyclops de Gammarus Leda Dungenese del camarón de la lapa de la gamba de Minex Hippa
Datos técnicos
| Voltaje clasificado | kilovoltio | 0.6/1 |
| Pruebe el voltaje | Veff kilovoltio | 4 |
| Colocación de temperatura | °C | min. -20 |
| Temperatura de funcionamiento | °C | -30 ~ +80 |
| Temperatura del conductor | °C | máximo +80 |
| Temperatura del cortocircuito | °C/s | máximo +130 /5 |
| Radio de doblez (mínimo) | ø de 18 × del cable |
Detalles del empaquetado y de DeliveryPackaging: Detalle de la entrega:
| Línea aérea del aislamiento, 1) longitud que embala: 100 al 1,000m aspados en tambor del cartón o según el requisito de clientes. tambor 2.By o rollo de madera estándar. tamaño 3.Drum: 1100mm*1100mm*1100m m. o como su petición. |
|
Enviado en 15 días después del pago
|
| Artículo | Descripción | Conductor de la fase | Aproximadamente. Total Diámetro y peso |
||
| NO.Stranding y Diámetro |
XLPE Grueso |
Diámetro (milímetro) |
Peso (kg/km) |
||
| 1 | 1x10m m 2 | 7/1.35 | 1 | 6,15 | 44 |
| 2 | 1x16m m 2 | 7/1.70 | 1,2 | 7,62 | 68 |
| 3 | 1x25m m 2 | 7/2.22 | 1,2 | 8,72 | 96 |
| 4 | 1x35m m 2 | 7/2.59 | 1,4 | 10,14 | 134 |
| 5 | 1x50m m 2 | 7/3.10 | 1,4 | 11,24 | 180 |
| 6 | 1x70m m 2 | 19/2.22 | 1,4 | 12,94 | 242 |
| 7 | 1x95m m 2 | 19/2.59 | 1,4 | 14,54 | 318 |
| 8 | 1x120m m 2 | 19/2.97 | 1,6 | 16,36 | 403 |
| 9 | 1x150m m 2 | 37/2.33 | 1,8 | 18,38 | 504 |
| 10 | 1x185m m 2 | 37/2.59 | 2 | 20,4 | 622 |
| 11 | 1x240m m 2 | 37/2.97 | 2,2 | 23,22 | 802 |
| 12 | 1x300m m 2 | 37/3.36 | 2,4 | 25,64 | 996 |
Este cable permite palmos más largos, un montaje más bajo, ayuda mínima, e instalación simplificada, particularmente entre árboles o en áreas congestionadas. También ofrece seguridad y la protección máximas de los personales contra caída del sistema. La resistencia a la abrasión, el doblar, y los efectos de calor, humedad, luz del sol y frío aseguran alta formalidad con años de servicios largos.
