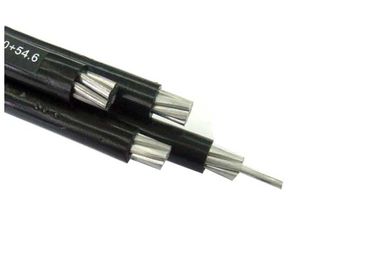

El cable eléctrico Quadruplex ABC de aluminio del poder XLPE de Urd del descenso del PVC telegrafía 75℃

El poder Quadruplex XLPE ABC de aluminio eléctrico de Urd del descenso del PVC telegrafía

Usos
Utilizado para suministrar poder de 3 fases, de un polo montó generalmente el transformador, a la cabeza del servicio del usuario donde la conexión al cable de la entrada de servicio se hace. Para ser utilizado en los voltajes de 600 voltios o menos de entre fases y en las temperaturas del conductor para no exceder 75°C para el polietileno aisló los conductores o 90°C para el polietileno reticulado (XLP) aisló los conductores.

Construcción
Los conductores concéntrico se trenzan, el aluminio comprimido 1350-H19. Aislado con polietileno o XLP reticuló el polietileno. Los mensajeros neutrales son la aleación concéntrico trenzada 6201. Un conductor se fabrica con un canto sacado para la identificación de la fase.

Estándares
B-230 alambre de aluminio, 1350-H19 para los propósitos eléctricos.
Conductores de aluminio B-231, Concéntrico-Endecha-trenzados.
B-232 conductores de aluminio, acero Endecha-trenzado, revestido concéntrico reforzado (ACSR).
B-399 Concéntrico-Endecha-trenzado, conductores de la aleación de aluminio 6201-T81.
El alambre de acero Cinc-revestido para los conductores de aluminio, acero de la base B498 reforzó (ACSR).
El cable de descenso Quadruplex del servicio cumple o excede todos los requisitos aplicables de ANSI/ICEA S-76-474.

Nota:
Los tamaños señalados son: Equivalente del diámetro de ACSR 6/1 y AAC con resistencia equivalente por ASTMB-399 para la temperatura 6201.Conductor de 90°C para XLR 75°C para polivinílico; temperaturas ambiente de 40°C; emisividad 0,9; los 2ft. /sec/wind en sol. Para determinar ampacity actual por tamaño del conductor, consulte por favor el código eléctrico nacional, la última edición
