| MOQ: | 1000M |
| Precio: | 0.19-10.99USD/M |
| Standard Packaging: | Tambor de acero del tambor de madera |
| Delivery Period: | 15 días |
| Payment Method: | L / C, T / T |
| Supply Capacity: | los 500KM POR MES |

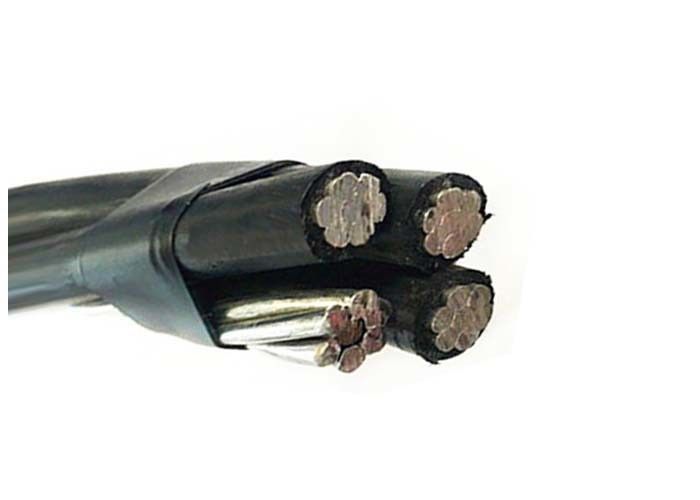

AL/XLPE (PE) aisló el cable de ABC 0.6/1 kilovoltios (BS 7870-5) para las líneas de arriba de la distribución
Descripción
Los cables liados antena diseñados para las líneas de arriba de la distribución tienen un mensajero neutral aislado hecho de AAAC, que la fase de aluminio aislada
el conductor helicoidal se hiere sobre él. Los cables son clasificados en 0.6/1 (1,2) kilovoltios y se ajustan a IEC60502.
Construcción
1 conductor:
fase de a) - el conductor de la fase estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
neutral o mensajero de b) - el conductor del neutral o del mensajero estará del conductor de la aleación de aluminio y de la circular condensada trenzados
el alumbrado público de c) los conductores del alumbrado público estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
Aislamiento 2: La fase, los conductores neutrales serán sacados con el polietileno (PE) como aislamiento.
Horario de detalles técnicos
| Conductor de la fase | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de corazones | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de alambres | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diámetro de la base aislada | milímetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Grado actual en el viento inmóvil, ambiente | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conductor temperature=75℃ | |||||||||
| Conductor del mensajero | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado rompiendo la carga | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conductor del alumbrado público | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cable terminado | |||||||||
| Diámetro aproximadamente total | milímetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso de cable | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
