| MOQ: | 500m |
| Precio: | 0.19-10.99USD/m |
| Standard Packaging: | Tambor de acero del tambor de madera |
| Delivery Period: | 15 días |
| Payment Method: | CARTA DE CRÉDITO, D/A, D/P, T/T |
| Supply Capacity: | el 1000KM POR MES |

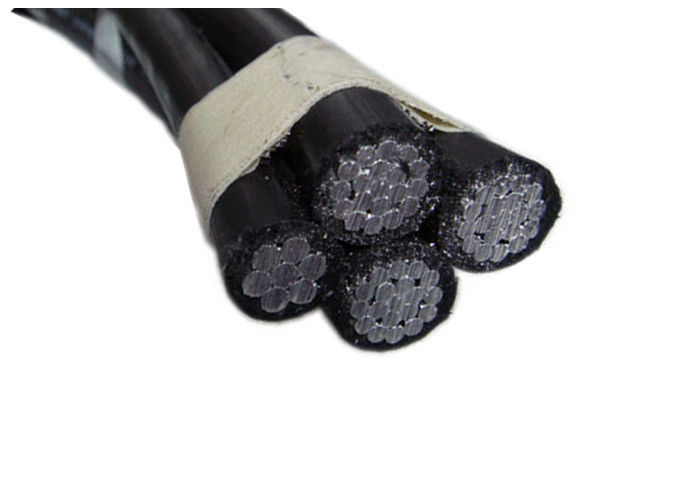

0.6/1 (1,2) kilovoltios AL/XLPE (PE) aislados
Cables liados antena con el conductor del alumbrado público
Descripción: 3 conductores de la fase + 1 conductor del mensajero + 1 conductor del alumbrado público
Los cables liados antena diseñados para las líneas de arriba de la distribución tienen un mensajero neutral aislado hecho de AAAC, que el conductor de aluminio aislado de la fase helicoidal se hiere sobre ella. Los cables son clasificados en 0.6/1 (1,2) kilovoltios y se ajustan a IEC60502.
Construcción
fase de a) - el conductor de la fase estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
neutral o mensajero de b) - el conductor del neutral o del mensajero estará de conductor de la aleación de aluminio y el alumbrado público trenzado circular condensado de c) los conductores del alumbrado público estará del conductor de aluminio de la condición H68 y la circular condensada trenzó.
La fase, los conductores neutrales serán sacados con el polietileno (PE) como aislamiento.
TS ESTÁNDAR 11654
AER
| Alambres aislados | Portero | Cable terminado | |||||||||||||
| Número de | Línea principal de la distribución | Str. Iluminación | |||||||||||||
| Cruz del conductor | Número | Número de | Diámetro de | Resistencia | Actual | Número | Actual | Diámetro de | Min. Tensile | Resistencia | Aproximadamente. | Aproximado | |||
| Sección | &Cross- | alambre | Alambres | en 20℃ | El llevar | &Cross- | El llevar | Neutral/Mes | Fuerza | en 20℃ | Media | peso | |||
| sección | Capacidad en | sección | Capacidad en | alambre del senger | Limite | Diámetro | |||||||||
| 30℃ | 30℃ | ||||||||||||||
| milímetro de ² | milímetro de ² | PCS | milímetro | ohm/km | A | milímetro de ² | A | milímetro | kN | ohm/km | milímetro | kg/km | |||
| 1x16+25 | 1x16 | 1 | 4,4 | 1,91 | 75 | - | - | 5,9 | 7,4 | 1,380 | 15 | 140 | |||
| 1x25+35 | 1x25 | 7 | 5,9 | 1,20 | 100 | - | - | 6,9 | 10,3 | 0,986 | 17 | 200 | |||
| 1x35+50 | 1x35 | 7 | 6,9 | 0,868 | 125 | - | - | 8,1 | 14,2 | 0,720 | 20 | 275 | |||
| 3x16+25 | 3x16 | 7 | 4,4 | 1,91 | 70 | - | - | 5,9 | 7,4 | 1,380 | 22 | 275 | |||
| 3x25+35 | 3x25 | 7 | 5,9 | 1,20 | 90 | - | - | 6,9 | 10,3 | 0,986 | 26 | 400 | |||
| 3x35+50 | 3x35 | 7 | 6,9 | 0,868 | 115 | - | - | 8,1 | 14,2 | 0,720 | 30 | 575 | |||
| 3x50+70 | 3x50 | 7 | 8,1 | 0,641 | 140 | - | - | 9,6 | 20,6 | 0,493 | 35 | 750 | |||
| 3x70+95 | 3x70 | 7 | 9,6 | 0,443 | 180 | - | - | 11,4 | 27,9 | 0,363 | 41 | 1050 | |||
| 3x120+95 | 3x120 | 19 | 12,8 | 0,253 | 250 | - | - | 11,4 | 27,9 | 0,363 | 47 | 1550 | |||
| 4x16+25 | 4x16 | 1 | 4,4 | 1,91 | 70 | - | - | 5,9 | 7,4 | 1,380 | 24 | 375 | |||
| 4x25+35 | 4x25 | 7 | 5,9 | 0,868 | 90 | - | - | 6,9 | 10,3 | 0,986 | 28 | 550 | |||
| 4x35+50 | 4x35 | 7 | 6,9 | 0,868 | 115 | - | - | 8,1 | 14,2 | 0,720 | 32 | 750 | |||
| 4x50+70 | 4x50 | 7 | 8,1 | 0,641 | 140 | - | - | 9,6 | 20,6 | 0,493 | 38 | 1000 | |||
| 4x70+95 | 4x70 | 7 | 9,6 | 0,443 | 180 | - | - | 11,4 | 27,9 | 0,363 | 45 | 1350 | |||
| 1x16+25 | - | - | - | - | - | 1x16 | 75 | 5,9 | 7,4 | 1,380 | 14 | 140 | |||
| 1x16+1x16+25 | 1x16 | 1 | 4,4 | 1,91 | 70 | 1x16 | 60 | 5,9 | 7,4 | 1,380 | 15 | 225 | |||
| 3x16+1x16+25 | 3x16 | 1 | 4,4 | 1,91 | 60 | 1x16 | 60 | 5,9 | 7,4 | 1,380 | 22 | 350 | |||
| 3x25+1x16+35 | 3x25 | 7 | 5,9 | 1,20 | 80 | 1x16 | 60 | 6,9 | 10,3 | 0,986 | 26 | 475 | |||
| 3x35+1x16+35 | 3x35 | 7 | 6,9 | 0,868 | 95 | 1x16 | 60 | 8,1 | 14,2 | 0,720 | 30 | 625 | |||
| 3x50+1x16+70 | 3x50 | 7 | 8,1 | 0,641 | 120 | 1x16 | 60 | 9,6 | 20,6 | 0,493 | 35 | 800 | |||
| 3x70+1x16+95 | 3x70 | 7 | 9,6 | 0,443 | 150 | 1x16 | 60 | 11,4 | 27,9 | 0,363 | 41 | 1100 | |||
| 4x16+1x16+25 | 4x16 | 1 | 4,4 | 1,91 | 60 | 1x16 | 60 | 5,9 | 7,4 | 1,380 | 25 | 450 | |||
| 4x25+1x16+35 | 4x25 | 7 | 5,9 | 1,20 | 80 | 1x16 | 60 | 6,9 | 10,3 | 0,986 | 30 | 610 | |||
| 4x35+1x16+50 | 4x35 | 7 | 6,9 | 0,868 | 95 | 1x16 | 60 | 8,1 | 14,2 | 0,720 | 34 | 800 | |||
| 4x50+1x16+70 | 4x50 | 7 | 8,1 | 0,641 | 120 | 1x16 | 60 | 9,6 | 20,6 | 0,493 | 40 | 1060 | |||
| 4x70+1x16+95 | 4x70 | 7 | 9,6 | 0,443 | 180 | 1x16 | 60 | 11,4 | 27,9 | 0,363 | 47 | 1420 | |||
|
|
