| MOQ: | los 0.5KM |
| Precio: | 0.10-25.99USD/m |
| Standard Packaging: | Tambor de madera o tambor de acero |
| Delivery Period: | 10 días o más |
| Payment Method: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | el 1000KM POR MES |

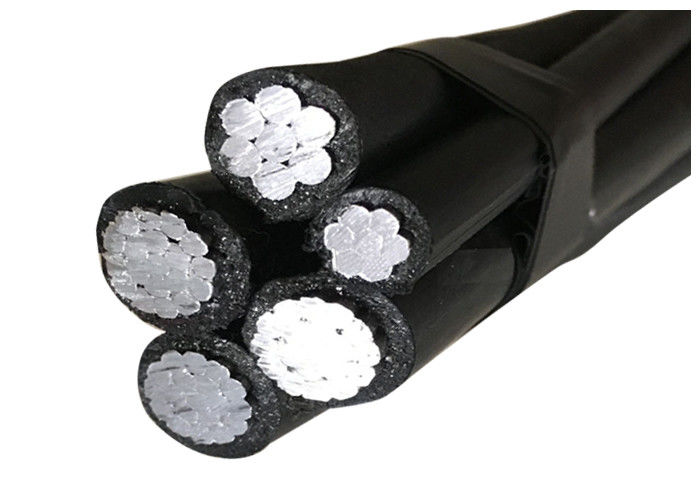

3 resistentes a la corrosión excelentes liada antena de la base del cable 5 del conductor de la fase
Descripción
Los cables liados antena diseñados para las líneas de arriba de la distribución tienen un mensajero neutral aislado hecho de AAAC, que el conductor de aluminio aislado de la fase helicoidal se hiere sobre ella. Los cables son clasificados en 0.6/1 (1,2) kilovoltios y se ajustan a IEC60502.
Construcción
a) Fase - el conductor de la fase estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
b) Neutral o mensajero - el conductor del neutral o del mensajero estará de conductor de la aleación de aluminio y el alumbrado público trenzado circular condensado de c) los conductores del alumbrado público estará del conductor de aluminio de la condición H68 y la circular condensada trenzó.
La fase, los conductores neutrales serán sacados con XLPE como aislamiento.
Horario de detalles técnicos
| Conductor de la fase | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de corazones | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de alambres | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diámetro de la base aislada | milímetro | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Grado actual en el viento inmóvil, ambiente | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conductor temperature=75℃ | |||||||||
| Conductor del mensajero | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado rompiendo la carga | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conductor del alumbrado público | |||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Cable terminado | |||||||||
| Diámetro aproximadamente total | milímetro | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso de cable | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
N-F ESTÁNDAR C 33-209
NFA 2X
| Fases | Neutral/mensajero | ||||||||
| Líneas de la distribución | Pub. Iluminación | ||||||||
| Tipo de cable | Número de | Número de | Avarage | Resistencia | Número de | Conductancia | Avarage | Clasificado | Resistencia |
| base | alambre | diámetro | en 20℃ | base | en 30℃ | diámetro | Fuerza | en 20℃ | |
| milímetro de ² | milímetro de ² | PCS | milímetro | ohm/km | milímetro de ² | A | milímetro | kN | ohm/km |
| 2x16 | 2x16 | 7 | 4,6 | 1,91 | - | - | - | - | - |
| 2x35 | 2x35 | 7 | 5,9 | 1,20 | - | - | - | - | - |
| 2x35 | 2x35 | 7 | 6,9 | 0,868 | - | - | - | - | - |
| 2x50 | 2x50 | 7 | 8,1 | 0,641 | - | - | - | - | - |
| 4x16 | 4x16 | 7 | 4,6 | 1,91 | - | - | - | - | - |
| 4x25 | 4x25 | 7 | 5,9 | 1,20 | - | - | - | - | - |
| 4x35 | 4x35 | 7 | 6,9 | 0,868 | - | - | - | - | - |
| 3x25+54.6 | 3x25 | 7 | 5,9 | 1,20 | - | - | 9,6 | 16,0 | 0,63 |
| 3x25+1x16+54.6 | 3x25 | 7 | 5,9 | 1,20 | 1x16 | 60 | 9,6 | 16,0 | 0,63 |
| 3x25+2x16+54.6 | 3x25 | 7 | 5,9 | 1,20 | 2x16 | 9,6 | 16,0 | 0,63 | |
| 3x35+54.6 | 3x35 | 7 | 6,9 | 0,868 | - | - | 9,6 | 16,0 | 0,63 |
| 3x35+1x16+54.6 | 3x35 | 7 | 6,9 | 0,868 | 1x16 | 60 | 9,6 | 16,0 | 0,63 |
| 3x35+2x16+54.6 | 3x35 | 7 | 6,9 | 0,868 | 2x16 | 9,6 | 16,0 | 0,63 | |
| 3x50+54.6 | 3x50 | 7 | 8,1 | 0,641 | - | - | 9,6 | 16,0 | 0,63 |
| 3x50+1x16+54.6 | 3x50 | 7 | 8,1 | 0,641 | 1x16 | 60 | 9,6 | 16,0 | 0,63 |
| 3x50+2x16+54.6 | 3x50 | 7 | 8,1 | 0,641 | 2x16 | 9,6 | 16,0 | 0,63 | |
| 3x70+54.6 | 3x70 | 12 | 9,7 | 0,443 | - | - | 9,6 | 16,0 | 0,63 |
| 3x70+1x16+54.6 | 3x70 | 12 | 9,7 | 0,443 | 1x16 | 60 | 9,6 | 16,0 | 0,63 |
| 3x70+2x16+54.6 | 3x70 | 12 | 9,7 | 0,443 | 2x16 | 9,6 | 16,0 | 0,63 | |
| 3x70+1x25+54.6 | 3x70 | 12 | 9,7 | 0,443 | 1x25 | 9,6 | 16,0 | 0,63 | |
| 3x70+2x25+54.6 | 3x70 | 12 | 9,7 | 0,443 | 2x25 | 9,6 | 16,0 | 0,50 | |
| 3x70+70 | 3x70 | 12 | 9,7 | 0,443 | - | - | 10,2 | 20,6 | 0,50 |
| 3x70+1x16+70 | 3x70 | 12 | 9,7 | 0,443 | 1x16 | 60 | 10,2 | 20,6 | 0,50 |
| 3x70+2x16+70 | 3x70 | 12 | 9,7 | 0,443 | 2x16 | 10,2 | 20,6 | 0,50 | |
| 3x95+70 | 3x95 | 12 | 11,5 | 0,320 | - | - | 10,2 | 20,6 | 0,50 |
| 3x95+1x16+70 | 3x95 | 12 | 11,5 | 0,320 | 1x16 | 60 | 10,2 | 20,6 | 0,50 |
| 3x95+2x16+70 | 3x95 | 12 | 11,5 | 0,320 | 2x16 | 10,2 | 20,6 | 0,50 | |
| 3x120+70 | 3x120 | 12 | 12,8 | 0,253 | - | - | 10,2 | 20,6 | 0,50 |
| 3x120+1x16+70 | 3x120 | 19 | 12,8 | 0,253 | 1x16 | 10,2 | 20,6 | 0,50 | |
| 3x120+2x16+70 | 3x120 | 19 | 12,8 | 0,253 | 2x16 | 60 | 10,2 | 20,6 | 0,50 |
| 3x150+70 | 3x150 | 19 | 14,5 | 0,206 | - | 10,2 | 20,6 | 0,50 | |
| 3x150+1x16+70 | 3x150 | 19 | 14,5 | 0,206 | 1x16 | - | 10,2 | 20,6 | 0,50 |
| 3x150+2x16+70 | 3x150 | 19 | 14,5 | 0,206 | 2x16 | 60 | 10,2 | 20,6 | 0,50 |
| 3x120+95 | 3x120 | 19 | 12,8 | 0,253 | - | 12,9 | 27,9 | 0,343 | |
| 3x120+1x16+95 | 3x120 | 19 | 12,8 | 0,253 | 1x16 | - | 12,9 | 27,9 | 0,343 |
| 3x120+2x16+95 | 3x120 | 19 | 12,8 | 0,253 | 2x16 | 60 | 12,9 | 27,9 | 0,343 |
| 3x150+95 | 3x150 | 19 | 14,5 | 0,206 | - | 12,9 | 27,9 | 0,343 | |
| 3x150+1x16+95 | 3x150 | 19 | 14,5 | 0,206 | 1x16 | - | 12,9 | 27,9 | 0,343 |
| 3x150+2x16+95 | 3x150 | 19 | 14,5 | 0,206 | 2x16 | 60 | 12,9 | 27,9 | 0,343 |
Cables liados antena con el conductor del alumbrado público
3 conductores de la fase + 1 conductor del mensajero + 1 conductor del alumbrado público
|
|
