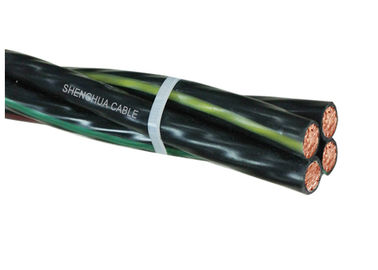

Cable liado antena del aislamiento de Xlpe, cable de transmisión aéreo con 1 conductor del mensajero
Descripción
3 conductores de la fase + 1 conductor del mensajero
Los cables liados antena diseñados para las líneas de arriba de la distribución tienen un mensajero neutral aislado hecho de AAAC, que el conductor de aluminio aislado de la fase helicoidal se hiere sobre ella. Los cables son clasificados en 0.6/1 (1,2) kilovoltios y se ajustan a IEC60502.
Construcción
a) Fase - el conductor de la fase estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
b) Neutral o mensajero - el conductor del neutral o del mensajero estará del conductor de la aleación de aluminio y de la circular condensada trenzados.
2. Aislamiento:
La fase, los conductores neutrales serán sacados con el polietileno (PE) como aislamiento.
Horario de detalles técnicos
| Conductor de la fase | |||||||||||
| Superficie transversal nominal | milímetro de ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de corazones | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Grueso nominal del aislamiento | milímetro | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diámetro de la base aislada | milímetro | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Grado actual en el viento inmóvil, ambiente | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Conductor temperature=75℃ | |||||||||||
| Conductor del mensajero | |||||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado rompiendo la carga | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Cable terminado | |||||||||||
| Diámetro aproximadamente total | milímetro | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso de cable | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Somos capaces de resolver los horario de entrega más estrictos según por orden de compra. Cumplir el plazo es siempre el principal prioridad pues cualquier retraso en la entrega del cable puede contribuir al retraso del proyecto y al sobrante de coste totales.
El cable se suministra en carretes de madera, cajas acanaladas y bobinas. Los extremos de cable se sellan con la cinta auta-adhesivo de BOPP y los casquillos de lacre no higroscópicos para proteger los extremos de cable contra la humedad. La marca requerida será impresa con un material a prueba de mal tiempo en los exteriores del tambor según el requisito de cliente.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
