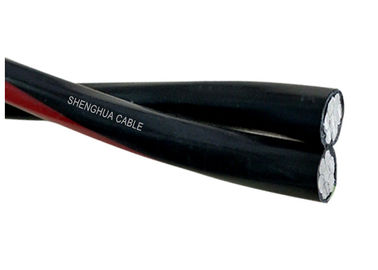

Cable liado antena de encargo, conductores aislados PE de la aleación de aluminio del cable
Descripción
Los paquetes de cables aéreos diseñados para líneas aéreas de distribución tienen un mensajero neutro aislado hecho de AAAC, sobre el cual se enrollan helicoidalmente los conductores de fase de aluminio aislados. Los cables tienen una clasificación de 0,6/1(1,2)kV y cumplen con IEC60502.
Construcción
- Conductor:
a)Fase: el conductor de fase será de aluminio de condición H68 y trenzado circular compactado.
b)Neutro o mensajero - El conductor Neutro o mensajero será de aleación de aluminio y trenzado circular compactado.
- Aislamiento:
Los conductores de fase y neutro se extruirán con polietileno (PE) como aislamiento.
Calendario de detalles técnicos
| conductor de fase |
|
|
|
|
|
|
|
|
|
|
|
| Área de sección transversal nominal |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Número de núcleos |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Número mínimo de cables |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Espesor nominal del aislamiento |
milímetros |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diámetro del núcleo aislado |
milímetros |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Máx. Resistencia CC a 20 ℃ |
ohmios/km |
1.91 |
1.91 |
1.20 |
0,868 |
0,641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Clasificación actual con viento en calma, ambiente |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura = 30 ℃ |
| Temperatura del conductor = 75 ℃ |
|
|
|
|
|
|
|
|
|
|
|
| conductor mensajero |
|
|
|
|
|
|
|
|
|
|
|
| Área de sección transversal nominal |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Número mínimo de cables |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Espesor nominal del aislamiento |
milímetros |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diámetro del núcleo aislado |
milímetros |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Máx. Resistencia CC a 20 ℃ |
ohmios/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0,693 |
0.469 |
0.469 |
0,349 |
0.273 |
| Carga de rotura calculada |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30,8 |
| cable completado |
|
|
|
|
|
|
|
|
|
|
|
| Aprox. diámetro total |
milímetros |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34,9 |
40,6 |
44.1 |
49.2 |
54,9 |
| Aprox. peso del cable |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Longitud del embalaje |
m/tambor |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. Norma ASTM, BS, NFC, IEC, DIN
2. Fuerte resistencia a la tracción (AAAC), mejor que el acero;
3. Tensión nominal: 0,6/1KV o 10 kV
4. Utilizado para líneas aéreas de transmisión de energía;
GB12527-91, IEC502, BS7870-5
Otros estándares tecnológicos comoBS, DIN e ICEA bajo pedido.
