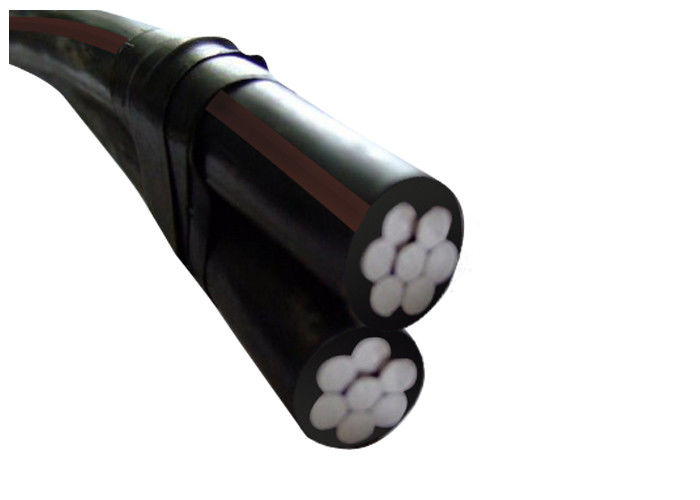

Dos al aire libre quitan el corazón al cable liado antena, cable del aislamiento de XLPE/del PVC
Descripción
Los cables liados antena diseñados para las líneas de arriba de la distribución tienen un mensajero neutral aislado hecho de AAAC, que el conductor de aluminio aislado de la fase helicoidal se hiere sobre ella. Los cables son clasificados en 0.6/1 (1,2) kilovoltios y se ajustan a IEC60502.
Construcción
1.Conductor:
a) Fase - el conductor de la fase estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
b) Neutral o mensajero - el conductor del neutral o del mensajero estará del conductor de la aleación de aluminio y de la circular condensada trenzados.
2. Aislamiento:
La fase, los conductores neutrales serán sacados con el polietileno (PE) como aislamiento.
1 conductor de la fase + 1 conductor del mensajero
Horario de detalles técnicos
| Conductor de la fase | |||||||||||
| Superficie transversal nominal | milímetro de ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de corazones | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Grueso nominal del aislamiento | milímetro | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diámetro de la base aislada | milímetro | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Grado actual en el viento inmóvil, ambiente | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Conductor temperature=75℃ | |||||||||||
| Conductor del mensajero | |||||||||||
| Superficie transversal nominal | milímetro de ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de alambres | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Grueso nominal del aislamiento | milímetro | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diámetro de la base aislada | milímetro | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistencia máxima de DC en 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculado rompiendo la carga | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Cable terminado | |||||||||||
| Diámetro aproximadamente total | milímetro | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Aproximadamente peso de cable | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
