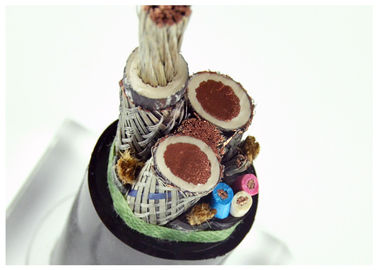

Cable aislado EPR profesional de la base de la supervisión, cable de transmisión de goma
cable minero defendido metálico flexible 0.66/1.14KV (para la rozadora)
1. uso
Este cable flexible forrado caucho usado en explotación del cabón. Conexión de la fuente de alimentación de la máquina carbonífera y de equipos similares.
2. temperatura de trabajo
La temperatura de trabajo permitida de la base es 65° C
Su radio de doblez más pequeño es seis veces los tamaños del diámetro del cable. El cable amarillo de la envoltura no se debe exponer en el sol para de largo.
3. modelo y uso
Especificaciones
| Tipo | Voltaje clasificado (kilovoltios) | Número de corazones |
Cruz nominal |
||
| Líneas principales | Líneas de la tierra | Líneas de control | |||
|
MI |
0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
|
Bujía métrica |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
|
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
|
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
|
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
|
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
|
MYPT |
6/10 | 3 | 3 | - | 16-185 |
|
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
|
MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Estándar ejecutado
1 para el cable de la combustión de la no-extensión, instrumento GB12972
2 para el cable ignífugo, instrumento MT818
3 para el cable especial de la explotación minera (con un corte transversal más grande y un voltaje más alto), ejecute
estándar de la empresa.
| CorexSize | Grueso nominal | Diámetro total (milímetros) MCPT-0.66/1.44 |
||||
| Fase | El poner a tierra | Control | Aislamiento | Envoltura | Minuto | Máximo |
| 3x16 | 1x16 | 3x4 | 1,5 | 5 | 35,8 | 38,6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39,7 | 42,9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43,1 | 46,3 |
| 3x50 | 1x25 | 3x4 | 2,2 | 5,3 | 48,5 | 51,8 |
| 3x70 | 1x35 | 3x6 | 2,2 | 5,8 | 55,1 | 58,8 |
| 3x95 | 1x50 | 3x6 | 2,4 | 6,4 | 62,4 | 66,1 |
| 3x120 | 1x50 | 3x10 | 2,6 | 6,9 | 68 | 72,5 |
| 3x150 | 1x70 | 3x10 | 2,6 | 7,3 | 74,5 | 79,5 |
| 3x185 | 1x70 | 3x10 | 2,8 | 7,5 | 80,7 | 86,1 |
| Tipo de la base | Tamaño nominal | Resistencia de aislamiento mínima en 20℃ (MΩ.km) | |
| No más que 0.66/1.14KV | 1.9/3.3KV | ||
| Fase Conducor o Conductor de Asistant |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Controle el conductor | 4.6.10 | 100 | 100 |
