BS 6724 Copper Conductor Multi Core Low Smoke Zero Halogen Cable SWA BASEC 0.6/1kV LSZH Cable

Cable multi de la base SWA LSZH BASEC 0.6/1kV del conductor de cobre de las BS 6724

Aplicaciones

SHAN Cable es un proveedor líder de cables con bajo contenido de humo y sin halógenos (LSZH) que ofrece cables LSZH y cables LSZH personalizados y en stock. Los cables LSZH se utilizan a menudo cuando la seguridad, junto con el rendimiento y la fiabilidad, son fundamentales. Por lo general, están especificados para su uso en espacios públicos cerrados y densamente poblados donde la resistencia a las llamas, la baja producción de humo y la reducción de las emisiones de gases tóxicos/corrosivos durante la combustión son fundamentales.

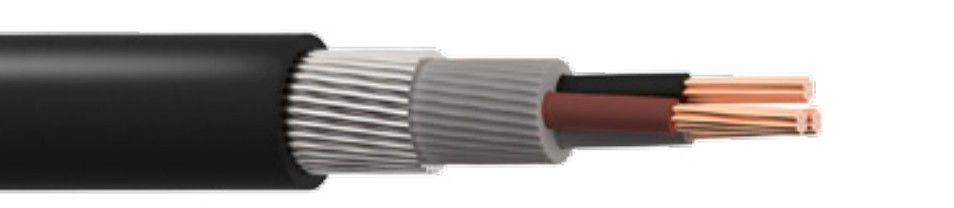

Cable LSZH multifilar con armadura de alambre de acero (SWA). Cables de alimentación y control auxiliar para uso en redes eléctricas, aplicaciones subterráneas, exteriores e interiores y para uso en canalizaciones de cables. Para instalaciones donde el fuego, la emisión de humo y los vapores tóxicos crean una amenaza potencial para la vida y el equipo.

Construcción

Conductor Conductor de cobre trenzado Clase 2 según BS EN 60228 (anteriormente BS 6360) Aislamiento XLPE (Polietileno reticulado) Tipo GP8 según BS 7655 Ropa de cama LSZH (Bajo humo y cero halógenos) Tipo LTS1 según BS 7655 Armadura SWA (Armadura de alambre de acero) Funda LSZH (Bajo humo y cero halógenos) Tipo LTS1 según BS 7655

Estándares:

BS 6724, BS EN/IEC 60502-1, BS EN/IEC 60754-1 y 2 BS EN 50267-2-1 y 2, BS EN/IEC 61034-1, BS EN/IEC 60332-1-2, BS EN/IEC 60332-3-24.

Certificados

ISO, CE, KEMA, IEC, CCC, P3C y más a pedido

Significado de la abreviatura:

LSZH Bajo humo, cero halógenos LSF Bajo humo, humos LS0H Bajo humo, cero halógenos LSHF Bajo humo, libre de halógenos LSNH Bajo humo, sin halógenos NHFR Sin halógenos, retardante de llama HFFR Libre de halógenos, retardante de llama FRNC Retardante de fuego, no corrosivo LS Bajo humo, limitado ST Prueba de humo (humo limitado) FRLS Resistente al fuego, bajo humo RE Emisiones reducidas LC Baja corrosividad LH Bajo halógeno

Características clave de bajo nivel de humo y sin halógenos:

• Materiales LSZH para propiedades de baja emisión de humo y toxicidad reducida

• Los conductores de cobre estañado resisten la corrosión.

• Conductores trenzados para flexibilidad de instalación

• Configuraciones multiconductor y multipar

• Versiones sin blindaje para diámetros más pequeños

• Pares individuales o generales blindados con lámina para protección EMI y mejora de la integridad de la señal.

• Aislamiento de conductores codificado por colores para una fácil identificación

• Área de sección transversal nominal mm²	Aprox. diámetro total mm	Aprox. Día. Bajo Armadura mm	Diámetro nominal de los alambres de armadura mm	Aprox. peso del cable kg/km	Resistencia máxima del conductor a 20 °C Ohmios/km	Clasificación de cortocircuito del conductor (1 segundo) kA	CA trifásica recortada directa	Trébol de CA trifásico tocando aire libre Amperios	Caída de tensión CA trifásica mV/A/m
  1.5	12	8	0,9	280	12.1	0,20	23	25	27
  2.5	13	9	0,9	350	7.41	0,35	31	33	16
  4	15	10	0,9	450	4.61	0,57	42	44	10
  6	16	11	0,9	550	3.08	0,86	53	56	6.8
  10	18	13	1.25	800	1,83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0,727	3.6	124	131	1,65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0,87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0,6
  95*	36	29	2	4100	0,193	13.6	289	304	0,45
  120*	40	32	2	5000	0.153	17.2	335	353	0,37
  150*	45	36	2.5	6300	0,124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26,5	441	463	0,26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0,21
  300*	59	49	2.5	11600	0.0601	42,9	599	628	0,185
  400*	65	55	2.5	14400	0,047	57.2	673	728	0.165

•

Embalaje y envío

Somos capaces de cumplir con los cronogramas de entrega más estrictos según orden de compra. Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.
El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor según los requisitos del cliente.
