Cable eléctrico blindado con cinta de acero HT 36KV UG con el mejor precio fabricante de China
Solicitud
Utilizado en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales. Cable de alimentación de media tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.

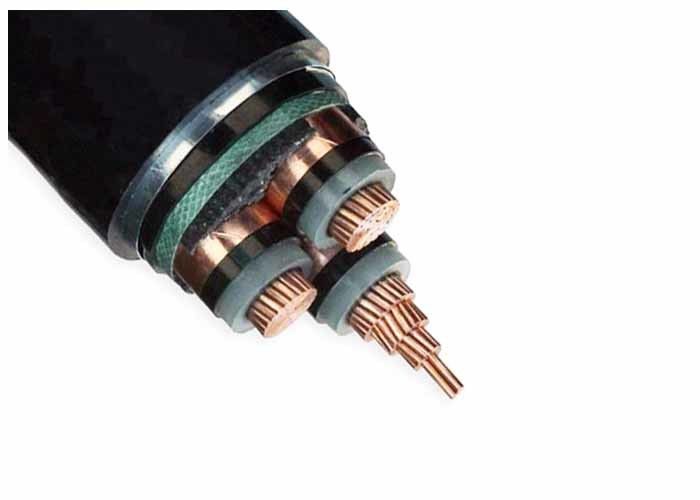

Construcción
1 . cobre o aluminio desnudo trenzado
2 . capa interna de material semiconductor
3 . aislamiento central de polietileno reticulado
4 . capa exterior de material semiconductor
5 . cinta semiconductora
6 . pantalla de alambres de cobre
7 . Tira de relleno, hilo o papel.
8 . No tejidoCinta de embalaje o retardante de llama
9 . extruidoRevestimiento interior de PVC
10 . Cinta de acero inoxidable blindada
11 . Funda general: cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH
YJ: aislamiento XLPE
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego
Estándares
Internacional: IEC 60502-2, IEC 60228
Porcelana: GB/T 12706.2-2008
Otras normas comoBS, DIN e ICEA bajo petición
| Tensión de prueba | 6/10 kV | [kV] | 21/5 min. |
| 12/20 kV | [kV] | 42/5 min. | |
| 18 / 30 kV | [kV] | 63/5 min. | |
| Rango de temperatura | en movimiento | -20°C hasta +90°C | |
| fijado | -20°C hasta +90°C | ||
| Temperatura de funcionamiento | cortocircuito | °C | 250 |
| tiempo de cortocircuito | máx. | [segundo] | 5 |
| Radio de curvatura | mín. | xdiámetro | 15 |
| Inflamabilidad | estándar | EN 50265-2-1 |
*) Embalaje: CORTE = cable en diferentes longitudes en tambor o carrete, posible corte a la longitud requerida
Detalles del cable de alimentación MV (6 a 35 kv)
| Cable de alimentación MV (11kv 15kv 33kv) | ||
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | No. de núcleo | Área de sección transversal del conductor (mm2) |
| aislamiento xpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre | ||
| YJV, N2XSY; cable de alimentación revestido de PVC | ||
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC | ||
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; Cable de alimentación revestido de PVC | ||
| YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC | ||
| YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC | ||
Certificado
iso,CE, KEMA,CEI,RoHS, CCC,P3C y más otros a pedido
EMBALAJE Y ENVÍO
Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero. El material de embalaje depende del peso y tamaño del cable. Después de enviar los tambores de cable bien embalados al puerto marítimo, se cargan en un contenedor de 20 pies o en un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados mediante un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo. El tamaño del contenedor se elige según el peso total de la mercancía cargada o según los requisitos del cliente.
Servicios
* Somos uno de los mayores fabricantes de cables eléctricos y de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño y el material del cable son personalizados. Su propio logotipo y diseño son bienvenidos. Produciremos según sus requisitos y descripción;
* Envíenos su consulta para obtener más información sobre los productos y le daremos su opinión en 12 horas.
Preguntas frecuentes
P: ¿Cuánto tiempo lleva recibir una cotización?
R: La mayoría de las cotizaciones se devuelven dentro de las 24 horas, sin embargo, si es para una construcción especial, podría demorar más días.
P: ¿Qué garantías tienen sus productos?
R: SHAN cable garantiza que todos nuestros productos, cables y más están libres de defectos. Retiraremos cualquier producto que no cumpla con la calidad acordada por ambas partes. Los términos específicos son los siguientes:
1. Garantizamos que cumpliremos con los requisitos del período de garantía especificado en el contrato, que los Bienes suministrados bajo la orden de compra Para la Adquisición de cables y alambres de la red de distribución autoportante
2. Seremos fabricados bajo esta especificación y los Bienes serán nuevos, sin uso, de los modelos más recientes o actuales. Una vez que seamos seleccionados, suministraremos los Bienes estrictamente de acuerdo con los requisitos del Contrato.
3. La garantía permanecerá válida durante doce (12) meses después de que los Bienes, o cualquier parte de los mismos, según sea el caso, hayan sido entregados y aceptados en el destino final indicado en las CEC, o durante dieciocho (18) meses después de la fecha de envío desde el puerto o lugar de carga en el país de origen, el período que concluya antes.
4. Durante el período de garantía, el comprador puede comunicar directamente al fabricante por escrito o por medio del agente si hay algún problema en la calidad de los Bienes. El fabricante realizará la reparación o sustitución en un plazo razonable, y correrá con todos los gastos relacionados con ello.
![]()
