| MOQ: | 500 METROS |
| Precio: | US$ 0.35-120 / Meter |
| Standard Packaging: | Tambores o acero de madera |
| Delivery Period: | 7-14 días |
| Payment Method: | T / T, L / C |
| Supply Capacity: | 15.000 kilómetros/mes |
Este producto es aplicable a la línea de la transmisión y de la distribución de poder con voltaje clasificado CA (U0/U) del sistema 3.6/6kV-26/36kV. Se encamina en el aire (marco del puente de cable, ayuda interior de la pared, y bandeja) y el suelo (dirija foso enterrado, del cable, ect del tubo.) respectivamente según la diferencia de la estructura de capa de la protección.
Utilizado para la transmisión de poder y la línea de la distribución con el voltaje clasificado en 35kV y abajo.
Cable de transmisión alto y medio del voltaje para el uso estático en tierra, dentro y fuera de las instalaciones, al aire libre, en canales del cable, en agua, en las condiciones donde los cables no se exponen a una tensión mecánica más pesada y a la tensión extensible.
Construcción

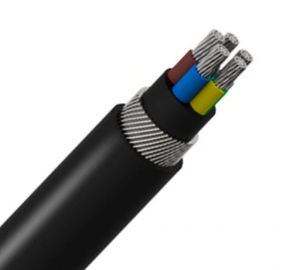

Cable eléctrico acorazado de AL/XLPE/SWA/PVC
- Base de aluminio desnuda redonda trenzada según IEC 60228
- Capa semi-conductora interna
- Aislamiento XLPE de la base
- Código de color según HD 308 S2
- Capa semi-conductora externa
- cinta Semi-conductora
- Pantalla de cobre de la cinta
- Llenador
- Envoltura interna del PVC
- Armadura galvanizada (SWA) del alambre de acero
- Envoltura externa del PVC (rojo o negro)
| Cable de transmisión del milivoltio (11kv 15kv 33kv) | ||
| Modelo y descripción Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovoltios | Base de No.of | Área seccionada transversalmente del conductor (mm2) |
| aislamiento del xlpe | 1 base de la base 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros sq |
| Base del Cu | ||
| YJV, N2XSY; Cable de transmisión forrado PVC | ||
| YJV22; la cinta de acero acorazada, PVC forró el cable de transmisión | ||
| YJV32, YJV42; el alambre de acero acorazado, PVC forró el cable de transmisión | ||
| Base del Al | ||
| YJLV, NA2XSY; Cable de transmisión forrado PVC | ||
| YJLV22; la cinta de acero acorazada, PVC forró el cable de transmisión | ||
| YJLV32, YJLV42; el alambre de acero acorazado, PVC forró el cable de transmisión | ||
Estándar
International: IEC 60502, IEC 60228
China: GB/T 12706
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos:
Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 15 x para la sola base
cable O.D de 12 x para la base multi
| Pruebe el voltaje | 6 / 10 kilovoltio | [kilovoltio] | 21 / 5 Min. |
| 12 / 20 kilovoltio | [kilovoltio] | 42 / 5 Min. | |
| 18 / 30 kilovoltio | [kilovoltio] | 63 / 5 Min. | |
| Gama de temperaturas | en el movimiento | -5°C labran +70°C | |
| fijo | -20°C labran +70°C | ||
| Temperatura de funcionamiento | cortocircuito | °C | 250 |
| Tiempo del cortocircuito | máximo. | [sec] | 5 |
| Radio de doblez | mínimo. | diámetro x | 15 |
| Inflamabilidad | estándar | EN 60332-1-2 |
Certificado
ISO, CE, KEMA, IEC, RoHS, CCC, P3C y más otros a petición
FAQ
1. Envío: Por el mar o el aire debido al peso pesado. Las muestras serán envían por DHL, Fedex. etc
2. Pago: Aceptamos T/T, L/C, apenas elegimos de lo que usted tiene gusto
3. Plazo de expedición: Generalmente 7~10 días laborables sobre depósito del recibo. Según la cantidad.
4. MOQ: Nuestro MOQ es generalmente 1000meters. las muestras debajo de 20 centímetros se pueden proporcionar libremente.
|
|
