| MOQ: | 500 METROS |
| Precio: | US$0.51~125 per Meter |
| Standard Packaging: | Tambores de madera |
| Delivery Period: | 10 días del trabajo |
| Payment Method: | T / T, L / C |
| Supply Capacity: | 10.000 KMs/mes |
Estándares
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Otros estándares tales como BS, estruendo e ICEA a petición
Usos
Utilizado para la transmisión de poder y la línea de la distribución con el voltaje clasificado en 35kV y abajo.
Comparado con el cable de transmisión aislado PVC, el cable de transmisión del xlpe se jacta no sólo características de la electricidad excelente, del mecanismo, del calor y de la estructura resistente a la corrosión, pero también simple tensión-resistente y química envejecimiento-resistente, del ambiente, del peso ligero, de ninguna restricción poniendo descenso, y del permiso de alta temperatura para el trabajo a largo plazo.

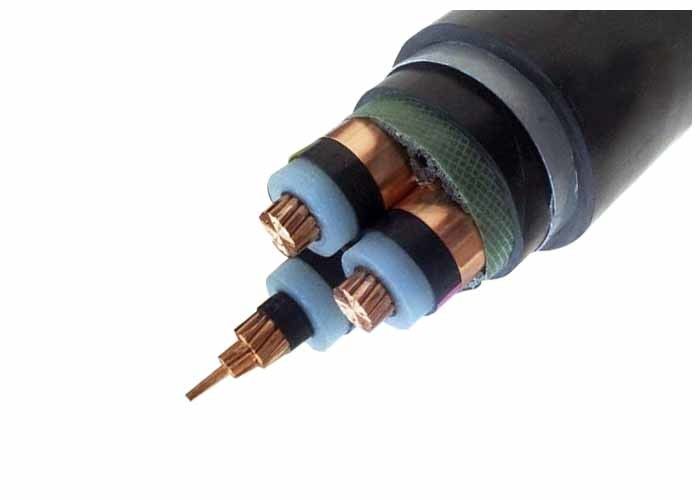

Construcción
| Conductor | Conductor de cobre trenzado acuerdo, clase 2 según IEC 60228 |
| Conductor de cobre sólido circular, clase 1 según IEC 60228 | |
| Conductor de cobre trenzado flexible, clase 5 según IEC 60228 | |
| Pantalla de conductor | Semiconductor |
| Aislamiento | XLPE (polietileno reticulado) |
| Pantalla de aislamiento | Semiconductor |
| Escudo metálico | Pantalla de la cinta o escudo de cobre de la cinta del alambre de cobre y del cobre |
| Llenador | Tira de los llenadores |
| Embalaje de la cinta | No tejido envolviendo la cinta o el lsoh que envuelve la cinta |
| Cubierta interna | PVC sacado, o LSOH |
| Armadura | Armadura de acero de la cinta |
| Envoltura total | PVC, FR-PVC, PE o LSOH |
Especificaciones
| Cable de transmisión del milivoltio (6 a 35kv) | |||
| Modelo y descripción Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovoltios | Base de No.of | Área seccionada transversalmente del conductor (mm2) | |
| aislamiento del xlpe | 1 base de la base 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros sq | |
| Base del Cu | Base del Al | ||
| YJV, N2XSY; Cable de transmisión forrado PVC | YJLV, NA2XSY; Cable de transmisión forrado PVC | ||
| YJV22; la cinta de acero acorazada, PVC forró el cable de transmisión | YJLV22; la cinta de acero acorazada, PVC forró el cable de transmisión | ||
| YJV32, YJV42; el alambre de acero acorazado, PVC forró el cable de transmisión | YJLV32, YJLV42; el alambre de acero acorazado, PVC forró el cable de transmisión | ||
| aislamiento del pvc | |||
| Base del Cu | Base del Al | ||
| VV (VY); Cable de transmisión forrado del PVC (PE) | VLV (VLY); Cable de transmisión forrado del PVC (PE) | ||
| VV22 (VV23); la cinta de acero acorazada, PVC (PE) forró el cable de transmisión | VLV22 (VLV23); la cinta de acero acorazada, PVC (PE) forró el cable de transmisión | ||
| VV32 (VV33), VV42 (VV43); el alambre de acero acorazado, PVC (PE) forró el cable de transmisión | VLV32 (VLV33), VLV42 (VLV43); el alambre de acero acorazado, PVC (PE) forró el cable de transmisión | ||
Datos técnicos
| Pruebe el voltaje | 6 / 10 kilovoltio | [kilovoltio] | 21 / 5 Min. |
| 12 / 20 kilovoltio | [kilovoltio] | 42 / 5 Min. | |
| 18 / 30 kilovoltio | [kilovoltio] | 63 / 5 Min. | |
| Gama de temperaturas | en el movimiento | -20°C labran +90°C | |
| fijo | -20°C labran +90°C | ||
| Temperatura de funcionamiento | cortocircuito | °C | 250 |
| Tiempo del cortocircuito | máximo. | [sec] | 5 |
| Radio de doblez | mínimo. | diámetro x | 15 |
| Inflamabilidad | estándar | EN 50265-2-1 |
| Nom. Corte transversal del conductor | No/diámetro de los filamentos. Del conductor | Grueso del aislamiento | Grueso de la envoltura interna | Grueso de acero de la cinta | Grueso de la envoltura | Aproximadamente O.D. | Aproximadamente peso | Max. D.C Resistance del conductor (℃ 20) | CA del voltaje de la prueba | Grado actual | |
| mm2 | pc/mm | milímetro | milímetro | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | En el aire (a) | En el suelo (A) |
| 3 × 35 | 7/2.52 | 5,5 | 1,8 | 2 × 0,5 | 2,9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5,5 | 1,8 | 2 × 0,5 | 3,0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5,5 | 2,3 | 2 × 0,8 | 4,1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Certificados
ISO, CE, KEMA, IEC, RoHS, CCC, P3C y más otros a petición
Consejo que ordena
Voltaje clasificado
Estándar del uso: IEC/BS/UL/GB
Número de corazones
Construcción de $ del tamaño del conductor
Tipo de aislamiento
Acorazado o unarmored. Si armadura, el tipo de la armadura y material
El requisito de la envoltura
Longitud del requisito del cable y del embalaje
El otro requisito
|
|
