Cable eléctrico blindado HT 3 Fases de distribución Cable de cobre Cable de alimentación subterránea

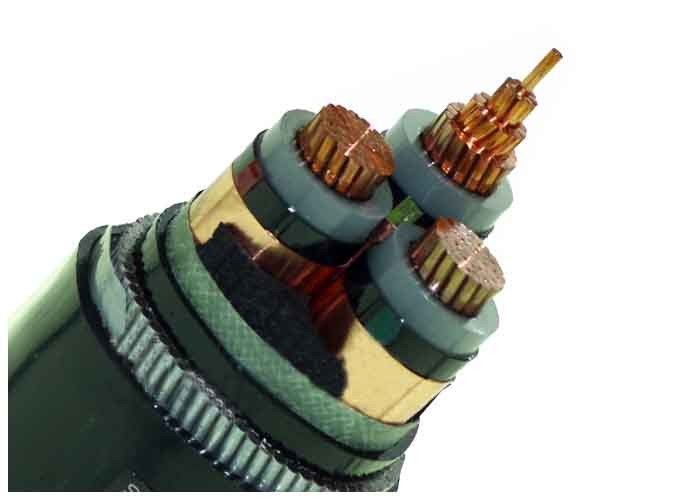

Construcción
Cables eléctricos blindados de Cu/XLPE/STA/PVC
- núcleo redondo de aluminio desnudo con rosca de acuerdo con la norma IEC 60228
- Capa interior semiconductora
- Aislamiento del núcleo XLPE
- Código de color según HD 308 S2
- Capa exterior semiconductora
- Cinta semiconductora
- Película de cinta de cobre
- El relleno.
- Capa interior de PVC
- Armaduras de cinta de acero galvanizado
Aplicación
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o inferior.
Cables de alta y media tensión para aplicaciones estáticas en el suelo, dentro y fuera de instalaciones, al aire libre, en canales de cable, en agua,en condiciones en las que los cables no estén expuestos a tensiones mecánicas y de tracción más intensas.
| MV ((11kv 15kv 33kv) Cable de alimentación | ||
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Número del núcleo | Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo | ||
| YJV, N2XSY;cable de alimentación revestido de PVC | ||
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC | ||
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cable de alimentación revestido de PVC | ||
| YJLV22; cinta de acero blindada, cable de alimentación con envoltura de PVC | ||
| YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC | ||
Estándar
Las condiciones de los productos de la categoría 1 se especifican en el anexo I.
China: GB/T 12706
Otras normas, como BS, DIN e ICEA, bajo petición
Datos técnicos:
Temperatura máxima del conductor: por debajo de lo normal (90 °C)¿ Qué?C), emergencia (130¿ Qué?C) o cortocircuito en condiciones no superiores a 5 s (250 °C).
Temperatura ambiente mínima 0¿ Qué?C, después de la instalación y sólo cuando el cable esté en posición fija
Min. radio de flexión: 15 x cables con sobrecarga para un solo núcleo
12 x cable O.D para varios núcleos
| Voltado de ensayo | 6 / 10 kV | [kV] | 21 / 5 minutos. |
| 12 / 20 kV | [kV] | 42 y medio minutos. | |
| 18 / 30 kV | [kV] | 63 y medio minutos. | |
| Rango de temperatura | en movimiento | -5°C hasta +70°C | |
| fijación | -20°C hasta +70°C | ||
| Temperatura de funcionamiento | cortocircuito | °C | 250 |
| Tiempo de cortocircuito | Es el máximo. | [seg] | 5 |
| Radius de flexión | - ¿Qué es eso? | x diámetro | 15 |
| Flamabilidad | normalidad | En el caso de los vehículos de la categoría M3 |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
