Este producto es aplicable a la línea de la transmisión y de la distribución de poder con voltaje clasificado CA (U0/U) del sistema 3.6/6kV-26/36kV. Se encamina en el aire (marco del puente de cable, ayuda interior de la pared, y bandeja) y el suelo (dirija foso enterrado, del cable, ect del tubo.) respectivamente según la diferencia de la estructura de capa de la protección.
Uso
Para ser puesto directamente en tierra, agua, al aire libre, dentro y en conductos de cable e.g en plantas industriales y de la centralita telefónica.

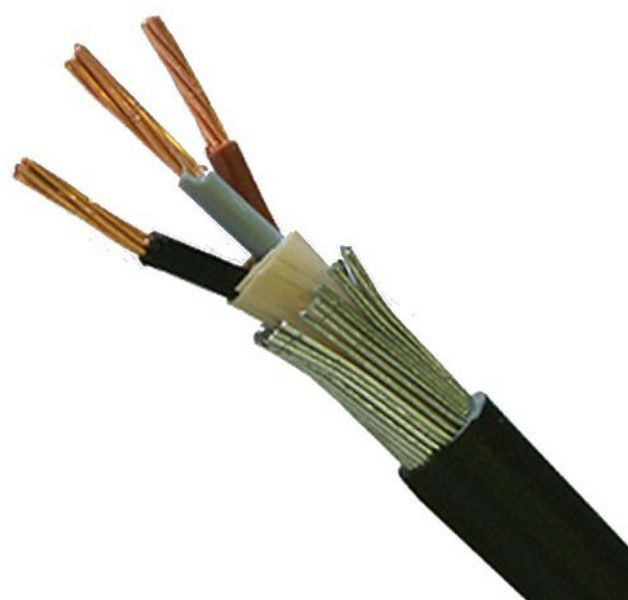

Construcción
1 ..... cobre desnudo trenzado
2 ..... capas internas de material semiconductor
..... aislamiento de la base 3 del polietileno reticulado
4 ..... capas externas de material semiconductor
..... cinta semiconductora 5
..... pantalla 6 de los alambres de cobre
7 ..... llenadores tira, hilado, o papel
8 ..... no tejidos envolviendo la cinta o ignífugos
9 ..... sacaron cubierta interna del PVC
10…. Cinta de acero galvanizada acorazada
11…. Envoltura total: cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH
Cable de transmisión del milivoltio (11kv 15kv 33kv) | ||
Modelo y descripción Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovoltios | Base de No.of | Área seccionada transversalmente del conductor (mm2) |
aislamiento del xlpe | 1 base de la base 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros sq |
Base del Cu | ||
YJV, N2XSY; Cable de transmisión forrado PVC | ||
YJV22; la cinta de acero acorazada, PVC forró el cable de transmisión | ||
YJV32, YJV42; el alambre de acero acorazado, PVC forró el cable de transmisión | ||
Base del Al | ||
YJLV, NA2XSY; Cable de transmisión forrado PVC | ||
YJLV22; la cinta de acero acorazada, PVC forró el cable de transmisión | ||
YJLV32, YJLV42; el alambre de acero acorazado, PVC forró el cable de transmisión |
Estándar
International: IEC 60502, IEC 60228
China: GB/T 12706
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 15 x para la sola base
cable O.D de 12 x para la base multi
Pruebe el voltaje | 6 / 10 kilovoltio | [kilovoltio] | 21 / 5 Min. |
12 / 20 kilovoltio | [kilovoltio] | 42 / 5 Min. | |
18 / 30 kilovoltio | [kilovoltio] | 63 / 5 Min. | |
Gama de temperaturas | en el movimiento | -5°C labran +70°C | |
fijo | -20°C labran +70°C | ||
Temperatura de funcionamiento | cortocircuito | °C | 250 |
Tiempo del cortocircuito | máximo. | [sec] | 5 |
Radio de doblez | mínimo. | diámetro x | 15 |
Inflamabilidad | estándar | EN 60332-1-2 |
Certificado
ISO, CE, KEMA, IEC, RoHS, CCC, P3C y más otros a petición
Consejo que ordena
Voltaje clasificado
Estándar del uso: IEC/BS/UL/GB
Número de corazones
Construcción de $ del tamaño del conductor
Tipo de aislamiento
Acorazado o unarmored. Si armadura, el tipo de la armadura y material
El requisito de la envoltura
Longitud del requisito del cable y del embalaje
El otro requisito
