Estándar acorazado del cable eléctrico IEC60502-2 IEC60228 del voltaje medio
Construcción

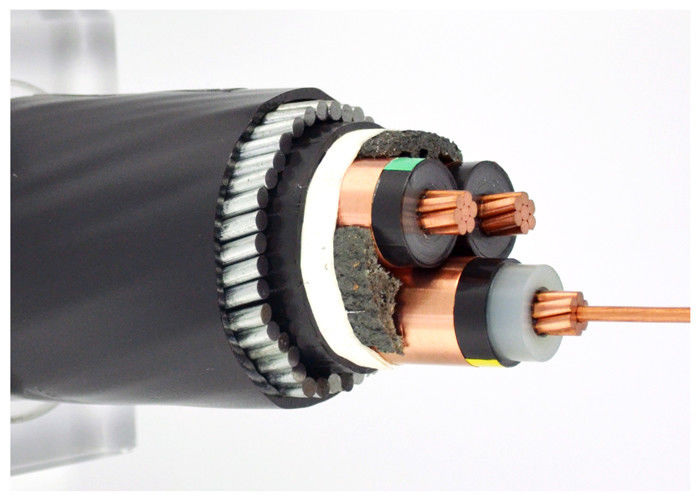

Cable eléctrico blindado CU/XLPE/PVC/STA/PVC
- Núcleo redondo de aluminio desnudo trenzado según IEC 60228
- Capa interna semiconductora
- Aislamiento del núcleo XLPE
- Código de colores según HD 308 S2
- Capa semiconductora exterior
- Cinta semiconductora
- Pantalla de cinta de cobre.
- Relleno
- Funda interior de PVC
- Armadura de alambre de acero galvanizado (SWA)
- Funda exterior de PVC (roja o negra)
Nombre en clave:
YJ: aislamiento XLPE
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego
Solicitud
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o menos.
Cable de alimentación de Alta y Media Tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.
| Cable de alimentación MV (11kv 15kv 33kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
| YJV, N2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| Al Core |
| YJLV, NA2XSY; Cable de alimentación revestido de PVC |
| YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
Estándar
Internacional: IEC 60502, IEC 60228
China: GB/T 12706
Otras normas como BS, DIN e ICEA bajo pedido
Datos técnicos:
Temperatura máxima del conductor: bajo normal (90ohC), emergencia (130ohC) o condiciones de cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0ohC, después de la instalación y sólo cuando el cable esté en una posición fija
Mín. Radio de curvatura: 15 x cable OD para un solo núcleo
12 x cable OD para multinúcleo
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijado |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 60332-1-2 |
| Nom. Sección transversal del conductor |
Hilos No./Dia. de conductor |
Espesor del aislamiento |
Grosor de la funda interior |
Día. De alambre de armadura |
Grosor de la funda |
Aprox. sobredosis |
Aprox.
Peso
|
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| 3 × 25 |
7/2.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49.0 |
4579 |
0,727 |
21 |
120 |
125 |
| 3 × 35 |
7/2.52 |
3.4 |
1.3 |
2.5 |
2.6 |
52.0 |
5097 |
0.524 |
21 |
140 |
155 |
| 3×50 |
10/2.52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0.387 |
21 |
165 |
180 |
| 3×70 |
14/2.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58.0 |
6788 |
0.268 |
21 |
210 |
220 |
| 3 × 95 |
19/2.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62.0 |
7812 |
0,193 |
21 |
255 |
265 |
| 3×120 |
24/2.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65.0 |
8929 |
0.153 |
21 |
290 |
300 |
| 3×150 |
30/2.52 |
3.4 |
1.7 |
2.5 |
3.2 |
68.0 |
10125 |
0,124 |
21 |
330 |
340 |
| 3 × 185 |
37/2.52 |
3.4 |
1.7 |
3.15 |
3.3 |
72.0 |
12403 |
0.0991 |
21 |
375 |
380 |
| 3 × 240 |
48/2.52 |
3.4 |
1.8 |
3.15 |
3.5 |
78.0 |
14646 |
0.0754 |
21 |
435 |
435 |
| 3×300 |
61/2.52 |
3.4 |
1.9 |
3.15 |
3.7 |
83.0 |
17014 |
0.0601 |
21 |
495 |
485 |
|
