Cinta de acero trifásica del cable de alimentación eléctrica de CU/XLPE/STA/PVC de media tensión blindada
Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.
Estándares
Internacional: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Otros estándares como BS, DIN e ICEA bajo pedido
Aplicaciones
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o menos.
En comparación con el cable de alimentación con aislamiento de PVC, el cable de alimentación xlpe cuenta no solo con excelentes características de electricidad, mecanismo, resistencia al calor y al envejecimiento, resistencia al estrés ambiental y resistencia a la corrosión química, sino también una estructura simple, peso ligero, sin restricciones por caída y tolerancia a altas temperaturas para un funcionamiento a largo plazo.

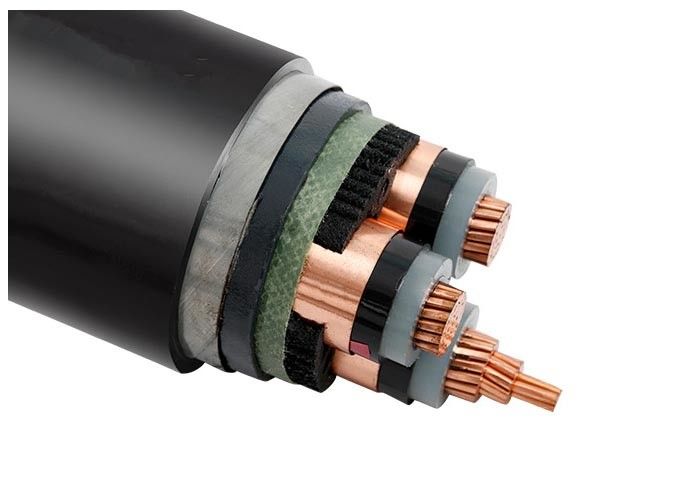

Construcción
| Conductor |
Conductor de cobre trenzado compacto, clase 2 según IEC 60228 |
| Conductor circular de cobre sólido, Clase 1 según IEC 60228 |
| Conductor de cobre trenzado flexible, clase 5 según IEC 60228 |
| Pantalla conductora |
Semiconductor |
| Aislamiento |
XLPE (polietileno reticulado) |
| Pantalla de aislamiento |
Semiconductor |
| Escudo Metálico |
Pantalla de cinta de cobre o alambre de cobre y protector de cinta de cobre |
| Relleno |
Tira de relleno |
| Cinta para envolver |
Cinta para envolver no tejida o cinta para envolver lsoh |
| Cubierta interior |
PVC extruido o LSOH |
| Armadura |
Armadura de cinta de acero |
| Funda general |
PVC, FR-PVC, PE o LSOH |
Presupuesto
| Cable de alimentación MV (6 a 35 kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
Al Core |
| YJV, N2XSY; cable de alimentación revestido de PVC |
YJLV, NA2XSY; Cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| aislamiento de pvc |
| Núcleo de Cu |
Al Core |
| VV(VY);Cable de alimentación revestido de PVC(PE) |
VLV(VLY);Cable de alimentación revestido de PVC(PE) |
| VV22(VV23);cable de alimentación blindado con cinta de acero, revestido de PVC(PE) |
VLV22(VLV23);cable de alimentación blindado con cinta de acero, revestido de PVC(PE) |
| VV32(VV33),VV42(VV43);cable de alimentación blindado con alambre de acero, revestido de PVC(PE) |
VLV32(VLV33),VLV42(VLV43);cable de alimentación blindado con alambre de acero, revestido de PVC(PE) |
Datos técnicos
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-20°C hasta +90°C |
| |
fijado |
|
-20°C hasta +90°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 50265-2-1 |
| Nom. Sección transversal del conductor |
Hilos No./Dia. de conductor |
Espesor del aislamiento |
Grosor de la funda interior |
Grosor de la cinta de acero |
Grosor de la funda |
Aprox. sobredosis |
Aprox. Peso |
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
En suelo(A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3×50 |
10/2.52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3×70 |
14/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68.0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3×120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3×150 |
30/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75.0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3×300 |
61/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95.0 |
19032 |
0,047 |
42 |
565 |
520 |
