Cable de alimentación eléctrica blindado de PVC SWA de 5 núcleos 2 Fabricante superior de cables de China

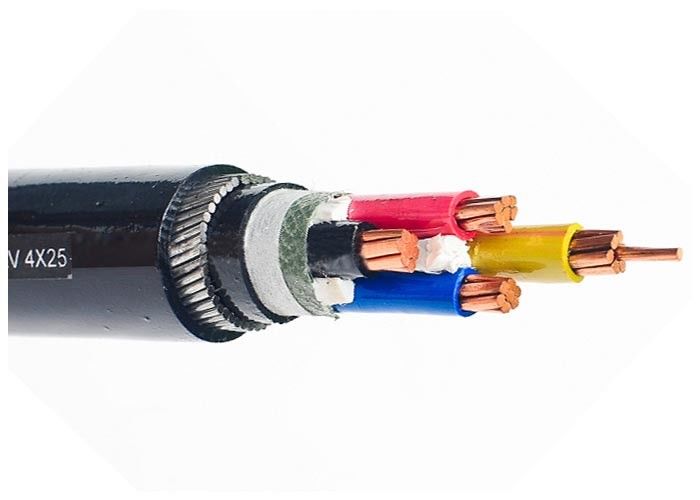

Construcciones
①Conductor: Conductor de cobre trenzado circular liso, conforme a IEC 60228 clase 2
②Aislamiento: XLPE (polietileno reticulado) clasificado en 90ohdo
③Revestimiento interior: PVC
④Funda interior: PVC
⑤Armadura: Alambre de acero
⑥Funda general: PVC tipo ST8según IEC 60502, negro
Nota:Color de aislamiento según normativa o bajo pedido
Aplicaciones
Adecuado para uso en líneas de distribución de energía o instalaciones fijas con tensión nominal de hasta 0,6/1 kV interior/exterior, encerrado en conducto, en conducto subterráneo donde no esté sujeto a daños mecánicos.
Estándares
Internacional: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Otros estándares como BS, DIN e ICEA bajo pedido
Datos técnicos
Tensión nominal: 0,6 / 1 kV
Temperatura máxima del conductor: en condiciones normales (90 ℃), emergencia (130 ℃) o cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0 ℃, después de la instalación y solo cuando el cable está en una posición fija
Mín. Radio de curvatura: 20 x cable OD
Certificados
CE, RoHS, CCC, KEMA y más a pedido
Presupuesto
| Nom. Sección transversal del conductor |
Hilos No./Dia. de conductor |
Espesor del aislamiento |
Grosor del revestimiento interior |
Día. De alambre de armadura |
Grosor de la funda |
Aprox. sobredosis |
Aprox.
Peso
|
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
En suelo(A) |
| 5 × 4 |
1/2.25 |
0,7 |
1.0 |
1.25 |
1.8 |
20.0 |
783 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
1/2.76 |
0,7 |
1.0 |
1.25 |
1.8 |
22.4 |
946 |
3.08 |
3.5 |
43 |
57 |
| 5×10 |
7/1.38 |
0,7 |
1.0 |
1.6 |
1.8 |
25,8 |
1398 |
1,83 |
3.5 |
60 |
77 |
| 5 × 16 |
7/1.78 |
0,7 |
1.0 |
1.6 |
1.8 |
29.0 |
1784 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
7/2.14 |
0,9 |
1.0 |
1.6 |
1.8 |
34.2 |
2378 |
0,727 |
3.5 |
105 |
125 |
| 5 × 35 |
7/2.52 |
0,9 |
1.0 |
1.6 |
1.9 |
37,8 |
3237 |
0.524 |
3.5 |
125 |
155 |
| 5×50 |
10/2.52 |
1.0 |
1.2 |
2.0 |
2.1 |
43.2 |
3994 |
0.387 |
3.5 |
160 |
185 |
| 5×70 |
14/2.52 |
1.1 |
1.2 |
2.0 |
2.3 |
49.0 |
5514 |
0.268 |
3.5 |
200 |
225 |
| 5×95 |
19/2.52 |
1.1 |
1.4 |
2.5 |
2.5 |
55.0 |
6816 |
0,193 |
3.5 |
245 |
270 |
| 5 × 120 |
24/2.52 |
1.2 |
1.4 |
2.5 |
2.6 |
61.0 |
8174 |
0.153 |
3.5 |
285 |
310 |
| 5×150 |
30/2.52 |
1.4 |
1.4 |
2.5 |
2.8 |
67,8 |
9859 |
0,124 |
3.5 |
325 |
345 |
| 5 × 185 |
37/2.52 |
1.6 |
1.6 |
2.5 |
3.0 |
74.3 |
11805 |
0.0991 |
3.5 |
375 |
390 |
| 5 × 240 |
48/2.52 |
1.7 |
1.6 |
3.2 |
3.3 |
83.0 |
15706 |
0.0754 |
3.5 |
440 |
450 |
Embalaje y envío
Somos capaces de cumplir con los cronogramas de entrega más estrictos según orden de compra. Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.
El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor según los requisitos del cliente.
