Cable eléctrico blindado subterráneo HT AL/XLPE/CTS/PVC/STA/PVC 8,7/15KV 3x300SQMM
Solicitud
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o menos.
Cable de alimentación de Alta y Media Tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.
En comparación con el cable de alimentación con aislamiento de PVC, el cable de alimentación xlpe cuenta no solo con excelentes características de electricidad, mecanismo, resistencia al calor y al envejecimiento, resistencia al estrés ambiental y resistencia a la corrosión química, sino también una estructura simple, peso ligero, sin restricciones por caída y tolerancia a altas temperaturas para un funcionamiento a largo plazo.
Construcción

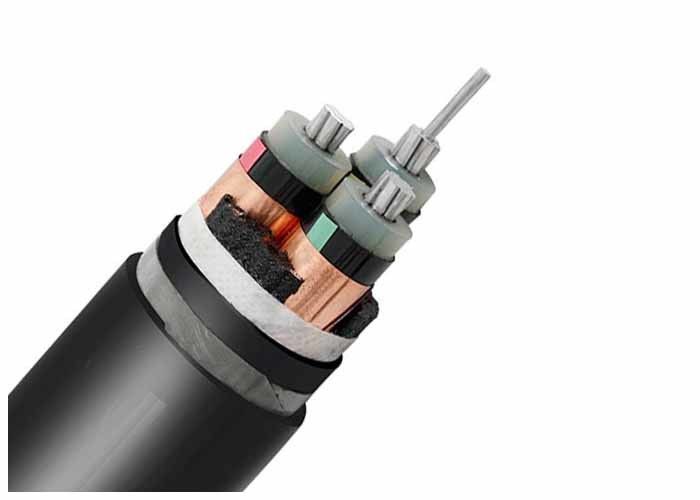

Cable eléctrico blindado AL/XLPE/STA/PVC
- Núcleo redondo de aluminio desnudo trenzado según IEC 60228
- Capa interna semiconductora
- Aislamiento del núcleo XLPE
- Código de colores según HD 308 S2
- Capa semiconductora exterior
- Cinta semiconductora
- Pantalla de cinta de cobre.
- Relleno
- Funda interior de PVC
- Armadura de cinta de acero galvanizado (STA)
- Funda exterior de PVC (roja o negra)
Nombre en clave:
YJ: aislamiento XLPE
L: conductor de aluminio
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego
| Cable de alimentación MV (11kv 15kv 33kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
| YJV, N2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| Al Core |
| YJLV, NA2XSY; Cable de alimentación revestido de PVC |
| YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
Estándar
Internacional: IEC 60502, IEC 60228
China: GB/T 12706
Otras normas como BS, DIN e ICEA bajo pedido
Datos técnicos:
Temperatura máxima del conductor: bajo normal (90ohC), emergencia (130ohC) o condiciones de cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0ohC, después de la instalación y sólo cuando el cable esté en una posición fija
Mín. Radio de curvatura: 15 x cable OD para un solo núcleo
12 x cable OD para multinúcleo
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijado |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 60332-1-2 |
