Cable de corriente eléctrica acorazado de la cinta de acero de la pantalla de la cinta del cobre de la base del Cu hasta 35kV
Alta tensiónBlindado Cable de alimentaciónDetalles del cable de alimentación
YJ: aislamiento XLPE
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego

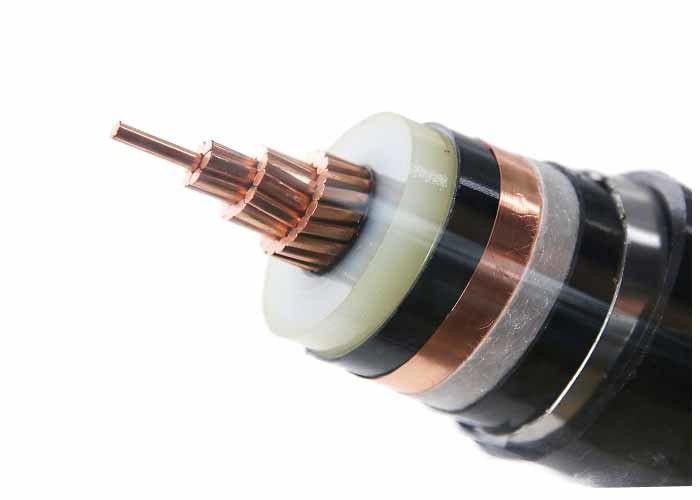

Construcción
| Conductor: |
Cu redondo de aluminio, multifilar compactado (RM), clase 2 según. según HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Pantalla interior: |
piel semiconductora extruida en el conductor |
| Aislamiento: |
Compuesto XLPE (polietileno reticulado, marca reciente: PE-X) DIX 8 según. según HRN HD 620 S1 ili 2XI1 según. según DIN VDE 0207 dio 22 |
| Pantalla externa: |
Revestimiento semiconductor extruido sobre aislamiento, empalmado longitudinalmente con aislamiento (+cinta de material semiconductor) |
| Conductorpantalla: |
cinta de cobre envuelta en contrahélice |
| Relleno: |
tiras de relleno, hilo o papel |
| Envase: |
Cinta de embalaje no tejida o retardante de llama o resistente al agua. |
| Revestimiento interior: |
PVC extruido |
| Armadura: |
Alambre de aluminio |
| Funda general |
cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH |
| Color de la funda |
Negro, rojo o personalizado
|
Solicitud:
a. Utilizado en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales. Cable de alimentación de media tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.
b. Para evitar los efectos del impacto externo, la capa semiconductora adhesiva extruida entre el conductor y el aislamiento, junto con el conductor de cobre concéntrico, asegura la restricción del campo eléctrico y la resistencia a las descargas parciales.
do. Debido a su muy bajo factor de pérdida dieléctrica, que permanece constante durante toda su vida útil, y debido a la excelente propiedad de aislamiento del material XLPE, firmemente empalmado longitudinalmente con pantalla interna y externa de material semiconductor (extruido en un solo proceso), el cable tiene una alta confiabilidad operativa.
Estándares
Internacional: IEC 60502-2, IEC 60228
Porcelana: GB/T 12706.2-2008
Otras normas comoBS, DIN e ICEA bajo petición
| Cable de alimentación MV (11kv 15kv 33kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
| YJV, N2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| Al Core |
| YJLV, NA2XSY; Cable de alimentación revestido de PVC |
| YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
Certificado
iso,CE, KEMA,CEI,RoHS, CCC,P3Cy más otros a pedido
Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.
Embalaje y envío
Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero. El material de embalaje depende del peso y tamaño del cable. Después de enviar los tambores de cable bien embalados al puerto marítimo, se cargan en un contenedor de 20 pies o en un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados mediante un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo. El tamaño del contenedor se elige según el peso total de la mercancía cargada o según los requisitos del cliente.
Nuestros Servicios
* Somos uno de los mayores fabricantes de cables eléctricos y de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño y el material del cable son personalizados. Su propio logotipo y diseño son bienvenidos. Produciremos según sus requisitos y descripción;
* Envíenos su consulta para obtener más información sobre los productos y le daremos su opinión en 12 horas.
Compromiso post-servicio
Shanghai Shenghua Cable (Grupo) posee el principio de Shenghua "Esforzarse por lograr la mejor empresa, producir el mejor producto, brindar el mejor servicio, establecer la mejor marca", insiste en la política de calidad primero y se esfuerza por lograr una alta calidad y cero defectos en los productos. Por lo tanto, cada cliente podría beneficiarse plenamente de la calidad superior y el servicio impecable de Shenghua Cable. Mientras tanto, observamos el espíritu de Shenghua de "Hacer lo mejor, ganar mutuamente" y deseamos establecer una relación estable y a largo plazo con cada cliente. Por la presente garantizamos que:
1. El cliente es Dios. Apreciaremos a cada cliente, cada cooperación de memoria.
2. Servicio de preventa gratuito. Proporcionaremos la mejor propuesta para cada cliente.
3. Buen servicio de ventas. Proporcionaremos gratuitamente el funcionamiento relativo del producto, consejos de mantenimiento y puesta en marcha de la instalación.
Servicio de asesoramiento técnico a la hora de establecer relaciones de cooperación con los clientes.
4. Servicio posventa atento. Nuestros productos están garantizados por PICC (Compañía de Seguros Popular de China). Proporcionaremos mantenimiento y depuración gratuitos dentro de los 12 meses posteriores a la instalación (excepto en caso de uso incorrecto).
5. Garantizamos resolver sus problemas dentro de las 24 horas en Shanghai y 72 horas en otros distritos.
6. Servicio telefónico de línea directa las 24 horas. Designaremos a una persona profesional que responda su pregunta a tiempo.
Siempre creemos firmemente que "la calidad es la línea de vida, el servicio es el salvoconducto", lo que nos hará más cercanos y unidos.
