Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ISO,CE,IEC,TUV,KEMA
Detalles del producto
Tipo de producto:
Cable Blindado de 35KV
Voltaje:
Media Tensión 22kV 353kV
Conductor:
Cu/Cobre
Aislamiento:
PE, XLPE
armadura:
alambre de acero
Sreen:
Cables de cobre
Núcleos:
3 fases
material de la funda:
PVC/PE/LSOH
Estándares:
IEC/BS/ES/VDE
Garantía:
2 años
Resaltar:

armored electrical wire

,

armored cable wiring

Términos de Pago y Envío
Cantidad de orden mínima
500 METROS
Precio
US$0.5~125 per Meter
Detalles de empaquetado
Tambor de madera
Tiempo de entrega
7 a 10 días
Condiciones de pago
T/T, L/C
Capacidad de la fuente
10.000 kilómetros por mes
Descripción del Producto

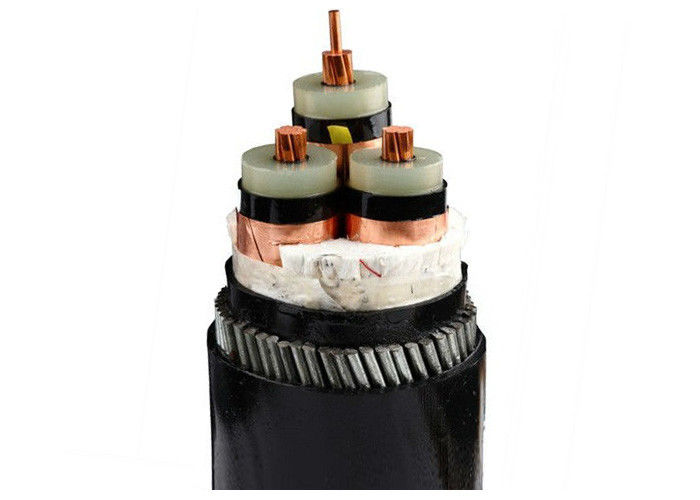

Cable de alimentación de 3 fases de cinta de cobre pantalla XLPE 35kV alta tensión de acero alambre blindado cable eléctrico

Consejos para ordenar

Voltagem nominal

La norma de aplicación es la siguiente:IEC/BS/UL/GB

Número de núcleos

Tamaño del conductor $ Construcción

Tipo de aislamiento

En caso de armadura, el tipo y el material de la misma.

El requisito de la funda

Duración del cable y requisitos de embalaje

Otros requisitos

Especificaciones

Dimensiones número de núcleos x sección transversal del conductor Construcción Diámetro exterior Diámetro exterior Diámetro del conductor espesor del aislamiento Resistencia del conductor a 20 °C Corriente de cortocircuito 1s Cu peso Peso del cable Embalaje *
- ¿Qué es eso? Es el máximo. Es el máximo. el valor nominal Es el máximo. el valor nominal Aproximadamente
N x mm2 En el caso de los En el caso de los En el caso de los En el caso de los En el caso de los vehículos de las categorías A y B A. No En kg/km En kg/km
3 x 25/16 RM 43 3,4 0,727 3,58 1046 2850 Se corta
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 Se corta
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 Se corta
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 Se corta
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 Se corta
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 Se corta
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 Se corta
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 Se corta
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 Se corta
3 x 300/25 RM 78 90 3,4 0,0601 42,50 9160 14450 Se corta

*) Embalaje: CUT = cable de diferentes longitudes en tambor o bobina, posible corte a la longitud requerida

Aplicación

Se colocará directamente en el suelo, el agua, el exterior, el interior y en los conductos de cable, por ejemplo, en plantas industriales y centrales eléctricas.

Construcción

1..... de cobre desnudo en la línea
2..... capa interior de material semiconductor
3..... aislamiento del núcleo de polietileno cruzado
4..... capa exterior de material semiconductor
5..... cinta semiconductora
6..... pantalla de alambre de cobre

7..... Líneas de relleno, hilados o papel
8..... No tejidosCintas de envoltura o retardantes de llama

9..... ExtruidoRevestimiento interior de PVC

10.... cinta de acero galvanizado blindada
11.... Envase general: cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH


Las normas

Se aplicará el procedimiento siguiente:

DIN VDE 0276-620: las condiciones de los productos
HD 620 S1: 1996
DIN EN 60228 clase 2 (construcción)


Datos técnicos

Voltado de ensayo 6 / 10 kV [kV] 21 / 5 minutos.
12 / 20 kV [kV] 42 y medio minutos.
18 / 30 kV [kV] 63 y medio minutos.
Rango de temperatura en movimiento -20°C hasta +90°C
fijación -20°C hasta +90°C
Temperatura de funcionamiento cortocircuito °C 250
Tiempo de cortocircuito Es el máximo. [seg] 5
Radius de flexión - ¿Qué es eso? x diámetro 15
Flamabilidad normalidad En el caso de los productos de la categoría N.O.

Certificados

ISO,CE, KEMAEl Consejo de la UERoHS, CCC,P3Cy otros más a petición

Embalaje y envío:

Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo a cada pedido de compra.El cumplimiento de los plazos es siempre la principal prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.

El cable se suministra en carretes de madera, cajas onduladas y bobinas.El marcado requerido se imprimirá con un material a prueba de intemperie en los lados exteriores del tambor según las necesidades del cliente..
