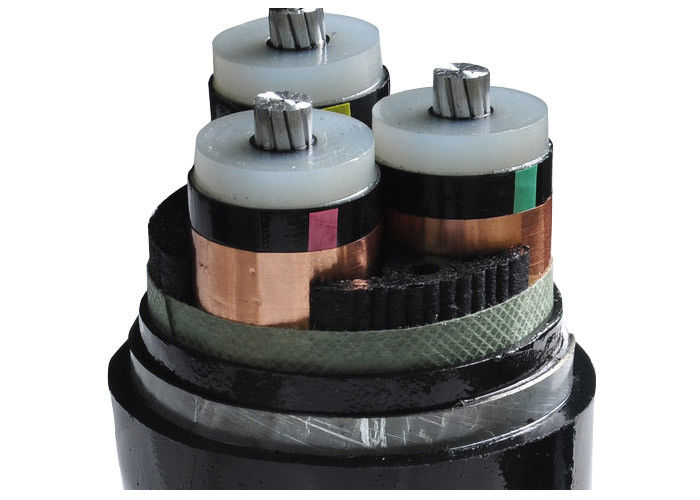

Cable eléctrico blindado de acero de voltaje medio con 3 núcleos de cubierta de PVC
Construcción
Cables eléctricos aislados CU (AL)/XLPE
El material utilizado para el ensayo de la calidad de los productos incluidos en el anexo I del Reglamento (CE) n.o 1272/2008 debe ser de la misma calidad que el material utilizado para el ensayo de la calidad de los productos.
El cable ignífugo cubre todos los tipos de cable de bajo humo, bajo halógeno, bajo humo sin halógeno y sin humo sin halógeno y tres clases de A, B, C.
El cable se utiliza en el sistema de transmisión y distribución eléctrica que opera a voltaje de 0.6/1, 1.8/3, 3.6/6, 6/10, 8.7/10, 8.7/15, 12/20, 21/35, 18/30, 26/35KV.
El cable eléctrico aislado XLPE tiene varias ventajas sobre el cable aislado de papel y el cable aislado de PVC.
El cable de alimentación XLPE tiene una alta resistencia eléctrica, resistencia mecánica, alta resistencia al envejecimiento, resistencia al estrés ambiental, resistencia a la corrosión antitética y es de construcción simple,utilizando un funcionamiento conveniente y más alto de temperatura a largo plazoSe puede colocar sin restricción de caída.
Aplicación
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o inferior.
Cables de alta y media tensión para aplicaciones estáticas en el suelo, dentro y fuera de instalaciones, al aire libre, en canales de cable, en agua,en condiciones en las que los cables no estén expuestos a tensiones mecánicas y de tracción más intensas.
| MV ((11kv 15kv 33kv) Cable de alimentación |
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número del núcleo |
Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo |
| YJV, N2XSY;cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cable de alimentación revestido de PVC |
| YJLV22; cinta blindada de acero, cable de alimentación con envoltura de PVC |
| YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC |
Estándar
Las condiciones de los productos de la categoría 1 se especifican en el anexo I.
China: GB/T 12706
Otras normas, como BS, DIN e ICEA, bajo petición
Datos técnicos:
Temperatura máxima del conductor: por debajo de lo normal (90¿ Qué?C), emergencia (130¿ Qué?C) o cortocircuito en condiciones no superiores a 5 s (250 °C).
Temperatura ambiente mínima 0¿ Qué?C, después de la instalación y únicamente cuando el cable esté en posición fija
Min. radio de flexión: 15 x cables con sobrecarga para un solo núcleo
12 x cable O.D para varios núcleos
| Voltado de ensayo |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 y medio minutos. |
| |
18 / 30 kV |
[kV] |
63 y medio minutos. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijación |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| Tiempo de cortocircuito |
Es el máximo. |
[seg] |
5 |
| Radius de flexión |
- ¿Qué es eso? |
x diámetro |
15 |
| Flamabilidad |
normalidad |
|
En el caso de los vehículos de la categoría M3 |
Certificado
ISO,CE, KEMAEl Consejo de la UERoHS, CCC,P3Cy otros más a petición
Este producto es aplicable a las líneas de transmisión y distribución de energía con voltaje nominal CA (U0/U) de 3.6/6kV-26/36kV.y bandeja) y el suelo ((directamente enterrado, canal de cable, tubería, etc.) respectivamente según la diferencia de la estructura de la capa de protección.
