Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ISO,CE,IEC,TUV,KEMA
Detalles del producto
Tipo de modelo:
Cuadros de cable de CU/XLPE/SWA/PVC
Tensión nominal:
1kV
Aislamiento:
XLPE
Conductor:
Cu, cobre
Armadura:
SWA, acero blindado con alambre
Tallas:
1 ~ 630 mm2
Núcleos:
4 núcleo
material de la funda:
PVC, PE, LSOH
Estándares:
IEC/BS/ES/VDE
Garantía:
2 años
Muestra gratis:
Disponible
Resaltar:

armored electrical wire

,

armored cable wiring

Términos de Pago y Envío
Cantidad de orden mínima
600 metros
Precio
US$0.5~121 per Meter
Detalles de empaquetado
Tambores de madera
Tiempo de entrega
15 días hábiles
Condiciones de pago
T/T, L/C
Capacidad de la fuente
30.000 kilómetros por mes
Descripción del Producto

Cable eléctrico acorazado del LV del conductor de cobre, cable acorazado del alambre de acero de 4 corazones

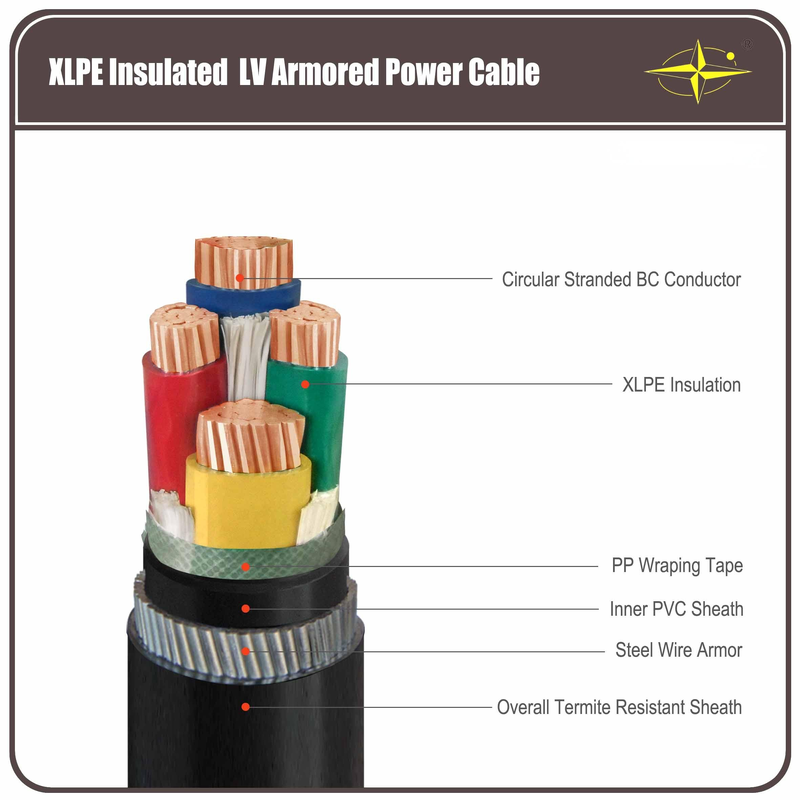

Construcción



Conductor Conductor de cobre trenzado compacto, clase 2 según IEC 60228
Conductor circular de cobre sólido, Clase 1 según IEC 60228
Aislamiento XLPE (polietileno reticulado)
Relleno Relleno de PP
Cinta para envolver No tejido
Cubierta interior PVC extruido
Armadura Alambre de acero
Funda general

PVC resistente a termitas



Aplicaciones



Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o menos. En comparación con el cable de alimentación aislado de PVC, el cable de alimentación xlpe no solo cuenta con características de excelente electricidad, mecanismo,

Resistente al calor y al envejecimiento, resistente al estrés ambiental y resistente a la corrosión química, pero también simple

Estructura, peso ligero, sin restricciones por caída y tolerancia a altas temperaturas para trabajo a largo plazo.



Estándares



Internacional: IEC 60502-2, IEC 60228

Porcelana: GB/T 12706.2-2008

Otras normas comoBS, DIN e ICEA bajo petición



Datos técnicos



Tensión nominal: 0,6/1kV

Temperatura máxima del conductor: bajo normal (90°C), emergencia (130°C) o cortocircuito no más de 5 s (250°C) condiciones.

Mín. Temperatura ambiente.0°C, después de la instalación y sólo cuando el cable está en una posición fija

Mín. Radio de curvatura: 20 x diámetro exterior del cable para cables unipolares no blindados

15 x cable OD para cables armados unipolares

15 x cable OD para cables multipolares no armados

12 x cable OD para cables armados multipolares







Presupuesto



Nom. Sección transversal del conductor

Hilos

No./Dia. de conductor

 Espesor del aislamiento Grosor del revestimiento interior Día. De alambre de armadura Grosor de la funda Aprox. sobredosis

Aprox.

Peso

 Máx. Resistencia CC del conductor (20 ℃) Voltaje de prueba CA Clasificación actual
milímetros2 pc/mm milímetros 　 　 milímetros (mm) kg/km Ω/km kV/5min En el aire (A) En suelo(A)
4×4 7/0,85 0,7 1.0 0,9 1.8 18.0 699 4.61 3.5 34 45
4×6 7/1.04 0,7 1.0 1.25 1.8 19.0 820 3.08 3.5 43 57
4×10 7/1.38 0,7 1.0 1.25 1.8 22.0 1233 1,83 3.5 60 77
4×16 7/1.78 0,7 1.0 1.6 1.8 24,5 1550 1.15 3.5 83 105
4×25 7/2.14 0,9 1.0 1.6 1.8 29.2 2036 0,727 3.5 105 125
4×35 7/2.52 0,9 1.0 2.0 1.9 32,5 2501 0.524 3.5 125 155
4×50 10/2.52 1.0 1.0 2.0 2.0 33.0 3064 0.387 3.5 160 185
4×70 14/2.52 1.1 1.0 2.0 2.1 37.0 3974 0.268 3.5 200 225
4 × 95 19/2.52 1.1 1.2 2.0 2.3 43.0 5032 0,193 3.5 245 270
4×120 24/2.52 1.2 1.2 2.5 2.5 45.0 6327 0.153 3.5 285 310
4×150 30/2.52 1.4 1.4 2.5 2.7 51.0 7765 0,124 3.5 325 345
4 × 185 37/2.52 1.6 1.4 2.5 2.8 56.0 9205 0.0991 3.5 375 390
4×240 48/2.52 1.7 1.4 2.5 3.0 62.0 11444 0.0754 3.5 440 450
4×300 61/2.52 1.8 1.6 2.5 3.2 67.0 13830 0.0601 3.5 505 515
4×400 61/2.97 2.0 1.6 3.15 3.5 74.0 19673 0.0470 3.5 570 575















EMBALAJE Y ENVÍO




Somos capaces de cumplir con los cronogramas de entrega más estrictos según orden de compra.

Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.

El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con BOPP

cinta autoadhesiva y tapones de sellado no higroscópicos para proteger los extremos del cable de la humedad.

La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor.

según el requisito del cliente.
