Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación ISO,CE,IEC,TUV,KEMA
Detalles del producto
Nombre del producto:
Cable acorazado
Aislamiento:
XLPE
Armadura:
Cintas/cables de acero
Conductor:
CU/AL
Núcleos:
1 , 3
Estándar:
EL IEC, BS, ES, VDE
Garantía:
2 años
muestra gratis:
Sí
Resaltar:

armored electrical wire

,

armored cable wiring

Términos de Pago y Envío
Cantidad de orden mínima
500 METROS
Precio
US$0.51 - US$125 / Meter
Detalles de empaquetado
Tambores de madera
Tiempo de entrega
10 DÍAS
Condiciones de pago
T/T, L/C
Capacidad de la fuente
21.000 KMs por mes
Descripción del Producto

Cable eléctrico acorazado de la cinta de acero del milivoltio alto voltaje que ata con alambre 1 base/3 bases






Solicitud





Utilizado en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales.

Cable de alimentación de media tensión para aplicación estática en suelo, dentro y fuera de instalaciones, al aire libre, en canales de cables, en agua, en condiciones donde los cables no estén expuestos a mayores esfuerzos mecánicos y tensiones de tracción.

Para evitar los efectos del impacto externo, la capa semiconductora adhesiva extruida entre el conductor y el aislamiento, junto con el conductor de cobre concéntrico, asegura la restricción del campo eléctrico y la resistencia a las descargas parciales.

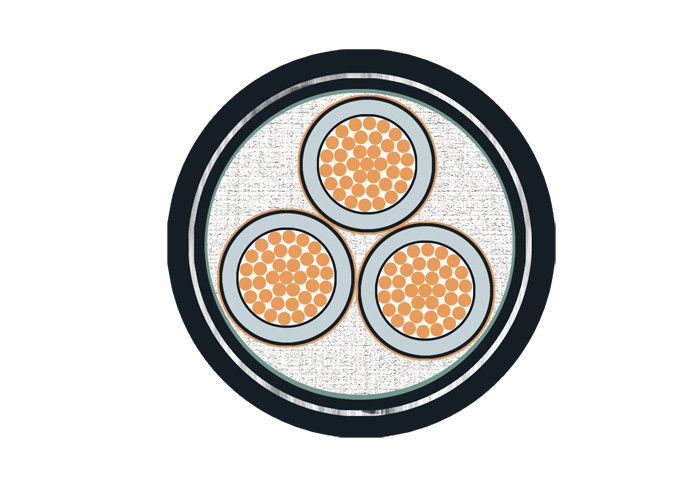

Construcción





Conductor: Conductor redondo de Cu/Al, multifilar compactado (RM), clase 2 según. según HRN HD 383 / IEC 60228 / DIN VDE 0295
Pantalla interior: piel semiconductora extruida en el conductor
Aislamiento: Compuesto XLPE (polietileno reticulado, marca reciente: PE-X) DIX 8 según. según HRN HD 620 S1 ili 2XI1 según. según DIN VDE 0207 dio 22
Pantalla externa: Revestimiento semiconductor extruido sobre aislamiento, empalmado longitudinalmente con aislamiento (+cinta de material semiconductor)
Conductorpantalla: cinta de cobre envuelta en contrahélice
Relleno: tiras de relleno, hilo o papel
Envase: Cinta de embalaje no tejida o retardante de llama o resistente al agua.
Revestimiento interior: PVC extruido
Armadura: Alambre de acero galvanizado, armadura de cinta
Funda general cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH
Color de la funda Negro, rojo o personalizado




YJ: aislamiento XLPE
V: funda de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente al fuego


Estándares

Internacional: IEC 60502-2, IEC 60228
Porcelana: GB/T 12706.2-2008
Otras normas comoBS, DIN e ICEA bajo petición



Datos técnicos

Tensión de prueba 6/10 kV [kV] 21/5 min.
  12/20 kV [kV] 42/5 min.
  18 / 30 kV [kV] 63/5 min.
Rango de temperatura en movimiento   -20°C hasta +90°C
  fijado   -20°C hasta +90°C
Temperatura de funcionamiento cortocircuito °C 250
tiempo de cortocircuito máx. [segundo] 5
Radio de curvatura mín. xdiámetro 15
Inflamabilidad estándar   EN 50265-2-1



*) Embalaje: CORTE = cable en diferentes longitudes en tambor o carrete, posible corte a la longitud requerida



Tabla de tensión, núcleos y sección.

Artículo Categoría A, B 3,6/6 kV 6/10kV 8,7/15kV 12/20kV 18/30kV 21/35kV
Categoría A, B 6/6kV 8,7/10kV 12/15kV 18/20kV - 26/35kV
Núcleo único mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Tres núcleos mm2 25-400 25-400 35-400 50-400 50-400 50-400



El cable con tensión nominal de categoría A se utiliza en situaciones que no requieren más de 1 min. de fallo a tierra de larga duración. Para el cable con tensión nominal de Categoría B, el tiempo de duración de la falla a tierra normalmente no supera 1 hora, máx. el tiempo de duración no debe ser superior a 8 horas, el tiempo de duración anual de falla a tierra en total no debe ser superior a 125 horas, la categoría C incluye todo el sistema excepto las categorías A y B.







Especificaciones del cable de alimentación.
Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV No. de núcleo Área de sección transversal del conductor (mm2)
aislamiento xpe 1 núcleo 3 núcleos 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2
núcleo de cobre Al Core
YJV, N2XSY; cable de alimentación revestido de PVC YJLV, NA2XSY; Cable de alimentación revestido de PVC
YJV22; cinta de acero blindada, cable de alimentación revestido de PVC YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC
YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC
aislamiento de pvc
Núcleo de Cu Al Core
VV(VY);Cable de alimentación revestido de PVC(PE) VLV(VLY);Cable de alimentación revestido de PVC(PE)
VV22(VV23);cable de alimentación blindado con cinta de acero, revestido de PVC(PE) VLV22(VLV23);cable de alimentación blindado con cinta de acero, revestido de PVC(PE)
VV32(VV33),VV42(VV43);cable de alimentación blindado con alambre de acero, revestido de PVC(PE) VLV32(VLV33),VLV42(VLV43);cable de alimentación blindado con alambre de acero, revestido de PVC(PE)







Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.




Certificado

iso,CE, KEMA,CEI,RoHS, CCC,P3Cy más otros a pedido





Embalaje y envío

Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero. El material de embalaje depende del peso y tamaño del cable. Después de enviar los tambores de cable bien embalados al puerto marítimo, se cargan en un contenedor de 20 pies o en un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados mediante un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo. El tamaño del contenedor se elige según el peso total de la mercancía cargada o según los requisitos del cliente.



Nuestros Servicios


* Somos uno de los mayores fabricantes de cables eléctricos y de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño y el material del cable son personalizados. Su propio logotipo y diseño son bienvenidos. Produciremos según sus requisitos y descripción;
* Envíenos su consulta para obtener más información sobre los productos y le daremos su opinión en 12 horas.






Preguntas frecuentes


P: ¿Cuánto tiempo lleva recibir una cotización?
R: La mayoría de las cotizaciones se devuelven dentro de las 24 horas, sin embargo, si es para una construcción especial, podría demorar más días.
P: ¿Qué garantías tienen sus productos?
R: SHAN cable garantiza que todos nuestros productos, cables y más están libres de defectos. Retiraremos cualquier producto que no cumpla con la calidad acordada por ambas partes. Los términos específicos son los siguientes:
1. Garantizamos que cumpliremos con los requisitos del período de garantía especificado en el contrato, que los Bienes suministrados bajo la orden de compra Para la Adquisición de cables y alambres de la red de distribución autoportante
2. Seremos fabricados bajo esta especificación y los Bienes serán nuevos, sin uso, de los modelos más recientes o actuales. Una vez que seamos seleccionados, suministraremos los Bienes estrictamente de acuerdo con los requisitos del Contrato.
3. La garantía permanecerá válida durante doce (12) meses después de que los Bienes, o cualquier parte de los mismos, según sea el caso, hayan sido entregados y aceptados en el destino final indicado en las CEC, o durante dieciocho (18) meses después de la fecha de envío desde el puerto o lugar de carga en el país de origen, el período que concluya antes.
4. Durante el período de garantía, el comprador puede comunicar directamente al fabricante por escrito o por medio del agente si hay algún problema en la calidad de los Bienes. El fabricante realizará la reparación o sustitución en un plazo razonable, y correrá con todos los gastos relacionados con ello.
