Instalaciones industriales alambre de acero exterior cable eléctrico blindado 6.6KV - 35KV

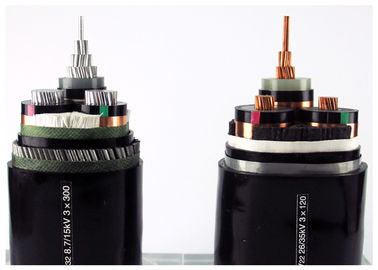

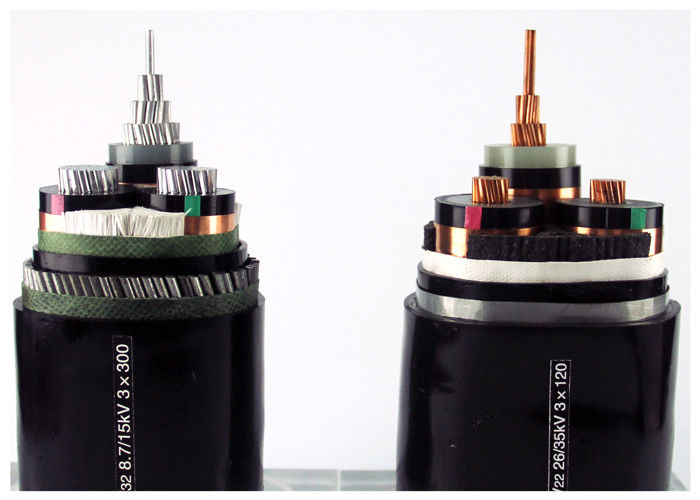

Construcción
1..... de cobre desnudo en la línea
2..... capa interior de material semiconductor
3..... aislamiento del núcleo de polietileno cruzado
4..... capa exterior de material semiconductor
5..... cinta semiconductora
6..... pantalla de alambre de cobre
7..... Líneas de relleno, hilados o papel
8..... No tejidosCintas de envoltura o retardantes de llama
9..... ExtruidoRevestimiento interior de PVC
10.... Cintas blindadas de acero inoxidable
11.... Envase general: cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH
Aplicación
Se utiliza en estaciones de transformadores, bloques de conmutación, en centrales eléctricas y plantas industriales.en los canales de cable, en agua, en condiciones en las que los cables no estén expuestos a tensiones mecánicas y de tracción más intensas.
Las normas
Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 y a los productos de la categoría 3 incluidos en el anexo I.
China.Se aplicará el procedimiento siguiente:
Otras normas comoBS,DIN e ICEA bajo petición
Datos técnicos:
| Voltado de ensayo |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 y medio minutos. |
| |
18 / 30 kV |
[kV] |
63 y medio minutos. |
| Rango de temperatura |
en movimiento |
|
-20°C hasta +90°C |
| |
fijación |
|
-20°C hasta +90°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| Tiempo de cortocircuito |
Es el máximo. |
[seg] |
5 |
| Radius de flexión |
- ¿Qué es eso? |
x diámetro |
15 |
| Flamabilidad |
normalidad |
|
En el caso de los productos de la categoría N.O. |
*) Embalaje: CUT = cable de diferentes longitudes en tambor o bobina, posible corte a la longitud requerida
MV ((6 a 35kv) Detalles del cable de alimentación
YJ: aislamiento XLPE
V: cubierta de PVC
32: Blindaje con alambre de acero
22: Blindaje de cinta de acero con 3 núcleos
72: Armaduras de alambre de aluminio
62: Blindaje con cinta de acero inoxidable
ZR: resistente a las llamas
| MV ((11kv 15kv 33kv) Cable de alimentación |
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número del núcleo |
Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo |
| YJV, N2XSY;cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cable de alimentación revestido de PVC |
| YJLV22; cinta blindada de acero, cable de alimentación con envoltura de PVC |
| YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC |
Este producto es aplicable a las líneas de transmisión y distribución de energía con voltaje nominal CA (U0/U) de 3.6/6kV-26/36kV.y bandeja) y el suelo ((directamente enterrado, canal de cable, tubería, etc.) respectivamente según la diferencia de la estructura de la capa de protección.
Certificado
ISO,CE, KEMAEl Consejo de la UERoHS, CCC,P3Cy otros más a petición
Embalaje y envío
Todos los cables para la exportación están bien empaquetados y protegidos por tambor de madera o tambor de madera y acero.Después de los tambores de cable bien empacados enviados al puerto marítimoTodos los tambores de cable están firmemente fijados por cinturón de seguridad para asegurarse de que no se muevan durante el transporte marítimo.El tamaño del contenedor se elige de acuerdo con el peso total de las mercancías cargadas o según las necesidades del cliente.
Servicios
* Somos uno de los mayores fabricantes de alambre eléctrico y cable de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño del cable y el material son personalizados.Se le da la bienvenida a su propio logotipo y diseño. Produciremos de acuerdo con sus requisitos y descripción;
* Por favor, envíenos una consulta para más información de productos y le daremos comentarios en 12 horas.
